土工试验报告(同名7817)VIP专享VIP免费

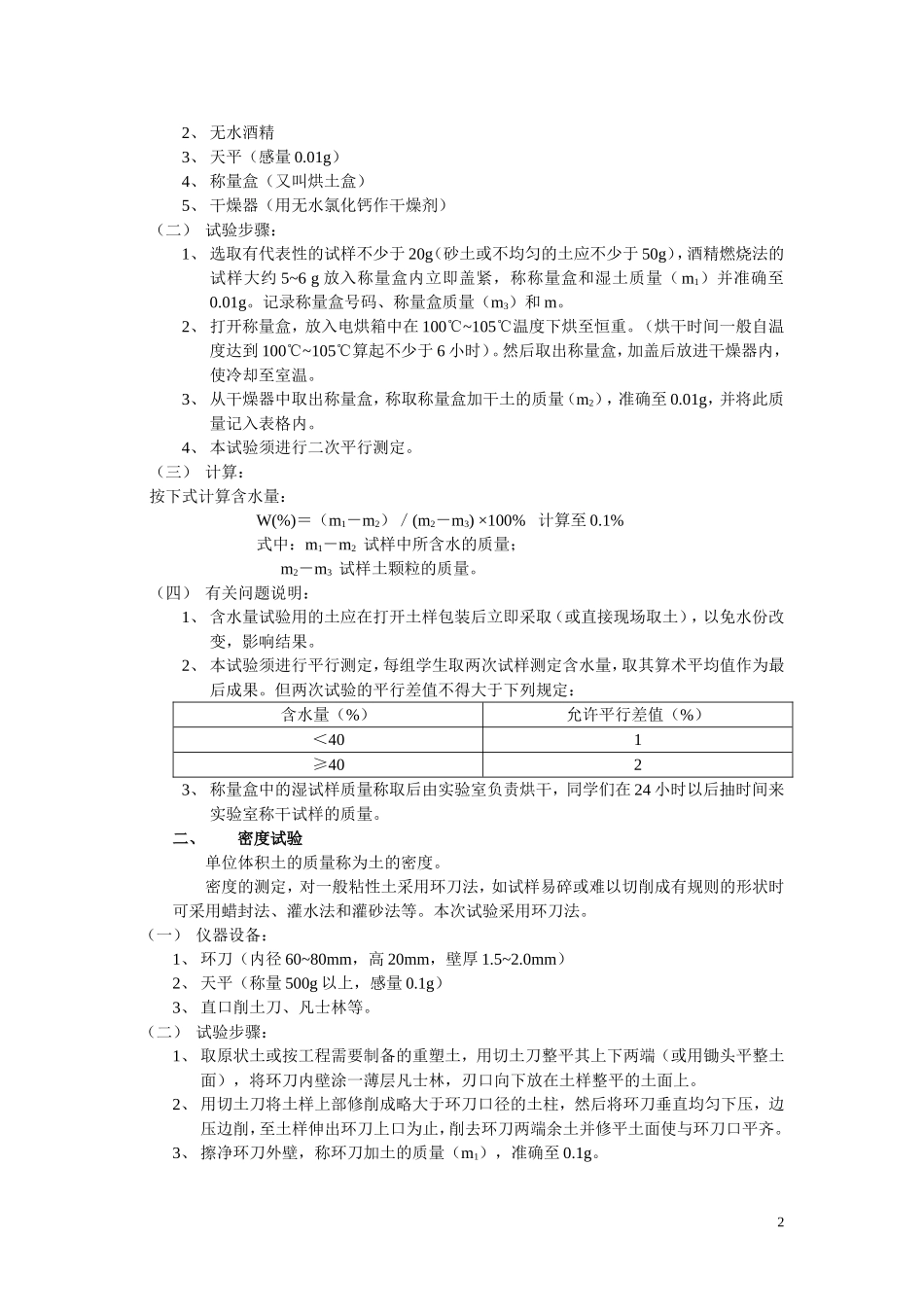

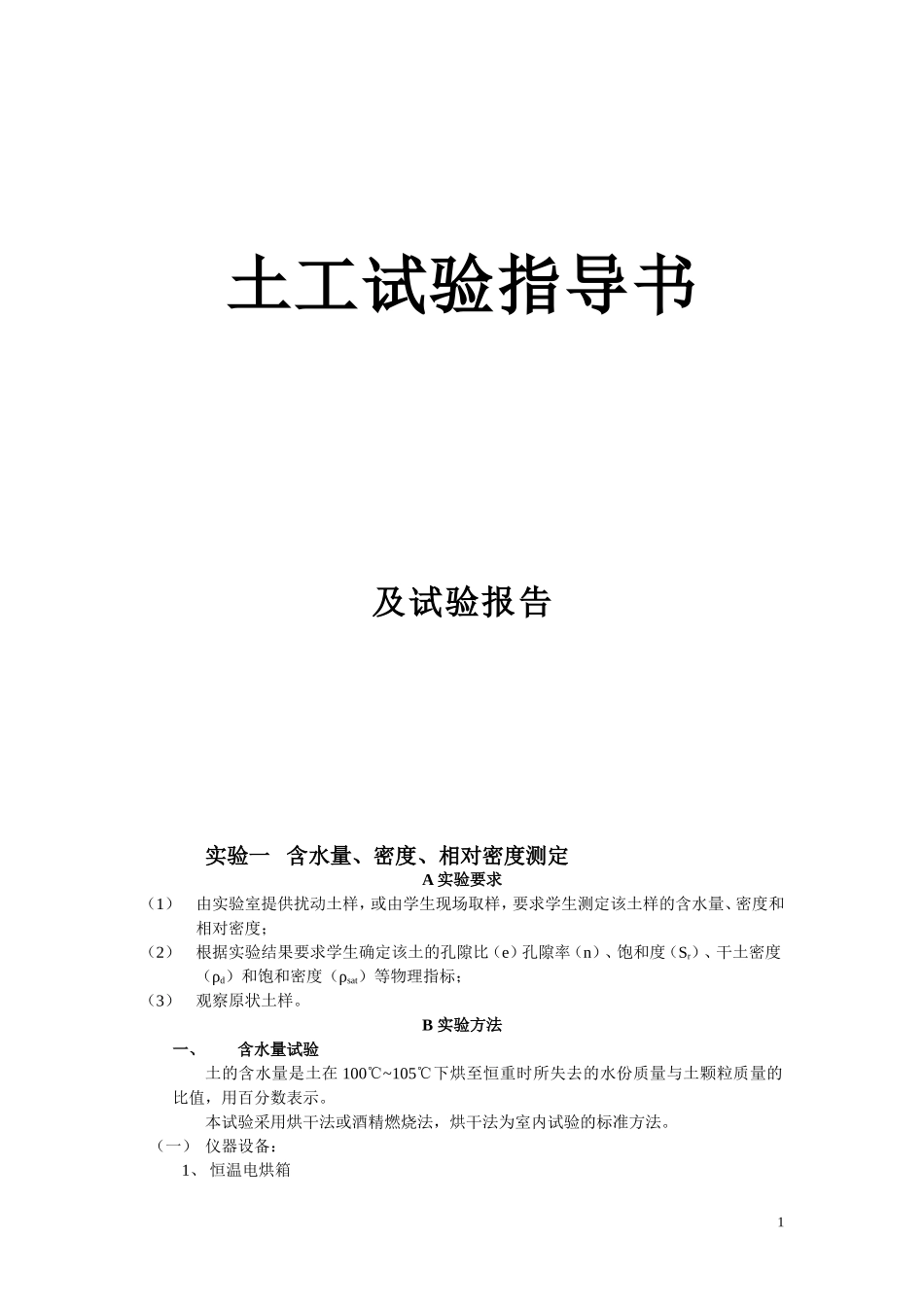

土工试验指导书及试验报告实验一含水量、密度、相对密度测定A实验要求（1）由实验室提供扰动土样，或由学生现场取样，要求学生测定该土样的含水量、密度和相对密度；（2）根据实验结果要求学生确定该土的孔隙比（e）孔隙率（n）、饱和度（Sr）、干土密度（ρd）和饱和密度（ρsat）等物理指标；（3）观察原状土样。B实验方法一、含水量试验土的含水量是土在100℃~105℃下烘至恒重时所失去的水份质量与土颗粒质量的比值，用百分数表示。本试验采用烘干法或酒精燃烧法，烘干法为室内试验的标准方法。（一）仪器设备：1、恒温电烘箱12、无水酒精3、天平（感量0.01g）4、称量盒（又叫烘土盒）5、干燥器（用无水氯化钙作干燥剂）（二）试验步骤：1、选取有代表性的试样不少于20g（砂土或不均匀的土应不少于50g），酒精燃烧法的试样大约5~6g放入称量盒内立即盖紧，称称量盒和湿土质量（m1）并准确至0.01g。记录称量盒号码、称量盒质量（m3）和m。2、打开称量盒，放入电烘箱中在100℃~105℃温度下烘至恒重。（烘干时间一般自温度达到100℃~105℃算起不少于6小时）。然后取出称量盒，加盖后放进干燥器内，使冷却至室温。3、从干燥器中取出称量盒，称取称量盒加干土的质量（m2），准确至0.01g，并将此质量记入表格内。4、本试验须进行二次平行测定。（三）计算：按下式计算含水量：W(%)＝（m1－m2）／(m2－m3)×100%计算至0.1%式中：m1－m2试样中所含水的质量；m2－m3试样土颗粒的质量。（四）有关问题说明：1、含水量试验用的土应在打开土样包装后立即采取（或直接现场取土），以免水份改变，影响结果。2、本试验须进行平行测定，每组学生取两次试样测定含水量，取其算术平均值作为最后成果。但两次试验的平行差值不得大于下列规定：含水量（%）允许平行差值（%）＜401≥4023、称量盒中的湿试样质量称取后由实验室负责烘干，同学们在24小时以后抽时间来实验室称干试样的质量。二、密度试验单位体积土的质量称为土的密度。密度的测定，对一般粘性土采用环刀法，如试样易碎或难以切削成有规则的形状时可采用蜡封法、灌水法和灌砂法等。本次试验采用环刀法。（一）仪器设备：1、环刀（内径60~80mm，高20mm，壁厚1.5~2.0mm）2、天平（称量500g以上，感量0.1g）3、直口削土刀、凡士林等。（二）试验步骤：1、取原状土或按工程需要制备的重塑土，用切土刀整平其上下两端（或用锄头平整土面），将环刀内壁涂一薄层凡士林，刃口向下放在土样整平的土面上。2、用切土刀将土样上部修削成略大于环刀口径的土柱，然后将环刀垂直均匀下压，边压边削，至土样伸出环刀上口为止，削去环刀两端余土并修平土面使与环刀口平齐。3、擦净环刀外壁，称环刀加土的质量（m1），准确至0.1g。24、记录环刀加土的质量（m1）、环刀号数以及环刀的质量（m2）和环刀的体积（V）。5、本试验须进行二次平行测定。（三）计算：ρ＝（m1－m2）／Vg／cm3式中：m1环刀加土的质量，gm2环刀的质量，gV环刀的体积，cm3；(四)有关问题的说明：1、用环刀切试样时，环刀应垂直均匀下压，防止环刀内试样结构被扰动。2、夏天室温很高，为了防止称质量时试样中水份被蒸发，影响试验结果，宜用块玻璃片盖住环刀上、下口称取质量、但计算时必须扣除玻璃片的质量。3、每组做两次平行测定，平行差值不得大于0.03g／cm3，取算术平均值作为最后结果。试验报告含水量试验（酒精燃烧法）工程名称：试验者：试样编号：计算者：试验日期：校核者：称量盒号称量盒质量m0盒＋湿土质量盒＋干土质量水质量m1－干土质量m2－含水量W平均值W%备注3（g）m1（g）m2（g）m2（g）m0（g）%密度试验工程名称：试验者：试样编号：计算者：试验日期：校核者：环刀编号环刀质量（g）试样体积V(cm3)试样与环刀总质量（g）试样质量（g）湿密度（g/cm3）干密度（g/cm3）平均密度（g/cm3）备注注：密度在1.6~2.2g/cm3之间实验二液限和塑限的测定粘性土由于含水量不同，分别处于流动状态、可塑状态、半固体状态和固体状态。液限是粘性土的可塑状态与流动状态的界限含水量。塑限是粘性土的可塑状态与半固体状态的界限含水量。A实验要求1、由实验室提供经过调拌浸润处理后的...
