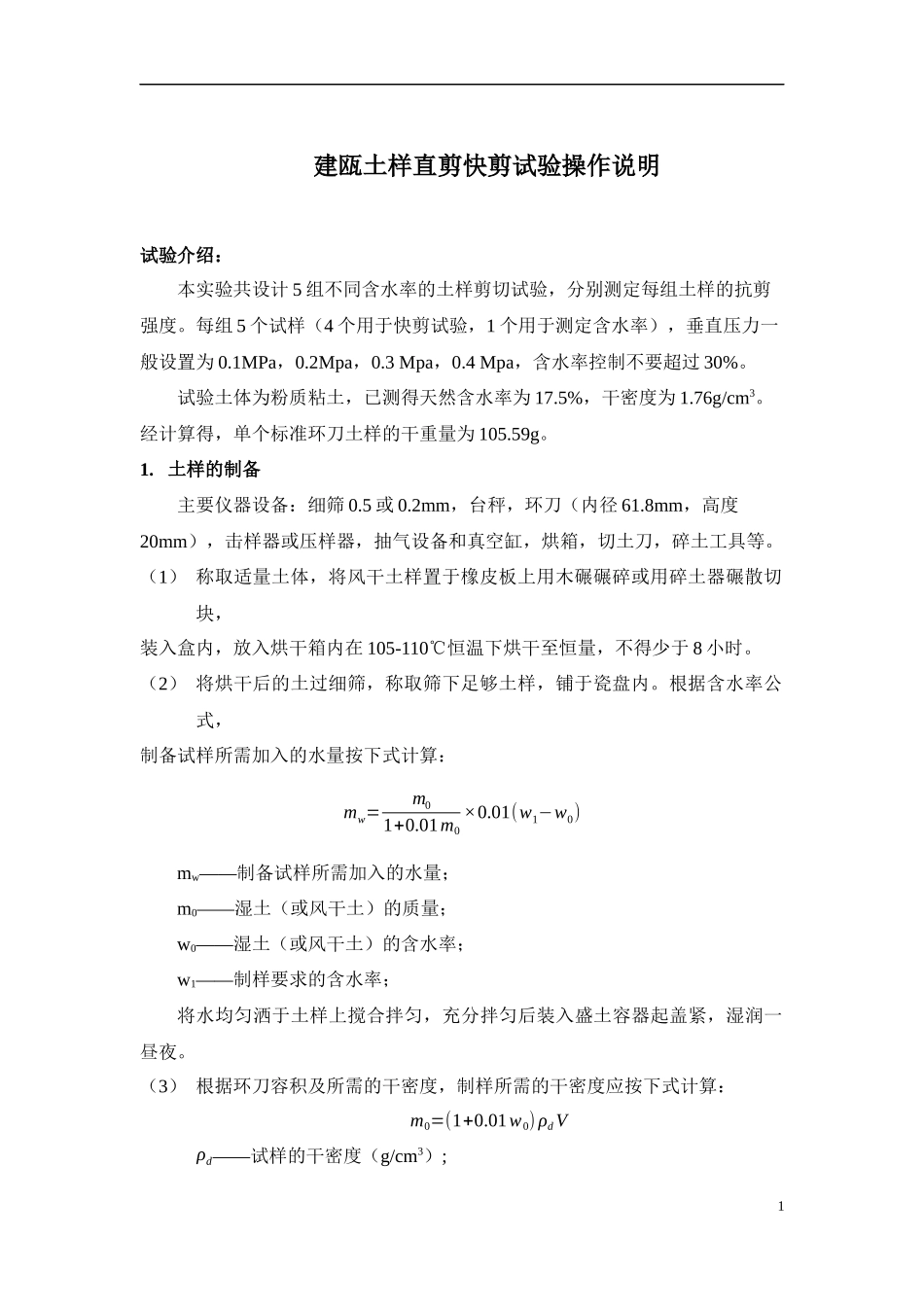

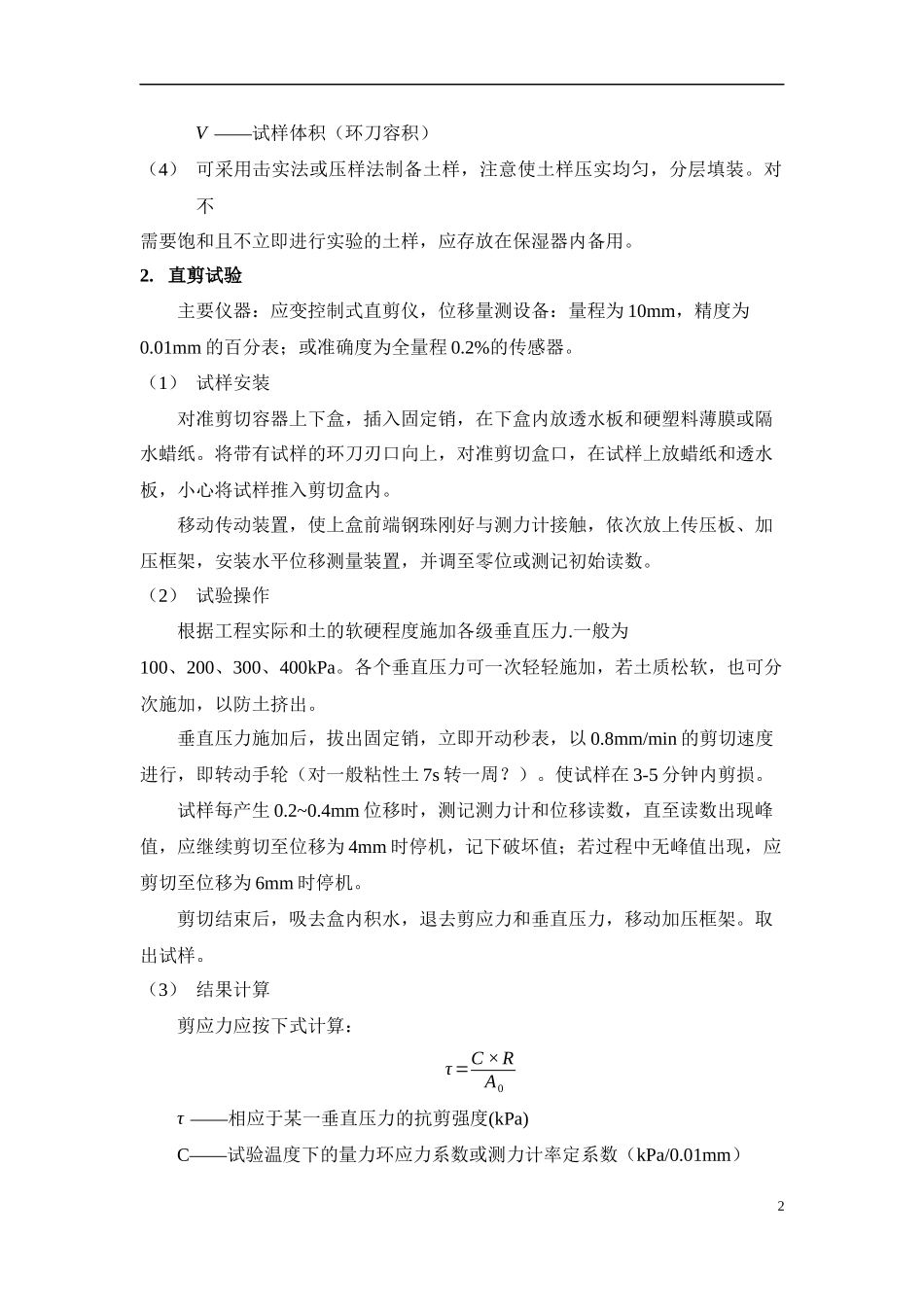

建瓯土样直剪快剪试验操作说明试验介绍：本实验共设计5组不同含水率的土样剪切试验，分别测定每组土样的抗剪强度。每组5个试样（4个用于快剪试验，1个用于测定含水率），垂直压力一般设置为0.1MPa，0.2Mpa，0.3Mpa，0.4Mpa，含水率控制不要超过30%。试验土体为粉质粘土，已测得天然含水率为17.5%，干密度为1.76g/cm3。经计算得，单个标准环刀土样的干重量为105.59g。1.土样的制备主要仪器设备：细筛0.5或0.2mm，台秤，环刀（内径61.8mm，高度20mm），击样器或压样器，抽气设备和真空缸，烘箱，切土刀，碎土工具等。（1）称取适量土体，将风干土样置于橡皮板上用木碾碾碎或用碎土器碾散切块，装入盒内，放入烘干箱内在105-110℃恒温下烘干至恒量，不得少于8小时。（2）将烘干后的土过细筛，称取筛下足够土样，铺于瓷盘内。根据含水率公式，制备试样所需加入的水量按下式计算：mw=m01+0.01m0×0.01(w1−w0)mw——制备试样所需加入的水量；m0——湿土（或风干土）的质量；w0——湿土（或风干土）的含水率；w1——制样要求的含水率；将水均匀洒于土样上搅合拌匀，充分拌匀后装入盛土容器起盖紧，湿润一昼夜。（3）根据环刀容积及所需的干密度，制样所需的干密度应按下式计算：m0=(1+0.01w0)ρdVρd——试样的干密度（g/cm3）;1V——试样体积（环刀容积）（4）可采用击实法或压样法制备土样，注意使土样压实均匀，分层填装。对不需要饱和且不立即进行实验的土样，应存放在保湿器内备用。2.直剪试验主要仪器：应变控制式直剪仪，位移量测设备：量程为10mm，精度为0.01mm的百分表；或准确度为全量程0.2%的传感器。（1）试样安装对准剪切容器上下盒，插入固定销，在下盒内放透水板和硬塑料薄膜或隔水蜡纸。将带有试样的环刀刃口向上，对准剪切盒口，在试样上放蜡纸和透水板，小心将试样推入剪切盒内。移动传动装置，使上盒前端钢珠刚好与测力计接触，依次放上传压板、加压框架，安装水平位移测量装置，并调至零位或测记初始读数。（2）试验操作根据工程实际和土的软硬程度施加各级垂直压力.一般为100、200、300、400kPa。各个垂直压力可一次轻轻施加，若土质松软，也可分次施加，以防土挤出。垂直压力施加后，拔出固定销，立即开动秒表，以0.8mm/min的剪切速度进行，即转动手轮（对一般粘性土7s转一周？）。使试样在3-5分钟内剪损。试样每产生0.2~0.4mm位移时，测记测力计和位移读数，直至读数出现峰值，应继续剪切至位移为4mm时停机，记下破坏值；若过程中无峰值出现，应剪切至位移为6mm时停机。剪切结束后，吸去盒内积水，退去剪应力和垂直压力，移动加压框架。取出试样。（3）结果计算剪应力应按下式计算：τ=C×RA0τ——相应于某一垂直压力的抗剪强度(kPa)C——试验温度下的量力环应力系数或测力计率定系数（kPa/0.01mm）2R——测力计量表的最大读数（0.01mm）A0——试样的初始断面积（cm2）（4）绘图以剪应力为纵坐标，剪切位移为横坐标，绘制剪应力与位移关系曲线图；以抗剪强度为纵坐标，垂直压力为横坐标，绘制抗剪强度与垂直压力关系曲线。直线的倾角为内摩擦角，截距为黏聚力。（5）试验记录表格实验结果得：土体液限为16.0%塑限为28.14%3试验日期：2014.10.11实验者：王姣试样含水率：20%试样密度：g/cm3试验日期：实验者：试样含水率：%试样密度：g/cm3试验日期：实验者：4试样编号荷重等级（kpa）量力环率定值（kpa/0.01mm）剪切位移（0.01mm）量力环读数（0.01mm）剪应力(kpa)τ=C×RA01502100320043005400干土质量：105.59g环刀体积：60.0mm3试样编号荷重等级（kpa）量力环率定值（kpa/0.01mm）剪切位移（0.01mm）量力环读数（0.01mm）剪应力(kpa)τ=C×RA01502100320043005400干土质量：105.59g环刀体积：60.0mm3试样含水率：%试样密度：g/cm3试验日期：实验者：试样含水率：%试样密度：g/cm3试验日期：实验者：5试样编号荷重等级（kpa）量力环率定值（kpa/0.01mm）剪切位移（0.01mm）量力环读数（0.01mm）剪应力(kpa)τ=C×RA01502100320043005400干土质量：105.59g环刀体积：60.0mm3试样编号荷重等级（kpa）量力环率定值（kpa/0.01mm）剪切位移（0.01mm）量力环读数（0....
