土木工程材料-1VIP免费

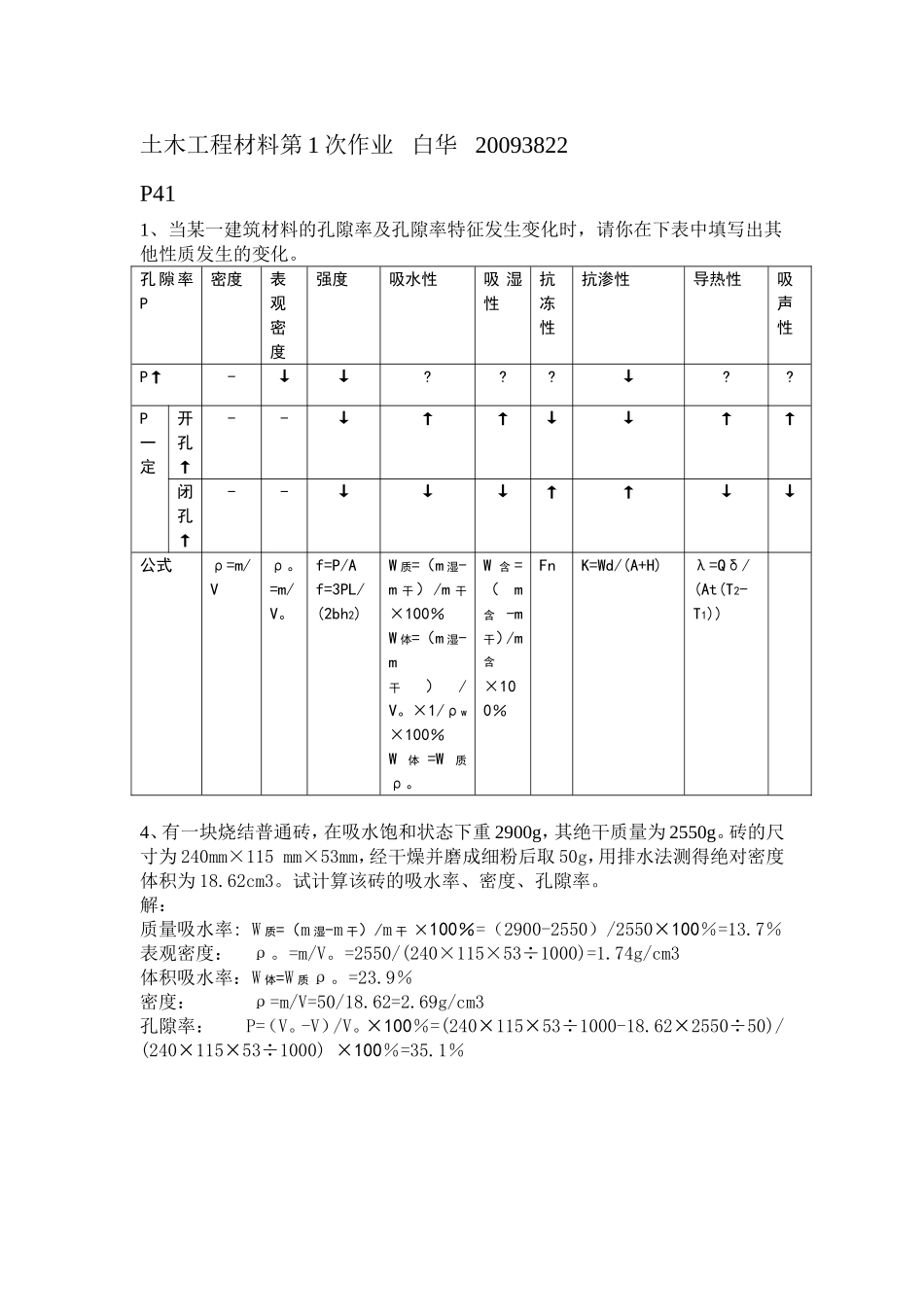

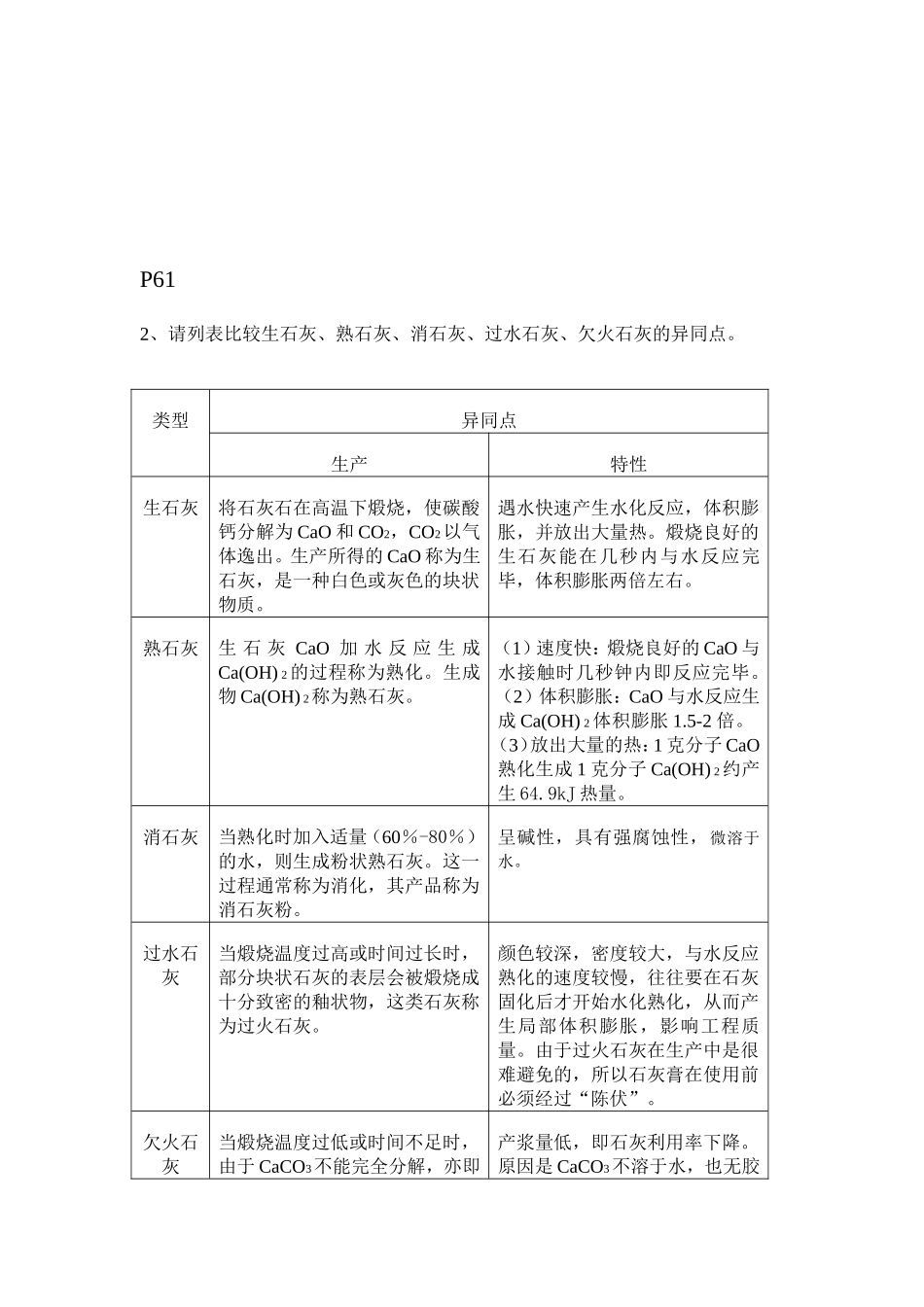

土木工程材料第1次作业白华20093822P411、当某一建筑材料的孔隙率及孔隙率特征发生变化时，请你在下表中填写出其他性质发生的变化。孔隙率P密度表观密度强度吸水性吸湿性抗冻性抗渗性导热性吸声性P↑-↓↓???↓??P一定开孔↑--↓↑↑↓↓↑↑闭孔↑--↓↓↓↑↑↓↓公式ρ=m/Vρ。=m/V。f=P/Af=3PL/(2bh2)W质=（m湿-m干）/m干×100％W体=（m湿-m干）/V。×1/ρw×100％W体=W质ρ。W含=（m含-m干）/m含×100％FnK=Wd/(A+H)λ=Qδ/(At(T2-T1))4、有一块烧结普通砖，在吸水饱和状态下重2900g，其绝干质量为2550g。砖的尺寸为240mm×115mm×53mm，经干燥并磨成细粉后取50g，用排水法测得绝对密度体积为18.62cm3。试计算该砖的吸水率、密度、孔隙率。解：质量吸水率:W质=（m湿-m干）/m干×100％=（2900-2550）/2550×100％=13.7％表观密度：ρ。=m/V。=2550/(240×115×53÷1000)=1.74g/cm3体积吸水率：W体=W质ρ。=23.9％密度：ρ=m/V=50/18.62=2.69g/cm3孔隙率：P=（V。-V）/V。×100％=(240×115×53÷1000-18.62×2550÷50)/(240×115×53÷1000)×100％=35.1％P612、请列表比较生石灰、熟石灰、消石灰、过水石灰、欠火石灰的异同点。类型异同点生产特性生石灰将石灰石在高温下煅烧，使碳酸钙分解为CaO和CO2，CO2以气体逸出。生产所得的CaO称为生石灰，是一种白色或灰色的块状物质。遇水快速产生水化反应，体积膨胀，并放出大量热。煅烧良好的生石灰能在几秒内与水反应完毕，体积膨胀两倍左右。熟石灰生石灰CaO加水反应生成Ca(OH)2的过程称为熟化。生成物Ca(OH)2称为熟石灰。（1）速度快：煅烧良好的CaO与水接触时几秒钟内即反应完毕。（2）体积膨胀：CaO与水反应生成Ca(OH)2体积膨胀1.5-2倍。（3）放出大量的热：1克分子CaO熟化生成1克分子Ca(OH)2约产生64.9kJ热量。消石灰当熟化时加入适量（60％-80％）的水，则生成粉状熟石灰。这一过程通常称为消化，其产品称为消石灰粉。呈碱性，具有强腐蚀性，微溶于水。过水石灰当煅烧温度过高或时间过长时，部分块状石灰的表层会被煅烧成十分致密的釉状物，这类石灰称为过火石灰。颜色较深，密度较大，与水反应熟化的速度较慢，往往要在石灰固化后才开始水化熟化，从而产生局部体积膨胀，影响工程质量。由于过火石灰在生产中是很难避免的，所以石灰膏在使用前必须经过“陈伏”。欠火石灰当煅烧温度过低或时间不足时，由于CaCO3不能完全分解，亦即产浆量低，即石灰利用率下降。原因是CaCO3不溶于水，也无胶生石灰中含有石灰石，这类石灰称为欠火石灰。结能力，在熟化成为石膏时作为残渣被废弃，所以利用率低。5、建筑石膏的主要技术性质有哪些？答（1）凝结硬化快建筑石膏加水拌合后10min内便失去可塑性而初凝，30min内即终凝硬化，并产生强度。（2）强度较高建筑石膏的强度发展快，一般7h即可达最大值，抗压强度约为8-12MPa。（3）体积微膨胀建筑石膏凝结硬化过程的体积微膨胀特征，使得石膏制品表面光滑、体积饱满、无收缩裂纹，特别适用于刷面和制作建筑装饰制品。（4）色白可加彩色建筑石膏颜色洁白。杂志含量越少，颜色越白。可加入各种颜料调制成彩色石膏制品，且保色性好。（5）保温性能好由于石膏制品生产时往往加入过量的水，蒸发后形成大量的内部毛细孔，孔隙率达50%-60%，表面密度小（800-1000kg/m3）,导热系数小，故具有良好的保温隔热性能，常用作保温材料，并具有一定的吸声效果。（6）耐水性差但具有一定的调湿功能建筑石膏制品的软化系数只有0.2-0.3，不耐水。但由于毛细空隙较多，比表面积大，当空气过于潮湿时能吸收水分；而当空气过于干燥时则能释放出水分，从而调节空气中的相对湿度。（7）防火性好建筑石膏制品的导热系数小，传热慢，比热又大，更重要的是二水石膏遇火脱水，产生的水蒸汽能有效阻止火势蔓延，起到防火作用。但脱水后制品强度要下降。
