土木工程综合教学楼-调研报告VIP免费

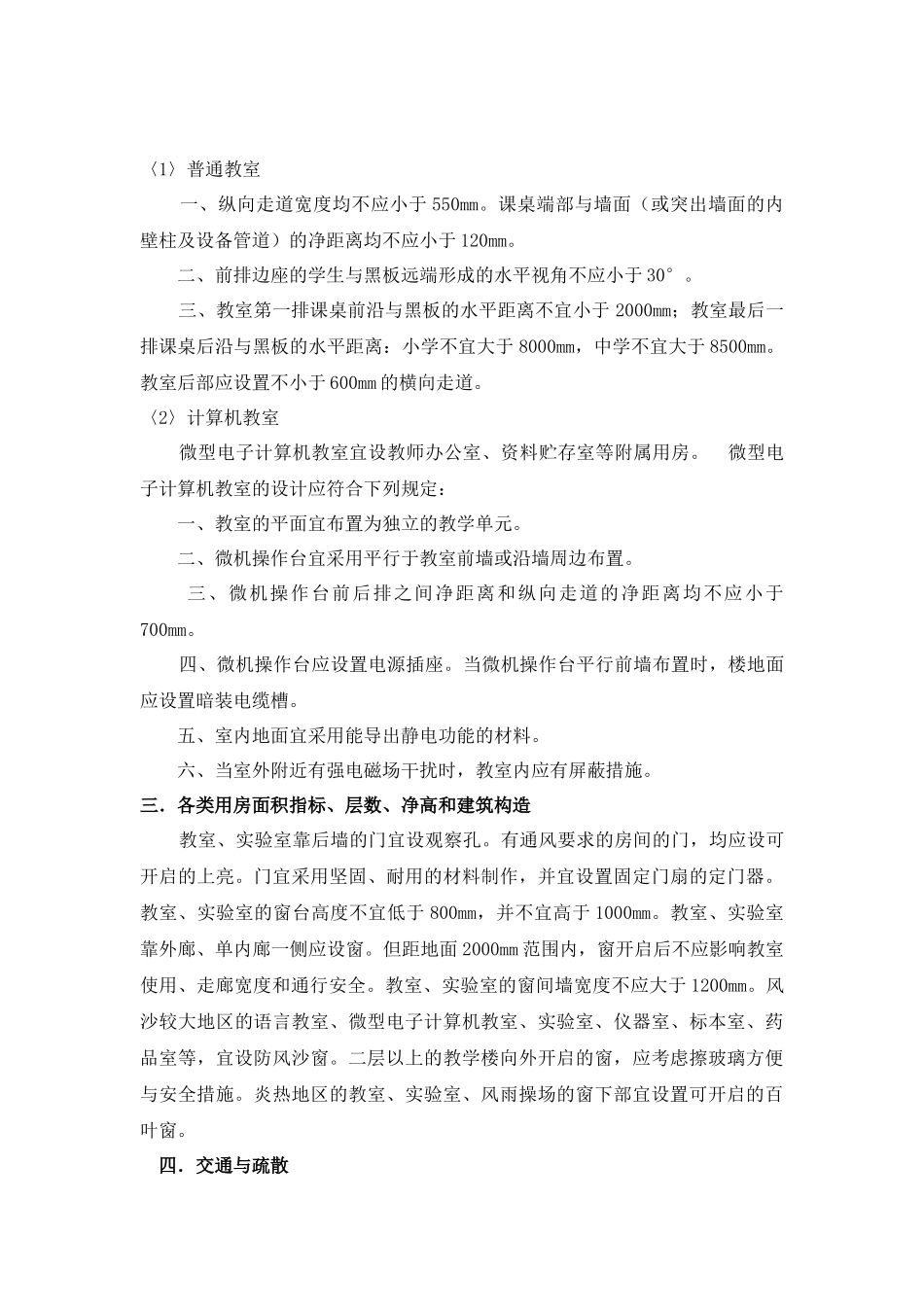

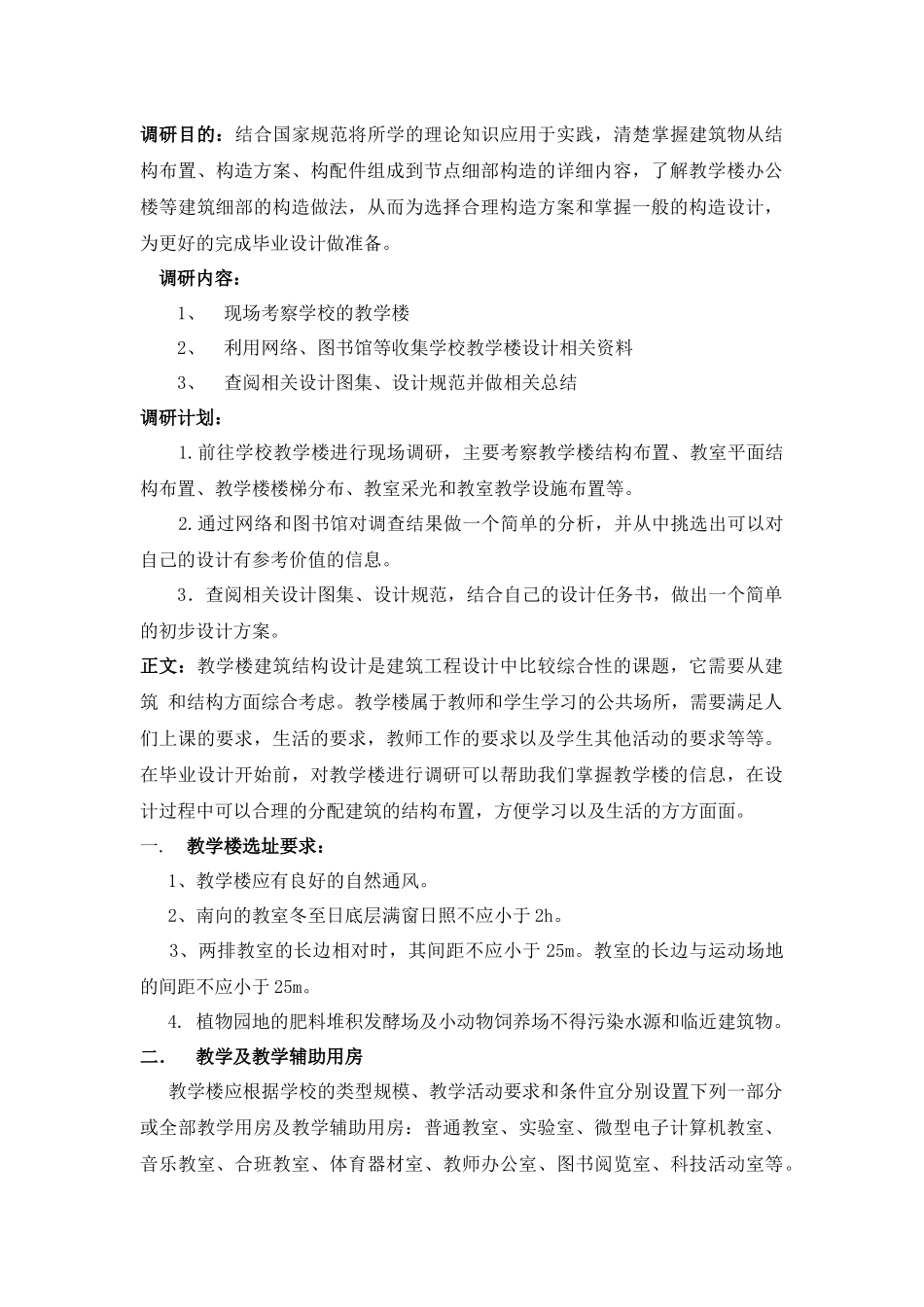

调研目的：结合国家规范将所学的理论知识应用于实践，清楚掌握建筑物从结构布置、构造方案、构配件组成到节点细部构造的详细内容，了解教学楼办公楼等建筑细部的构造做法，从而为选择合理构造方案和掌握一般的构造设计，为更好的完成毕业设计做准备。调研内容：1、现场考察学校的教学楼2、利用网络、图书馆等收集学校教学楼设计相关资料3、查阅相关设计图集、设计规范并做相关总结调研计划：1.前往学校教学楼进行现场调研，主要考察教学楼结构布置、教室平面结构布置、教学楼楼梯分布、教室采光和教室教学设施布置等。2.通过网络和图书馆对调查结果做一个简单的分析，并从中挑选出可以对自己的设计有参考价值的信息。3．查阅相关设计图集、设计规范，结合自己的设计任务书，做出一个简单的初步设计方案。正文：教学楼建筑结构设计是建筑工程设计中比较综合性的课题，它需要从建筑和结构方面综合考虑。教学楼属于教师和学生学习的公共场所，需要满足人们上课的要求，生活的要求，教师工作的要求以及学生其他活动的要求等等。在毕业设计开始前，对教学楼进行调研可以帮助我们掌握教学楼的信息，在设计过程中可以合理的分配建筑的结构布置，方便学习以及生活的方方面面。一.教学楼选址要求：1、教学楼应有良好的自然通风。2、南向的教室冬至日底层满窗日照不应小于2h。3、两排教室的长边相对时，其间距不应小于25m。教室的长边与运动场地的间距不应小于25m。4.植物园地的肥料堆积发酵场及小动物饲养场不得污染水源和临近建筑物。二．教学及教学辅助用房教学楼应根据学校的类型规模、教学活动要求和条件宜分别设置下列一部分或全部教学用房及教学辅助用房：普通教室、实验室、微型电子计算机教室、音乐教室、合班教室、体育器材室、教师办公室、图书阅览室、科技活动室等。〈1〉普通教室一、纵向走道宽度均不应小于550mm。课桌端部与墙面（或突出墙面的内壁柱及设备管道）的净距离均不应小于120mm。二、前排边座的学生与黑板远端形成的水平视角不应小于30°。三、教室第一排课桌前沿与黑板的水平距离不宜小于2000mm；教室最后一排课桌后沿与黑板的水平距离：小学不宜大于8000mm，中学不宜大于8500mm。教室后部应设置不小于600mm的横向走道。〈2〉计算机教室微型电子计算机教室宜设教师办公室、资料贮存室等附属用房。微型电子计算机教室的设计应符合下列规定：一、教室的平面宜布置为独立的教学单元。二、微机操作台宜采用平行于教室前墙或沿墙周边布置。三、微机操作台前后排之间净距离和纵向走道的净距离均不应小于700mm。四、微机操作台应设置电源插座。当微机操作台平行前墙布置时，楼地面应设置暗装电缆槽。五、室内地面宜采用能导出静电功能的材料。六、当室外附近有强电磁场干扰时，教室内应有屏蔽措施。三．各类用房面积指标、层数、净高和建筑构造教室、实验室靠后墙的门宜设观察孔。有通风要求的房间的门，均应设可开启的上亮。门宜采用坚固、耐用的材料制作，并宜设置固定门扇的定门器。教室、实验室的窗台高度不宜低于800mm，并不宜高于1000mm。教室、实验室靠外廊、单内廊一侧应设窗。但距地面2000mm范围内，窗开启后不应影响教室使用、走廊宽度和通行安全。教室、实验室的窗间墙宽度不应大于1200mm。风沙较大地区的语言教室、微型电子计算机教室、实验室、仪器室、标本室、药品室等，宜设防风沙窗。二层以上的教学楼向外开启的窗，应考虑擦玻璃方便与安全措施。炎热地区的教室、实验室、风雨操场的窗下部宜设置可开启的百叶窗。四．交通与疏散〈1〉门厅。教学楼宜设置门厅。〈2〉走道。走道的净距应符合下列规定：教学用房：内廊不宜小于2100mm；外廊不应小于1800mm。行政及教师办公室不应小于1500mm。外廊栏杆的高度，不应低于1100mm。栏杆不宜采用易于攀登的花格栏杆。〈3〉楼梯。楼梯间应有直接天然才采光。室内楼梯栏杆高度不应小于900mm；室外楼梯及水平栏杆的高度不应小于1100mm；楼梯不宜采用易于攀登的花格栏杆。楼梯的数量、位置及楼梯间形式应满足使用方便和安全疏散的要求。〈4〉安全出口。教室安全出口的门洞宽度不应小于1000mm。合班教室的门洞宽度不应小于...
