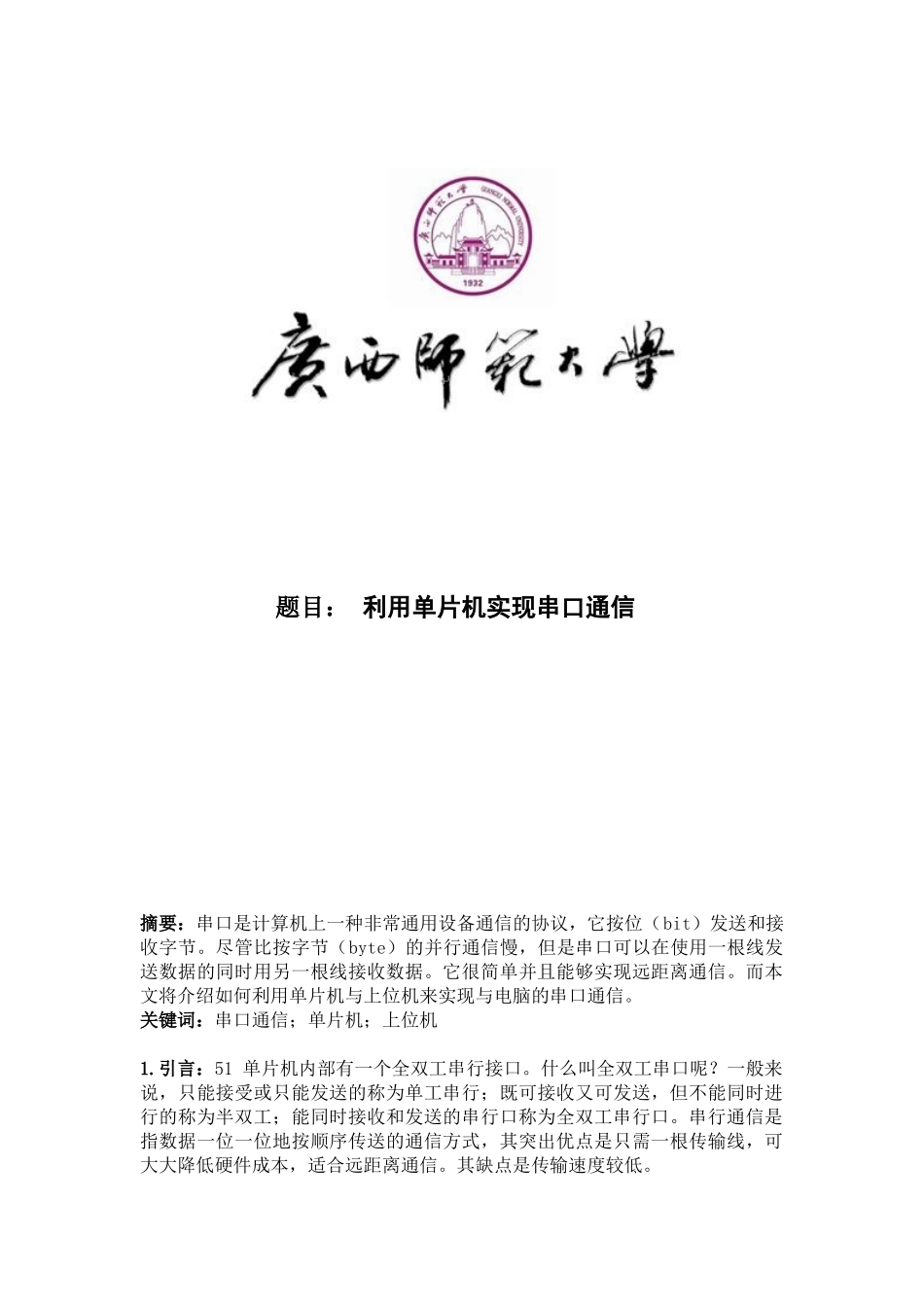

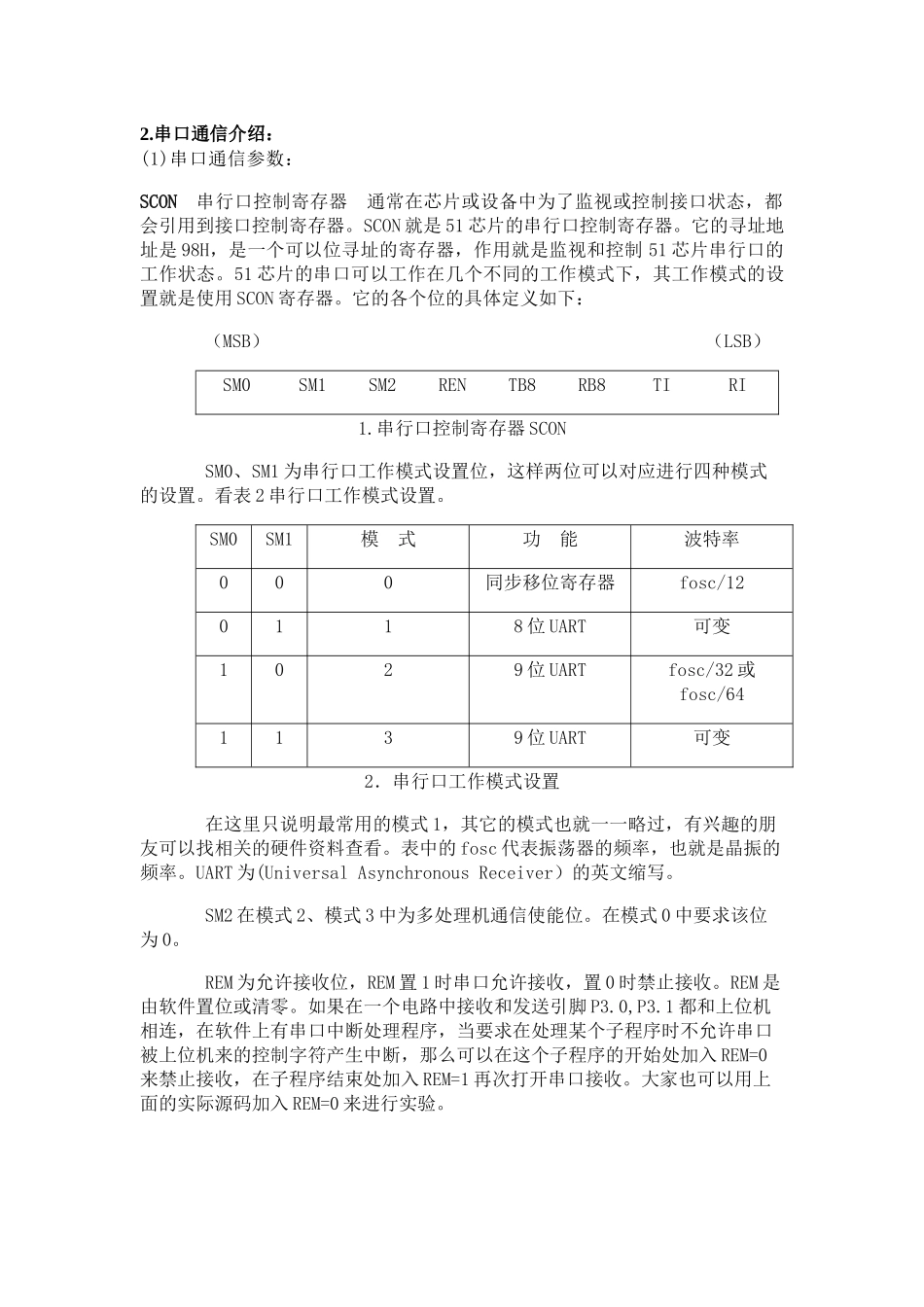

题目：利用单片机实现串口通信摘要：串口是计算机上一种非常通用设备通信的协议，它按位（bit）发送和接收字节。尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。它很简单并且能够实现远距离通信。而本文将介绍如何利用单片机与上位机来实现与电脑的串口通信。关键词：串口通信；单片机；上位机1.引言：51单片机内部有一个全双工串行接口。什么叫全双工串口呢？一般来说，只能接受或只能发送的称为单工串行；既可接收又可发送，但不能同时进行的称为半双工；能同时接收和发送的串行口称为全双工串行口。串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。其缺点是传输速度较低。2.串口通信介绍：(1)串口通信参数：SCON串行口控制寄存器通常在芯片或设备中为了监视或控制接口状态，都会引用到接口控制寄存器。SCON就是51芯片的串行口控制寄存器。它的寻址地址是98H，是一个可以位寻址的寄存器，作用就是监视和控制51芯片串行口的工作状态。51芯片的串口可以工作在几个不同的工作模式下，其工作模式的设置就是使用SCON寄存器。它的各个位的具体定义如下：（MSB）（LSB）SM0SM1SM2RENTB8RB8TIRI1.串行口控制寄存器SCONSM0、SM1为串行口工作模式设置位，这样两位可以对应进行四种模式的设置。看表2串行口工作模式设置。SM0SM1模式功能波特率000同步移位寄存器fosc/120118位UART可变1029位UARTfosc/32或fosc/641139位UART可变2．串行口工作模式设置在这里只说明最常用的模式1，其它的模式也就一一略过，有兴趣的朋友可以找相关的硬件资料查看。表中的fosc代表振荡器的频率，也就是晶振的频率。UART为(UniversalAsynchronousReceiver）的英文缩写。SM2在模式2、模式3中为多处理机通信使能位。在模式0中要求该位为0。REM为允许接收位，REM置1时串口允许接收，置0时禁止接收。REM是由软件置位或清零。如果在一个电路中接收和发送引脚P3.0,P3.1都和上位机相连，在软件上有串口中断处理程序，当要求在处理某个子程序时不允许串口被上位机来的控制字符产生中断，那么可以在这个子程序的开始处加入REM=0来禁止接收，在子程序结束处加入REM=1再次打开串口接收。大家也可以用上面的实际源码加入REM=0来进行实验。TB8发送数据位8，在模式2和3是要发送的第9位。该位可以用软件根据需要置位或清除，通常这位在通信协议中做奇偶位，在多处理机通信中这一位则用于表示是地址帧还是数据帧。RB8接收数据位8，在模式2和3是已接收数据的第9位。该位可能是奇偶位，地址/数据标识位。在模式0中，RB8为保留位没有被使用。在模式1中，当SM2=0，RB8是已接收数据的停止位。TI发送中断标识位。在模式0，发送完第8位数据时，由硬件置位。其它模式中则是在发送停止位之初，由硬件置位。TI置位后，申请中断，CPU响应中断后，发送下一帧数据。在任何模式下，TI都必须由软件来清除，也就是说在数据写入到SBUF后，硬件发送数据，中断响应（如中断打开），这时TI=1，表明发送已完成，TI不会由硬件清除，所以这时必须用软件对其清零。RI接收中断标识位。在模式0，接收第8位结束时，由硬件置位。其它模式中则是在接收停止位的半中间，由硬件置位。RI=1，申请中断，要求CPU取走数据。但在模式1中，SM2=1时，当未收到有效的停止位，则不会对RI置位。同样RI也必须要靠软件清除。常用的串口模式1是传输10个位的，1位起始位为0,8位数据位，低位在先，1位停止位为1。它的波特率是可变的，其速率是取决于定时器1或定时器2的定时值（溢出速率）。AT89C51和AT89C2051等51系列芯片只有两个定时器，定时器0和定时器1，而定时器2是89C52系列芯片才有的。。波特率：这是一个衡量通信速度的参数。它表示每秒钟传送的bit的个数。例如300波特表示每秒钟发送300个bit。当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。这意味着串口通信在数据线上的采样率为4800Hz。通常电话线的波特率为14400，28800和36600。波特率可以远远大于这些值，但是波特率和距离成反比。高波特率常常用于放...
