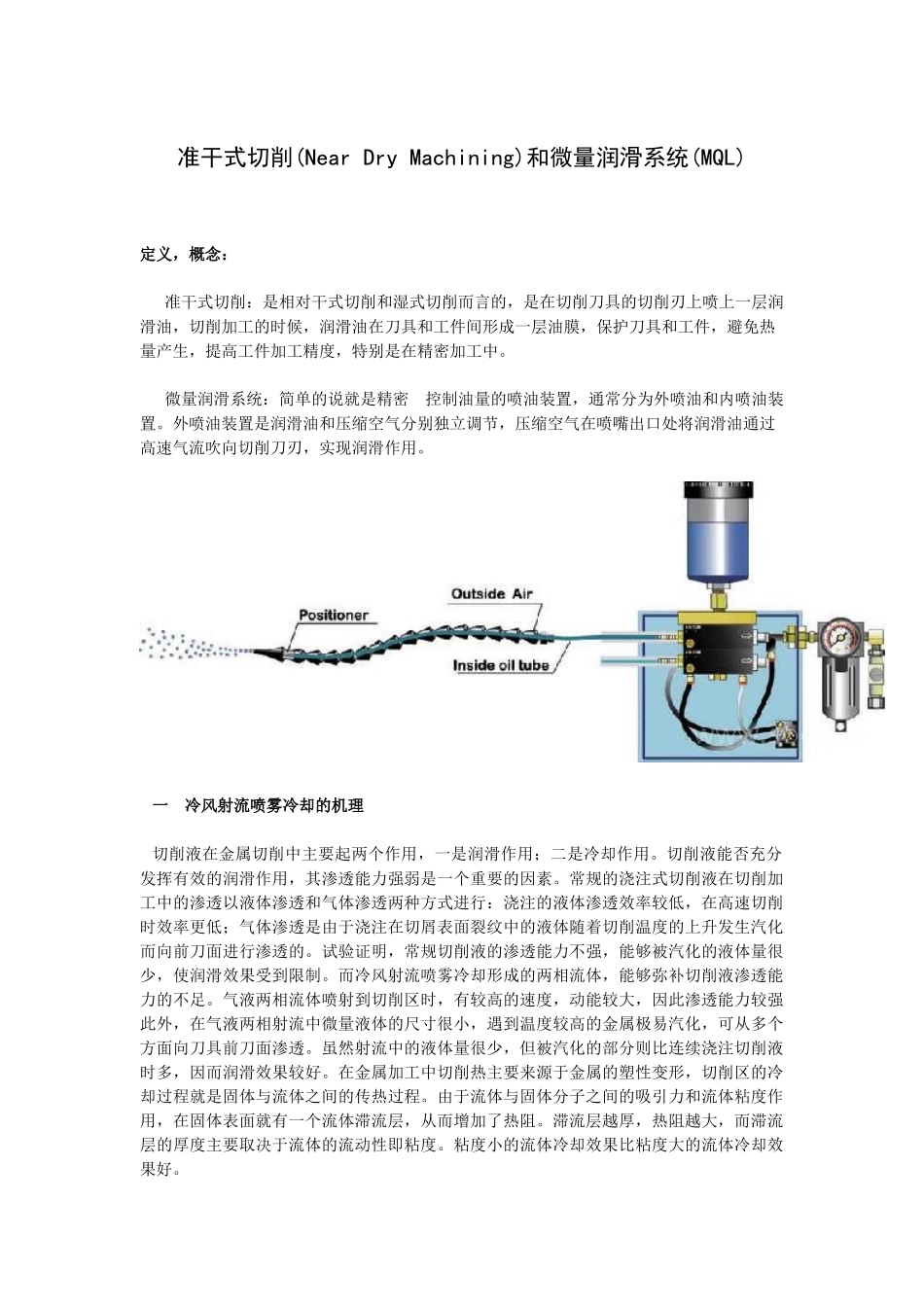

准干式切削(NearDryMachining)和微量润滑系统(MQL)定义,概念:准干式切削:是相对干式切削和湿式切削而言的,是在切削刀具的切削刃上喷上一层润滑油,切削加工的时候,润滑油在刀具和工件间形成一层油膜,保护刀具和工件,避免热量产生,提高工件加工精度,特别是在精密加工中。微量润滑系统:简单的说就是精密控制油量的喷油装置,通常分为外喷油和内喷油装置。外喷油装置是润滑油和压缩空气分别独立调节,压缩空气在喷嘴出口处将润滑油通过高速气流吹向切削刀刃,实现润滑作用。一冷风射流喷雾冷却的机理切削液在金属切削中主要起两个作用,一是润滑作用;二是冷却作用。切削液能否充分发挥有效的润滑作用,其渗透能力强弱是一个重要的因素。常规的浇注式切削液在切削加工中的渗透以液体渗透和气体渗透两种方式进行:浇注的液体渗透效率较低,在高速切削时效率更低;气体渗透是由于浇注在切屑表面裂纹中的液体随着切削温度的上升发生汽化而向前刀面进行渗透的。试验证明,常规切削液的渗透能力不强,能够被汽化的液体量很少,使润滑效果受到限制。而冷风射流喷雾冷却形成的两相流体,能够弥补切削液渗透能力的不足。气液两相流体喷射到切削区时,有较高的速度,动能较大,因此渗透能力较强此外,在气液两相射流中微量液体的尺寸很小,遇到温度较高的金属极易汽化,可从多个方面向刀具前刀面渗透。虽然射流中的液体量很少,但被汽化的部分则比连续浇注切削液时多,因而润滑效果较好。在金属加工中切削热主要来源于金属的塑性变形,切削区的冷却过程就是固体与流体之间的传热过程。由于流体与固体分子之间的吸引力和流体粘度作用,在固体表面就有一个流体滞流层,从而增加了热阻。滞流层越厚,热阻越大,而滞流层的厚度主要取决于流体的流动性即粘度。粘度小的流体冷却效果比粘度大的流体冷却效果好。气液两相流体喷出时,体积骤然膨胀对外做功,消耗了内能,可使温度降低10℃左右。冷风射流喷雾冷却中两相流体有较高的速度,能够及时将铁屑冲走,并带走大量的热量,进一步增强了降温效果。因此,冷风射流喷雾冷却实际上综合了气液两种流体的降温效果和优点。二冷风射流喷雾冷却装置的工作原理冷风射流喷雾冷却就是把微量液体混入压力气流中,形成雾状的气液两相流体,通过冷风射流喷雾产生射流,喷射到切削区,使工件和刀具得到充分冷却和润滑。冷风射流喷雾冷却装置工作时,压缩空气经分水滤气器滤除水分等杂质,通过电磁阀后一小部分压缩空气进入冷却液箱内,将冷却液压出到喷嘴;绝大部分压缩空气经调压阀将压力调至0.32~0.35MPa后经压缩空气软管到喷嘴与冷却液混合,雾化后喷射到切削区。冷风射流喷雾冷却技术的关键在于能否把冷却液充分雾化。由于冷却液的压力略大于压缩空气的压力,二者在气液混合室内混合后,经蛇皮管式冷却管5由喷嘴头喷出。反之,若冷却液的压力小于压缩空气的压力,则冷却液将被压回到冷却液箱内。在一些进口机床的冷风射流喷雾冷却装置中,压缩空气是从调压阀后进入冷却液箱的,因此喷出冷却液时往往有“喘气”现象。若将压缩空气改为从电磁阀后直接进入冷却液箱,就可避免“喘气”现象。为了调节喷出的冷却液流量,在喷嘴上安装了冷却液流量调节阀。一些进口机床所采用的冷风射流喷雾冷却装置,其喷嘴调节阀为锥形,使用时通过调整锥面配合间隙的大小来调节冷却液流量。由于加工这种结构的喷嘴调节阀比较困难,阀杆与阀体锥面的同心度不易保证,从而不能有效地调节冷却液的流量。试验证明,如将锥阀改成平阀、将锥面改成平面,并增加一个密封圈,则冷却液的流量可以任意调节。三冷风射流喷雾冷却液的选择由于从喷嘴喷出的冷却液成雾状,其中大部分喷到切削区,一小部分弥散在空气中,为了避免环境污染及对操作者造成伤害,冷却液的选择非常重要。通过使用非传统的切削液-植物油,包括脂类,环境成本显著减少。这些产品的技术优点包括具有清洗剂,分散剂的性能,低发泡,快速放气,着火点相对较高以及表层兼容。基于植物的润滑油可迅速被生物降解,大多数情况下,润滑油在21天内即被分解,这样就无长期清洁的后顾之忧。这些润滑油也已经得到改进,具有...
