仓储设施设备1VIP专享VIP免费

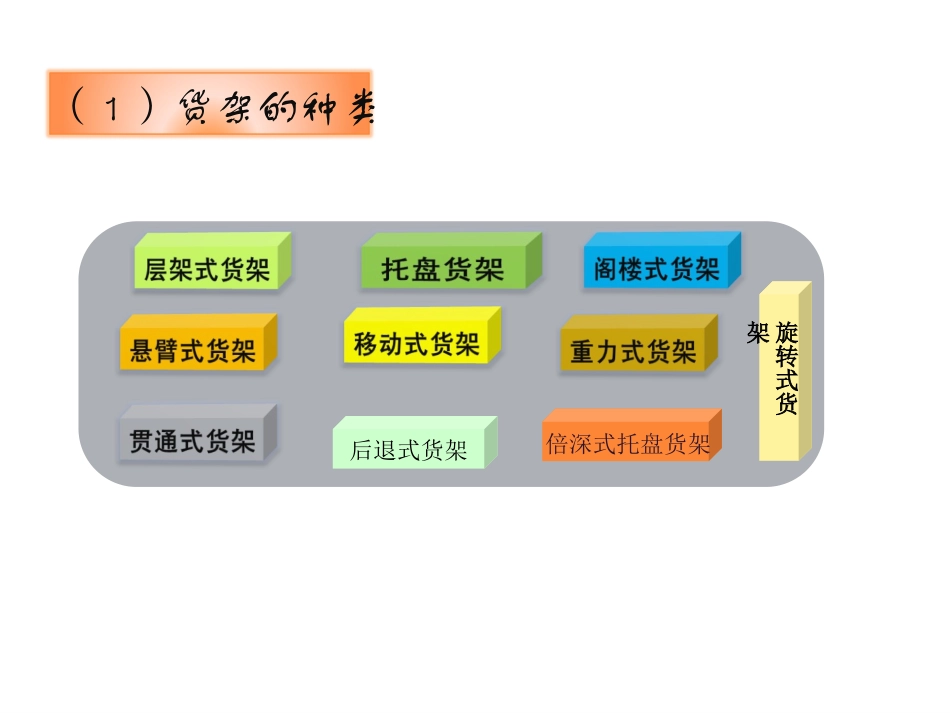

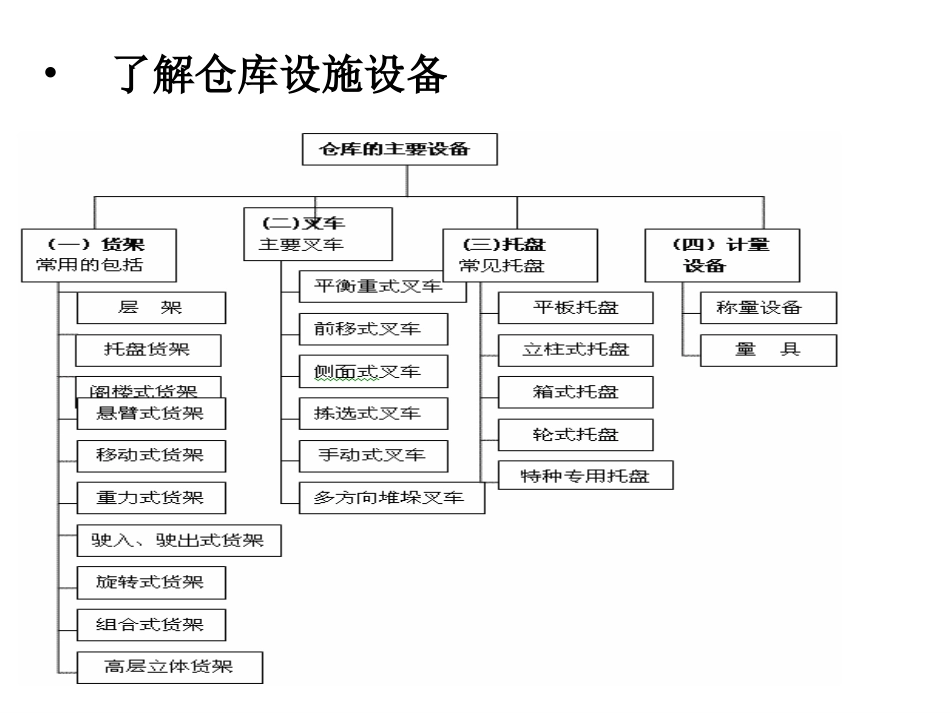

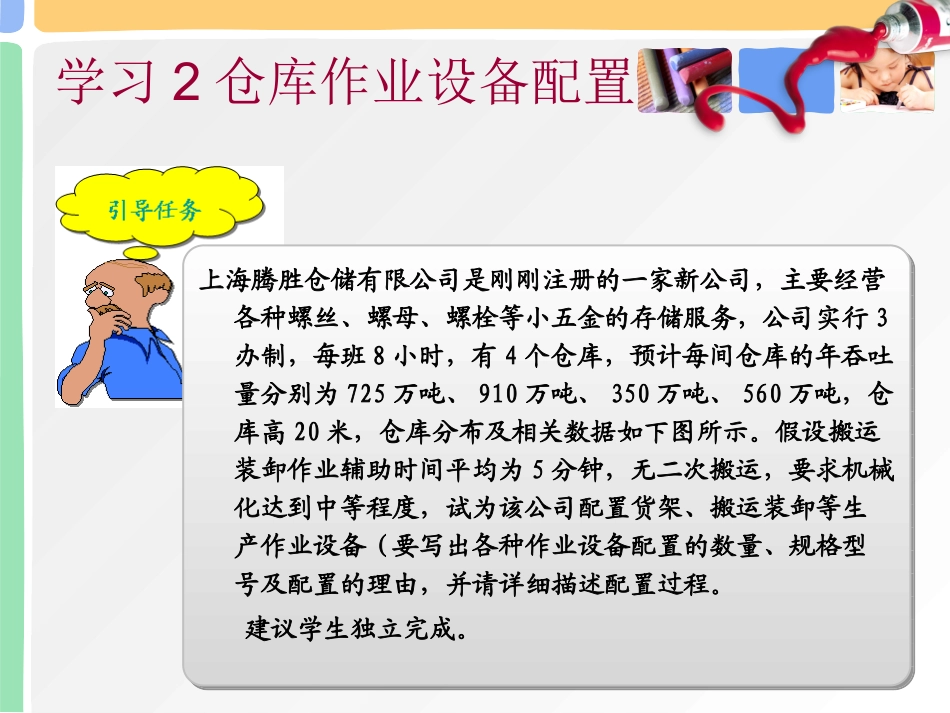

学习2仓库作业设备配置上海腾胜仓储有限公司是刚刚注册的一家新公司，主要经营各种螺丝、螺母、螺栓等小五金的存储服务，公司实行3办制，每班8小时，有4个仓库，预计每间仓库的年吞吐量分别为725万吨、910万吨、350万吨、560万吨，仓库高20米，仓库分布及相关数据如下图所示。假设搬运装卸作业辅助时间平均为5分钟，无二次搬运，要求机械化达到中等程度，试为该公司配置货架、搬运装卸等生产作业设备（要写出各种作业设备配置的数量、规格型号及配置的理由，并请详细描述配置过程。建议学生独立完成。上海腾胜仓储有限公司是刚刚注册的一家新公司，主要经营各种螺丝、螺母、螺栓等小五金的存储服务，公司实行3办制，每班8小时，有4个仓库，预计每间仓库的年吞吐量分别为725万吨、910万吨、350万吨、560万吨，仓库高20米，仓库分布及相关数据如下图所示。假设搬运装卸作业辅助时间平均为5分钟，无二次搬运，要求机械化达到中等程度，试为该公司配置货架、搬运装卸等生产作业设备（要写出各种作业设备配置的数量、规格型号及配置的理由，并请详细描述配置过程。建议学生独立完成。•了解仓库设施设备（1）货架的种类倍深式托盘货架后退式货架旋转式货架层格式货架抽屉式层架抽屉式货架主要用于存放各种摸具等物品，顶部可配置手拉葫芦移动车，便于货物的存取。抽屉板承载后仍能自如地拉动。两立柱中量型抽屉式货架承载<750kg/层，三立柱重量型抽屉式货架承载≥750kg/层。整体采用拼装结构运输方便组装简单快捷。托盘式货架阁楼式货架悬臂式货架悬臂式货架移动式货架重力式货架重力式货架（4）货架的选择2.托盘:为了使货物能有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上，这种台面有供叉车从下部叉入并将台板托起的叉入口，以这种结构为基本结构的平板台板和在这种基础上所形成的各种形式的集装器具都可统称为托盘。托盘的特点1．自重量小：因而用于装卸、运输托盘本身所消耗的劳动较小，无效运输及装卸相比集装箱为小。2．返空容易,返空时占用运力很少：由于托盘造价不高，又很容易互相代用，互以对方托盘抵补，所以无需像集装箱那样必有固定归属者，返空比集装箱容易。3．装盘容易：不需像集装箱那样深入到箱体内部，装盘后可采用捆扎、紧包等技术处理，使用时间简便。4．装载量有限：装载量虽较集装箱小，但也能集中一定数量，比一般包装的组合量大得多。5．保护性差：保护性比集装箱差，露天存放困难，需要有仓库等配套设施。各种平托盘形状构造各种平托盘形状构造小知识•托盘的尺寸•美国的国家标准托盘尺寸为：1.219m×1.016m(48×40英寸)；•欧洲国家采用0.8m×1.2m尺寸的较多，而德国、英国和荷兰都采用0.8m×1.2m和1m×1.2m两种尺寸亚洲国家（以日本、韩国、新加坡和我国台湾地区为核心）采用1.1m×1.1m的尺寸的比例较大；•我国的托盘规格目前比较混乱，机械工业系统使用JB3003—81规定的0.8m×1m、0.5m×0.8m的托盘。1982年我国颁布的国家标准（GB/T2934—1996），将联运通用平托盘的平面尺寸规定为：0.8m×1.2m、1m×1.2m、1.219m×1.106m、1.140m×1.140m。近几年来我国已经出现了1.1m×1.1m的托盘，这也是一种新趋势。•已得到国际标准化组织认可的托盘尺寸有1.140m×1.140m、0.8m×1.2m、1m×1.2m、1.1m×1.1m、1.016m×1.219m。•关于托盘的国际标准，目前国际标准化组织还在讨论修改之中。一、装卸搬运设备（一）机械化系统1.叉车平衡重式叉车前移式叉车电动拣选叉车侧面叉车手动叉车堆垛机３．起重机桥式起重机悬臂起重机龙门起重机汽车起重机（二）半自动化系统１．自动导向车辆系统ＡＧＶ小车２．巷道堆垛起重机巷道堆垛起重机是仓库中的专用起重、堆垛、装卸设备，按有无轨道可分为有轨巷道堆垛起重机和无轨巷道堆垛起重机两类，主要应用于巷道式货架仓库中。其中，有轨式起重机高度高，运行稳定，行走通道较狭窄，是巷道堆垛起重机中的主要类别。巷道堆垛起重机３．自动分拣系统横向式分拣机滑块式分拣机４．机器人机器人是一种通过大量的信息系统编程使之能完成一个动作或一系列类似人的动作的机械。机器人的使用有利于降低成本，而且...
