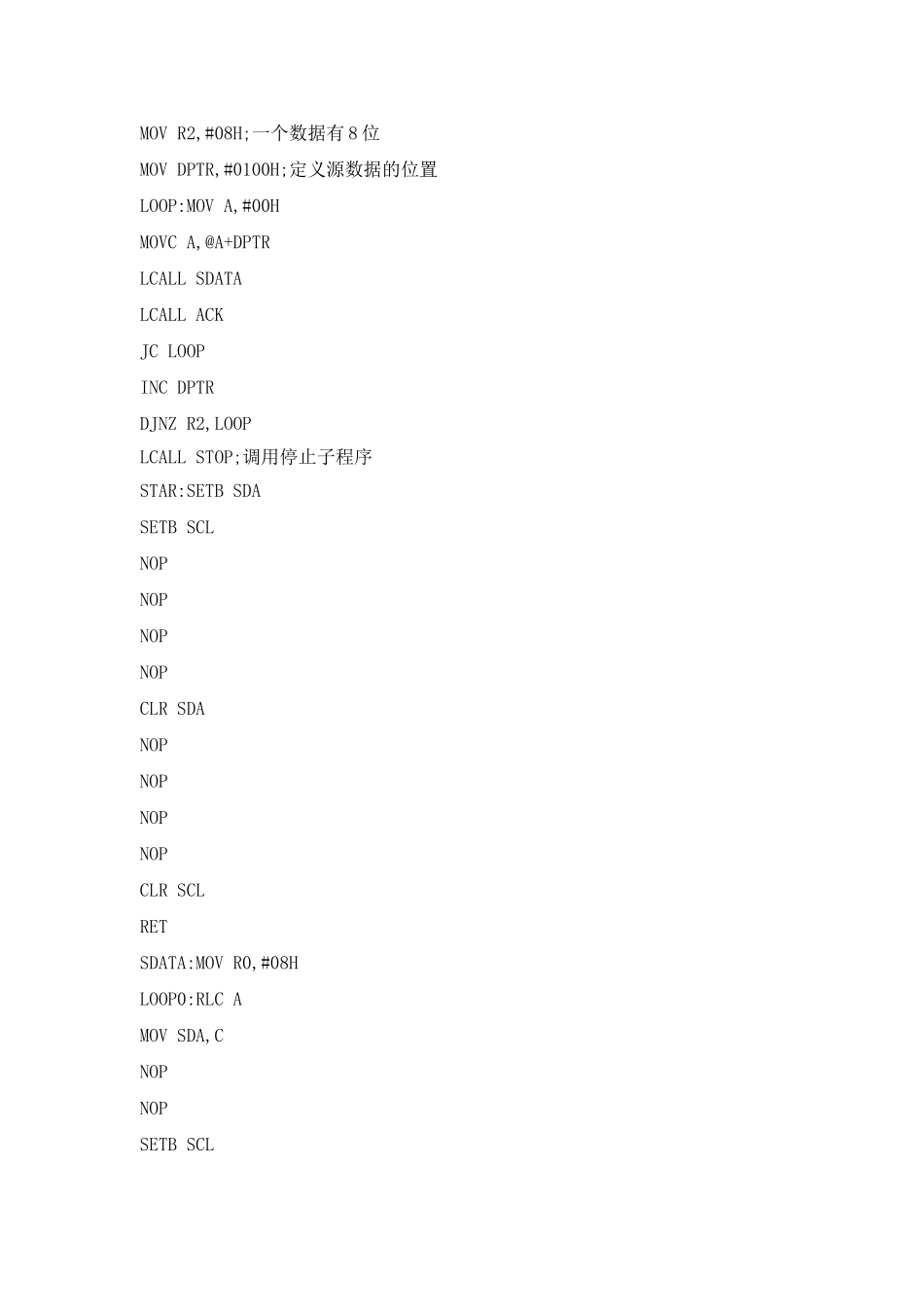

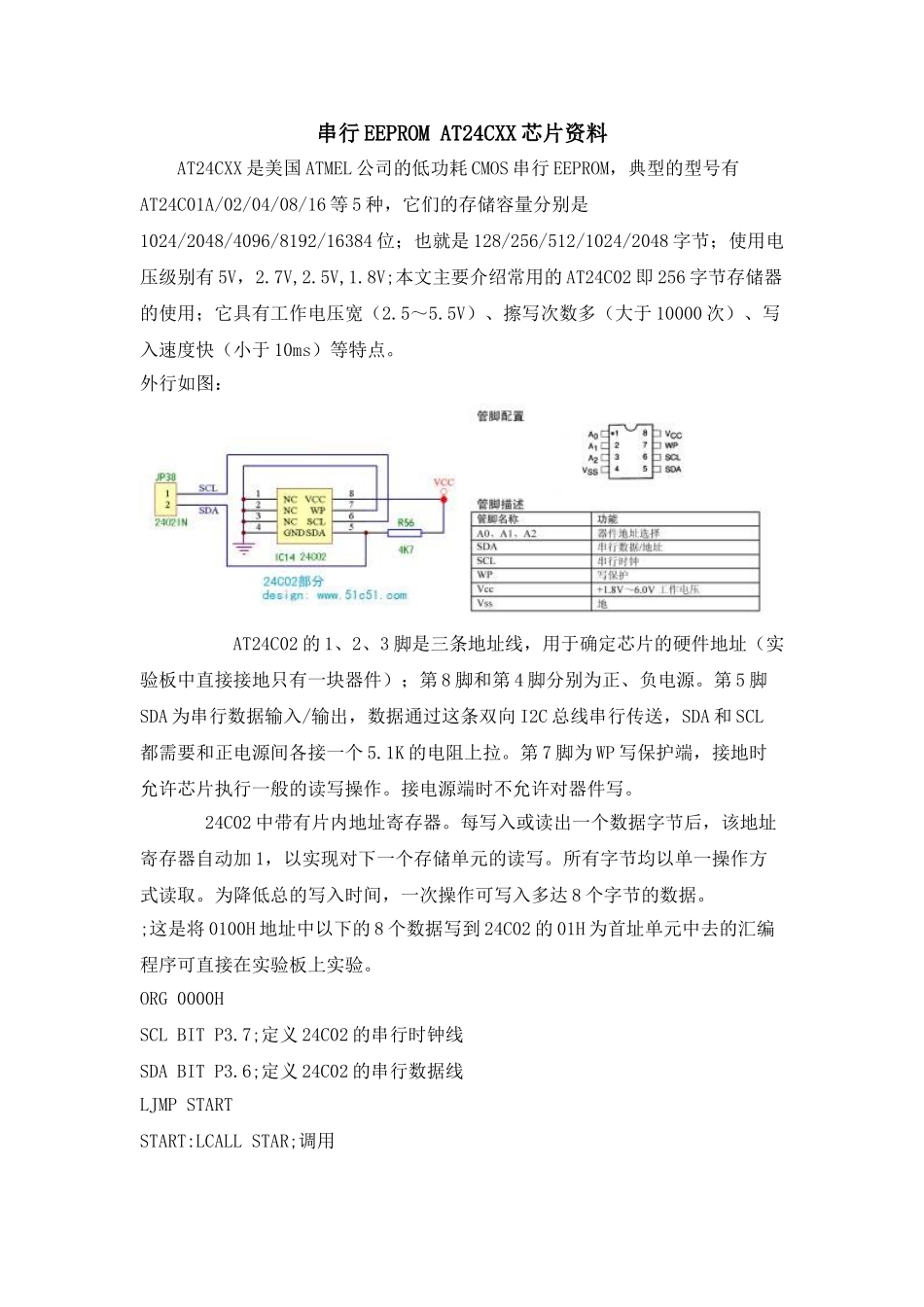

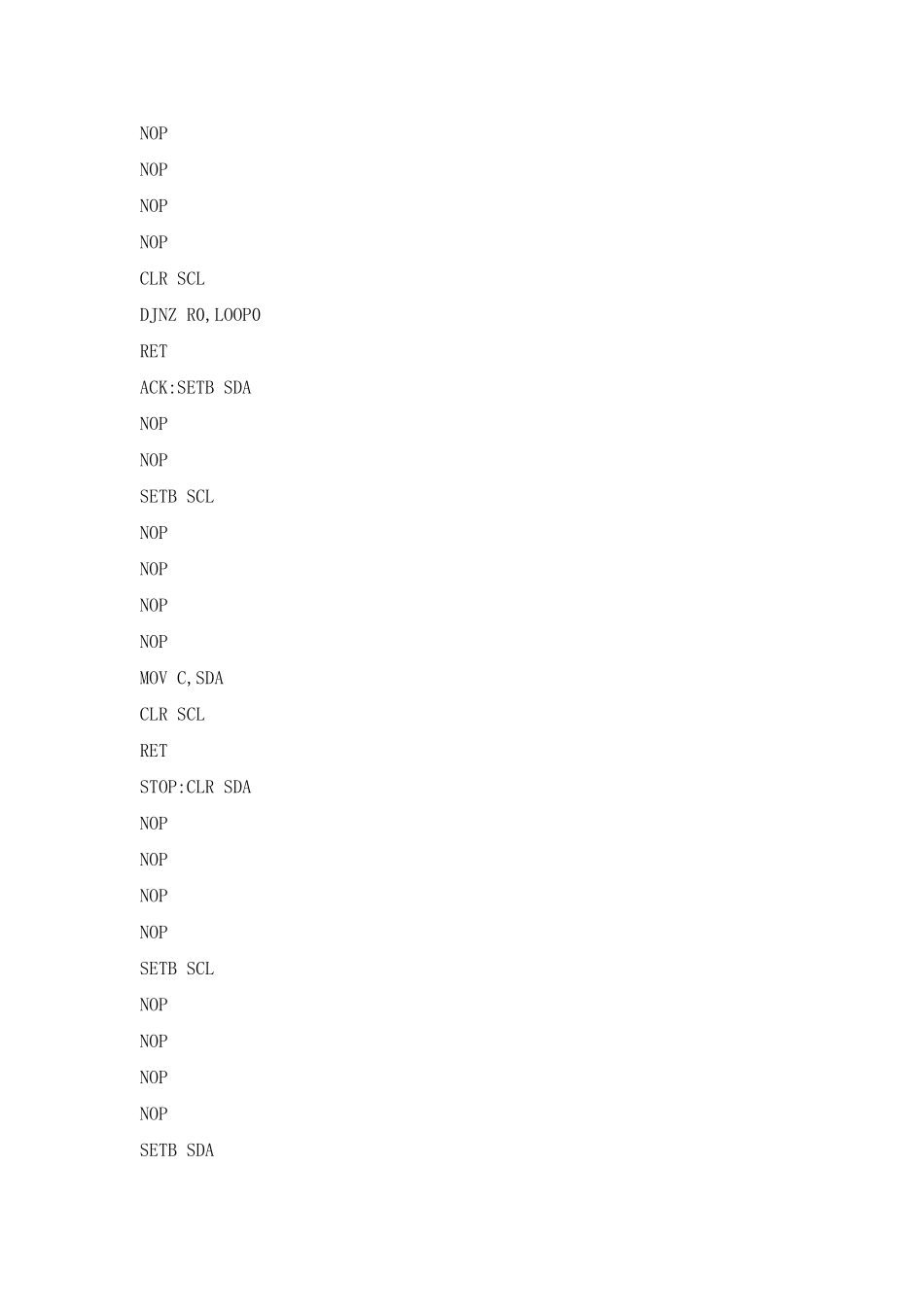

串行EEPROMAT24CXX芯片资料AT24CXX是美国ATMEL公司的低功耗CMOS串行EEPROM,典型的型号有AT24C01A/02/04/08/16等5种,它们的存储容量分别是1024/2048/4096/8192/16384位;也就是128/256/512/1024/2048字节;使用电压级别有5V,2.7V,2.5V,1.8V;本文主要介绍常用的AT24C02即256字节存储器的使用;它具有工作电压宽(2.5~5.5V)、擦写次数多(大于10000次)、写入速度快(小于10ms)等特点。外行如图:AT24C02的1、2、3脚是三条地址线,用于确定芯片的硬件地址(实验板中直接接地只有一块器件);第8脚和第4脚分别为正、负电源。第5脚SDA为串行数据输入/输出,数据通过这条双向I2C总线串行传送,SDA和SCL都需要和正电源间各接一个5.1K的电阻上拉。第7脚为WP写保护端,接地时允许芯片执行一般的读写操作。接电源端时不允许对器件写。24C02中带有片内地址寄存器。每写入或读出一个数据字节后,该地址寄存器自动加1,以实现对下一个存储单元的读写。所有字节均以单一操作方式读取。为降低总的写入时间,一次操作可写入多达8个字节的数据。;这是将0100H地址中以下的8个数据写到24C02的01H为首址单元中去的汇编程序可直接在实验板上实验。ORG0000HSCLBITP3.7;定义24C02的串行时钟线SDABITP3.6;定义24C02的串行数据线LJMPSTARTSTART:LCALLSTAR;调用MOVR2,#08H;一个数据有8位MOVDPTR,#0100H;定义源数据的位置LOOP:MOVA,#00HMOVCA,@A+DPTRLCALLSDATALCALLACKJCLOOPINCDPTRDJNZR2,LOOPLCALLSTOP;调用停止子程序STAR:SETBSDASETBSCLNOPNOPNOPNOPCLRSDANOPNOPNOPNOPCLRSCLRETSDATA:MOVR0,#08HLOOP0:RLCAMOVSDA,CNOPNOPSETBSCLNOPNOPNOPNOPCLRSCLDJNZR0,LOOP0RETACK:SETBSDANOPNOPSETBSCLNOPNOPNOPNOPMOVC,SDACLRSCLRETSTOP:CLRSDANOPNOPNOPNOPSETBSCLNOPNOPNOPNOPSETBSDANOPNOPNOPNOPRETORG0100HDB0A0H,10H,01H,02H,03H,04H,05H,06HEND读写子程序如下:;写串行E2PROM子程序XEPR;R3=10100000(命令1010+器件3位地址+读/写。器件地址一个芯片,是000);(R4)=片内字节地址;(R1)=欲写数据存放地址指针;(R7)=连续写字节数nXEPR:MOVP3,#0FFHCLRSDA;发开始信号MOVA,R3;送器件地址ACALLSUBSMOVA,R4;送片内字节地址ACALLSUBSAIN:MOVA,@R1ACALLSUBS;调发送单字节子程序INCR1DJNZR7,AIN;连续写n个字节CLRSDA;SDA置0,准备送停止信号ACALLDELAY;延时以满足传输速率要求SETBSCL;发停止信号ACALLDELAYSETBSDARETSUBS:MOVR0,#08H;发送单字节子程序LOOP:CLRSCLRLCAMOVSDA,CNOPSETBSCLACALLDELAYDJNZR0,LOOP;循环8次送8个bitCLRSCLACALLDELAYSETBSCLREP:MOVC,SDAJCREP;判应答到否,未到则等待CLRSCLRETDELAY:NOPNOPRET;读串行E2PROM子程序DEPR;(R1)=欲读数据存放地址指针;;R3=10100001(命令1010+器件3位地址+读/写。器件地址一个芯片,是000);(R4)=片内字节地址;(R7)=连续读字节数DEPR:MOVP3,#0FFHCLRSDA;发开始信号MOVA,R3;送器件地址ACALLSUBS;调发送单字节子程序MOVA,R4;送片内字节地址ACALLSUBSMOVP3,#0FFHCLRPSDA;再发开始信号MOVA,R3SETBACC.0;发读命令ACALLSUBSMORE:ACALLSUBRMOV@R1,AINCR1DJNZR7,MORECLRP1.0ACALLDELAYSETBSCLACALLDELAYSETBSDA;送停止信号RETSUBR:MOVR0,#08H;接受单字节子程序LOOP2:SETBSCLACALLDELAYMOVC,SDARLCACLRSCLACALLDELAYDJNZR0,LOOP2CJNER7,#01H,LOWSETBSDA;若是最后一个字节置A=1AJMPSETOKLOW:CLRSDA;否则置A=0SETOK:ACALLDELAYSETBSCLACALLDELAYCLRSCLACALLDELAYSETBSDA;应答毕,SDA置1RET程序中多处调用了DELAY子程序(仅两条NOP指令),这是为了满足I2C总线上数据传送速率的要求,只有当SDA数据线上的数据稳定下来之后才能进行读写(即SCL线发出正脉冲)。另外,在读最后一数据字节时,置应答信号为“1”,表示读操作即将完成。以上是介绍AT24C02的单个字节的读写操作程序,初学者在能熟练运用后可以再学习“整个页的读写”。
