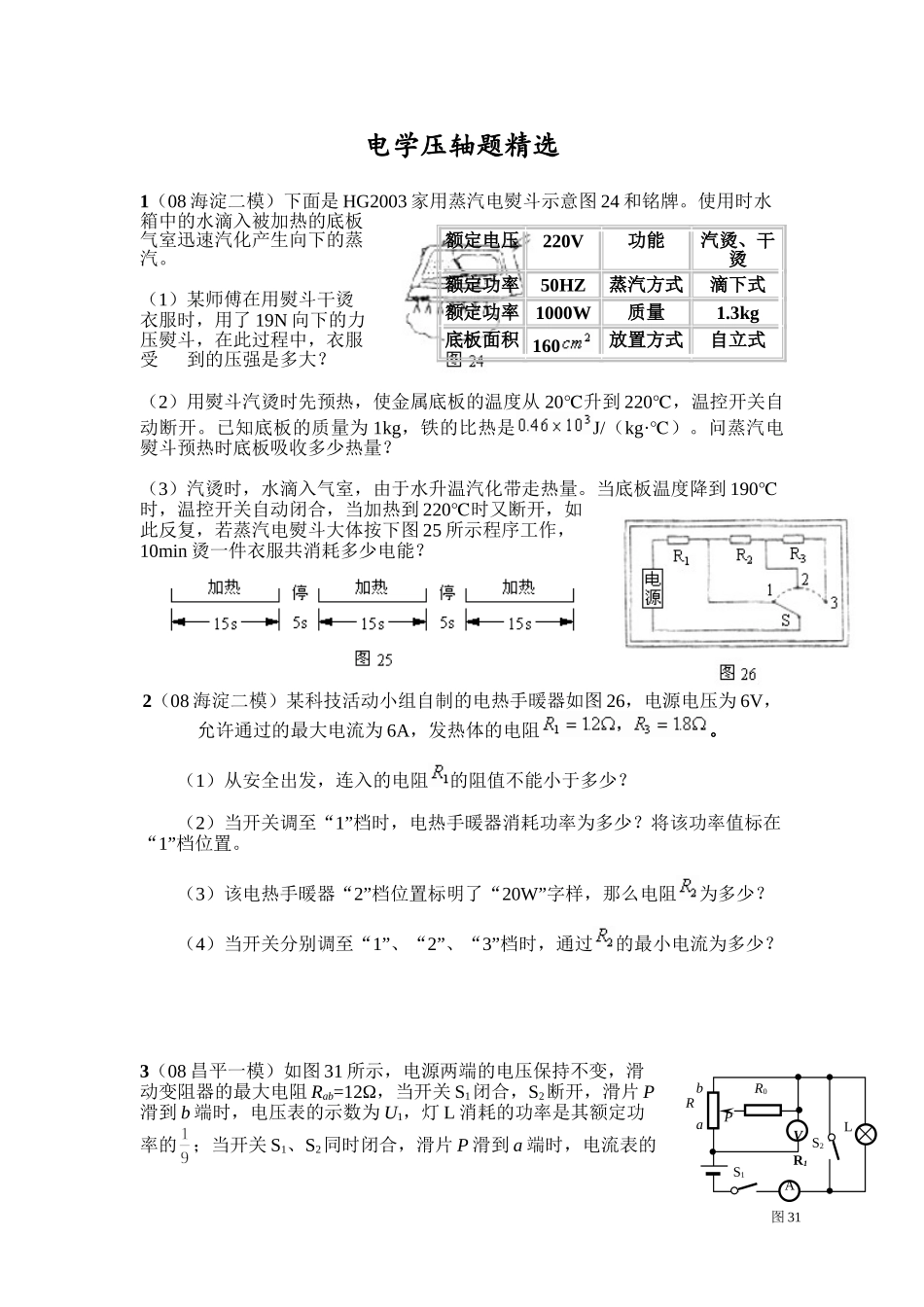

电学压轴题精选1（08海淀二模）下面是HG2003家用蒸汽电熨斗示意图24和铭牌。使用时水箱中的水滴入被加热的底板气室迅速汽化产生向下的蒸汽。（1）某师傅在用熨斗干烫衣服时，用了19N向下的力压熨斗，在此过程中，衣服受到的压强是多大？（2）用熨斗汽烫时先预热，使金属底板的温度从20℃升到220℃，温控开关自动断开。已知底板的质量为1kg，铁的比热是J/（kg·℃）。问蒸汽电熨斗预热时底板吸收多少热量？（3）汽烫时，水滴入气室，由于水升温汽化带走热量。当底板温度降到190℃时，温控开关自动闭合，当加热到220℃时又断开，如此反复，若蒸汽电熨斗大体按下图25所示程序工作，10min烫一件衣服共消耗多少电能？2（08海淀二模）某科技活动小组自制的电热手暖器如图26，电源电压为6V，允许通过的最大电流为6A，发热体的电阻。（1）从安全出发，连入的电阻的阻值不能小于多少？（2）当开关调至“1”档时，电热手暖器消耗功率为多少？将该功率值标在“1”档位置。（3）该电热手暖器“2”档位置标明了“20W”字样，那么电阻为多少？（4）当开关分别调至“1”、“2”、“3”档时，通过的最小电流为多少？3（08昌平一模）如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻Rab=12Ω，当开关S1闭合，S2断开，滑片P滑到b端时，电压表的示数为U1，灯L消耗的功率是其额定功率的；当开关S1、S2同时闭合，滑片P滑到a端时，电流表的额定电压220V功能汽烫、干烫额定功率50HZ蒸汽方式滴下式额定功率1000W质量1.3kg底板面积160放置方式自立式VR1abAS2图31S1R0LRP示数为2A，此时电阻R0的电功率为12W，电压表的示数为U2，且U2∶U1=21∶，求：（1）当开关S1、S2同时闭合，滑片P滑到a端时，电压表的示数；（2）灯L的额定功率．4（08石景山二模）如图23所示，电路中的总电压和灯L的电阻保持不变，两电阻左为R2，右为R1，电阻R2的阻值为10。当闭合开关S1，断开开关S2和S3时，灯L正常发光，电流表示数为I；当闭合开关S1、S2，断开S3时，电流表示数为I’，且I:I’=3:5；当闭合开关S3，断开S1、S2时，灯L的实际功率为其额定功率的，电阻R1消耗的功率为0.3W，求：（1）灯L的额定功率；（2）电源电压。力学压轴题精选1．如图19所示，质量为70kg的工人站在水平地面上，用带有货箱的滑轮组把货物运到高处。第一次运送货物时，放入货箱的货物质量为160kg，工人用力F1匀速拉绳的功率为P1，货箱以0.1rn／s的速度匀速上升，地面对工人的支持力为N1。第二次运送货物时，放入货箱的货物质量为120kg，工人用力F2匀速拉绳，货箱以0.2m／s的速度匀速上升，地面对工人的支持力为N2，滑轮组机械效率为η2。N1与N2之比为15：19。（不计绳重及滑轮摩擦，g取l0N／kg）求：（1）货箱和动滑轮的总质量m；（2）功率P1；（3）机械效率η2。图23AVLS3R1R2S1S22.图23是小刚设计的一个通过简单机械自动拉开开关的装置示意图。该装置主要由滑轮组、配重C、D以及杠杆AB组成，配重C通过细绳与动滑轮相连，配重C、D分别通过支架固连在杠杆AB两端，支架与杠杆垂直。杠杆的B端放在水平台面上，杠杆可以绕支点Ｏ在竖直平面内逆时针转动，开关被拉开前，杠杆在水平位置平衡。已知动滑轮P的质量mP为0.2kg，OA:OB＝3:1，配重D的质量mD为1.5kg,作用在D上的竖直向下的压力F为75N，刚好拉开开关所需的拉力T为6Ｎ。杠杆、支架和细绳的质量均忽略不计，滑轮与轴的摩擦、杠杆与轴的摩擦均忽略不计，ｇ取10N/kg。求：配重C的质量mC等于多少千克，开关刚好能被拉开？3、如图是一个上肢力量健身器示意图。配重A受到的重力为1200N，其底面积为5×10－2m2.B、C都是定滑轮，D是动滑轮；杠杆EH可绕O点在竖直平面内转动，OE：0H＝2：5。小成受到的重力为600N，他通过细绳在H点施加竖直向下的拉力为T1时，杠杆在水平位置平衡，小成对地面的压力为F1，配重A受到的拉力为FA1，配重A对地面的P1为6×103pa。小成在H点施加竖直向下的拉力为T2时，杠杆仍在水平位置平衡，小成对地面的压力为F2，配重A受到的拉力为FA2，配重A对地面的压强P2为4×103pa。已知F1：F2＝20：19，杠杆EH和细绳的质量均忽略不计。求（1）拉力FA2；（2）拉力T2；（3）动滑轮D受到的重...
