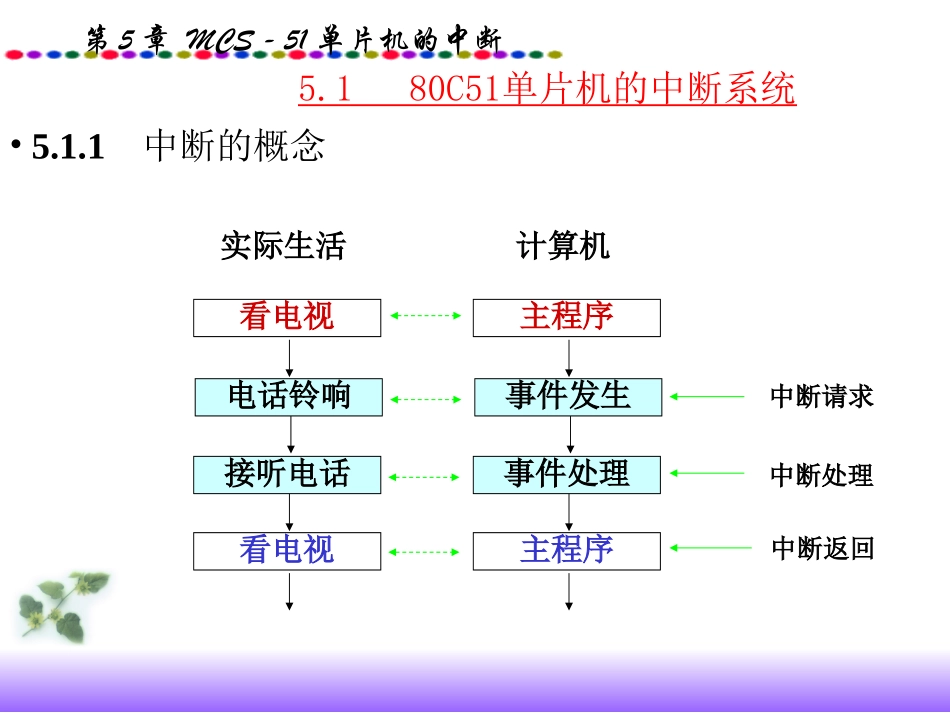

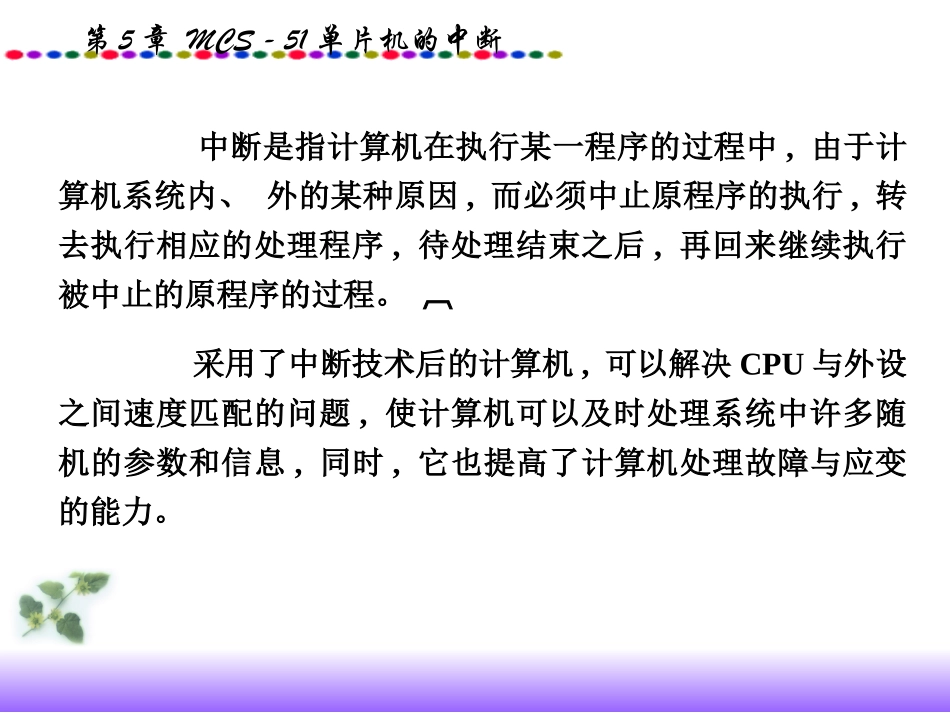

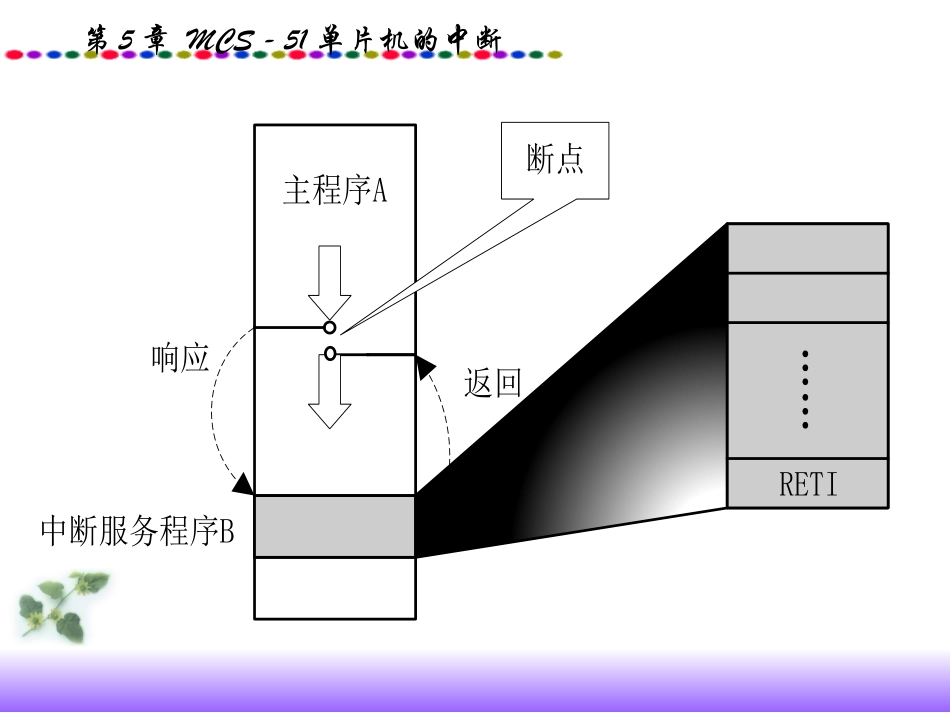

第5章MCS-51单片机的中断看电视中断处理中断请求实际生活中断返回电话铃响接听电话看电视主程序计算机事件发生事件处理主程序•5.1.1中断的概念5.180C51单片机的中断系统第5章MCS-51单片机的中断主程序A响应返回断点RETI……中断服务程序B第5章MCS-51单片机的中断中断是指计算机在执行某一程序的过程中,由于计算机系统内、外的某种原因,而必须中止原程序的执行,转去执行相应的处理程序,待处理结束之后,再回来继续执行被中止的原程序的过程。采用了中断技术后的计算机,可以解决CPU与外设之间速度匹配的问题,使计算机可以及时处理系统中许多随机的参数和信息,同时,它也提高了计算机处理故障与应变的能力。第5章MCS-51单片机的中断中断解决了快速主机与慢速I/O设备的数据传送，还具有如下优点：•分时操作。CPU可以分时为多个I/O设备服务，提高了计算机的利用率；实时响应。CPU能够及时处理应用系统的随机事件，系统的实时性大大增强；可靠性高。CPU具有处理设备故障及掉电等突发性事件能力，从而使系统可靠性提高。第5章MCS-51单片机的中断图5.1MCS-51中断系统结构框图第5章MCS-51单片机的中断中断源是指在计算机系统中向CPU发出中断请求的来源,中断可以人为设定,也可以是为响应突发性随机事件而设置。•5.1.2中断源表5.18051中断源第5章MCS-51单片机的中断1.中断控制寄存器TCONTF1TR1TF0TR0IE1IT1IE0IT0(MSB)(LSB)图5.2TCON格式与中断标志相关的寄存器位地址：8FH8EH8DH8CH8BH8AH89H88H第5章MCS-51单片机的中断•TF1：定时器T1溢出中断标志位，硬件复位为0，T1溢出中断为1。•TF0：定时器T0溢出中断标志位，硬件复位为0，T0溢出中断为1。•TR1、TR0：定时器运行控制位，置0可以停止T0、T1计数，置1可以启动T0、T1计数。第5章MCS-51单片机的中断IE1、IE0：外部中断请求标志位；外部中断请求有效时自动置位，CPU响应中断请求后，由硬件自动复位，以等待下次中断。硬件复位为0，来中断则相应置1。IT1、IT0：外部中断触发方式控制位，置0可以设为电平触发，置1可以设为负边沿触发。第5章MCS-51单片机的中断2.串行口控制寄存器SCON图5.3SCON格式SM0SM1SM2RENTB0RB0TIRI(MSB)LSB位地址：9FH9EH9DH9CH9BH9AH99H98H第5章MCS-51单片机的中断TI：发送中断标志位RI：接收中断标志位CPU能自动置位，执行中断服务程序后由指令来清除标志位，以便响应下次中断请求。第5章MCS-51单片机的中断MCS-51单片机有5个（8052有6个）中断源,为了使每个中断源都能独立地被允许或禁止,以便用户能灵活使用,它在每个中断信号的通道中设置了一个中断屏蔽触发器。只有该触发器无效,它所对应的中断请求信号才能进入CPU,即此类型中断开放。否则,即使其对应的中断标志位置1,CPU也不会响应中断,即此类型中断被屏蔽了。同时CPU内还设置了一个中断允许触发器,它控制CPU能否响应中断。•5.1.2中断控制1.中断允许控制（IE）第5章MCS-51单片机的中断图5.4IE格式EAXET2ESET1EX1ET0EX0(MSB)(LSB)位操作（EA＝1；ET1＝1；）或字节操作（IE＝0x88；）第5章MCS-51单片机的中断EA：中断总控开关。EA=1，CPU开总中断；EA=0，CPU关总中断。ET2:定时器2中断允许位。ET2=1，允许T2中断；ET2=0，禁止T2中断；ES:串行口中断允许位。ES=1，允许串行口中断；ES=0，禁止串行口中断；ET1:定时器1中断允许位。ET1=1，允许T1中断；ET1=0，禁止T1中断；第5章MCS-51单片机的中断EX1:外部中断1INT1允许位。EX1=1，允许INT1中断；EX1=0，禁止INT1中断；ET0:定时器0中断允许位。ET0=1，允许T0中断；ET1=0，禁止T0中断；EX0:外部中断1INT0允许位。EX0=1，允许INT0中断；EX0=0，禁止INT0中断；第5章MCS-51单片机的中断2.中断优先级的控制（IP）XXPT2PSPT1PX1PT0PX0(MSB)(LSB)图5.5IP的格式分两级中断，每个中断源均可设置为高或低两种中断级别，高优先级中断先得到执行，而且可以在低优级中断服务程序中响应高优先级的中断，形成两级中断嵌套。高优先级置1，低优先级置0。第5章MCS-51单片机的中断表5.2同级内第二优先级次序第5章MCS-51单片机的中断中断优先级越高,则响应优先权就越高。当CPU正在执行中断服务程序时,又有中断优先级更高的中断申请...
