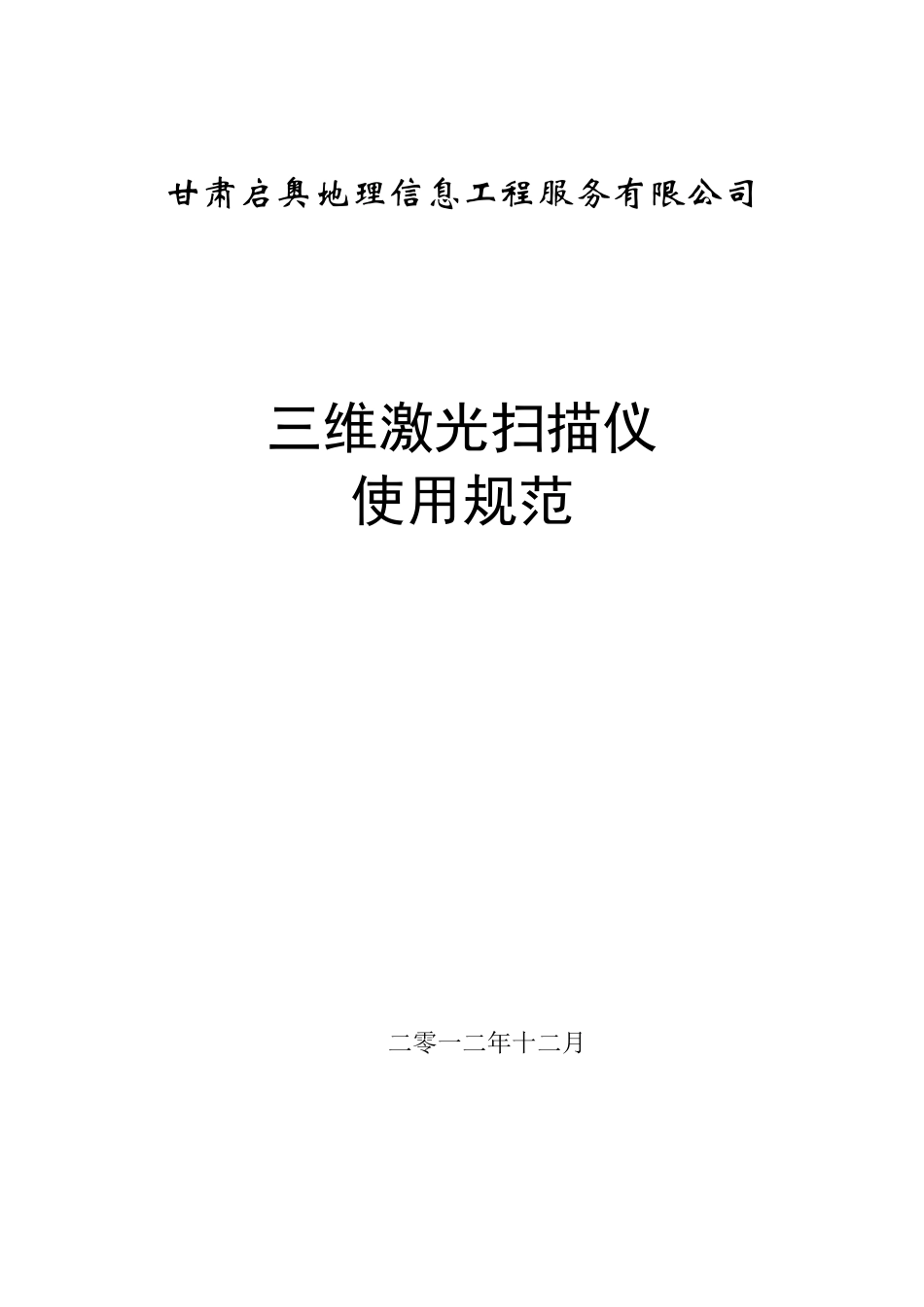

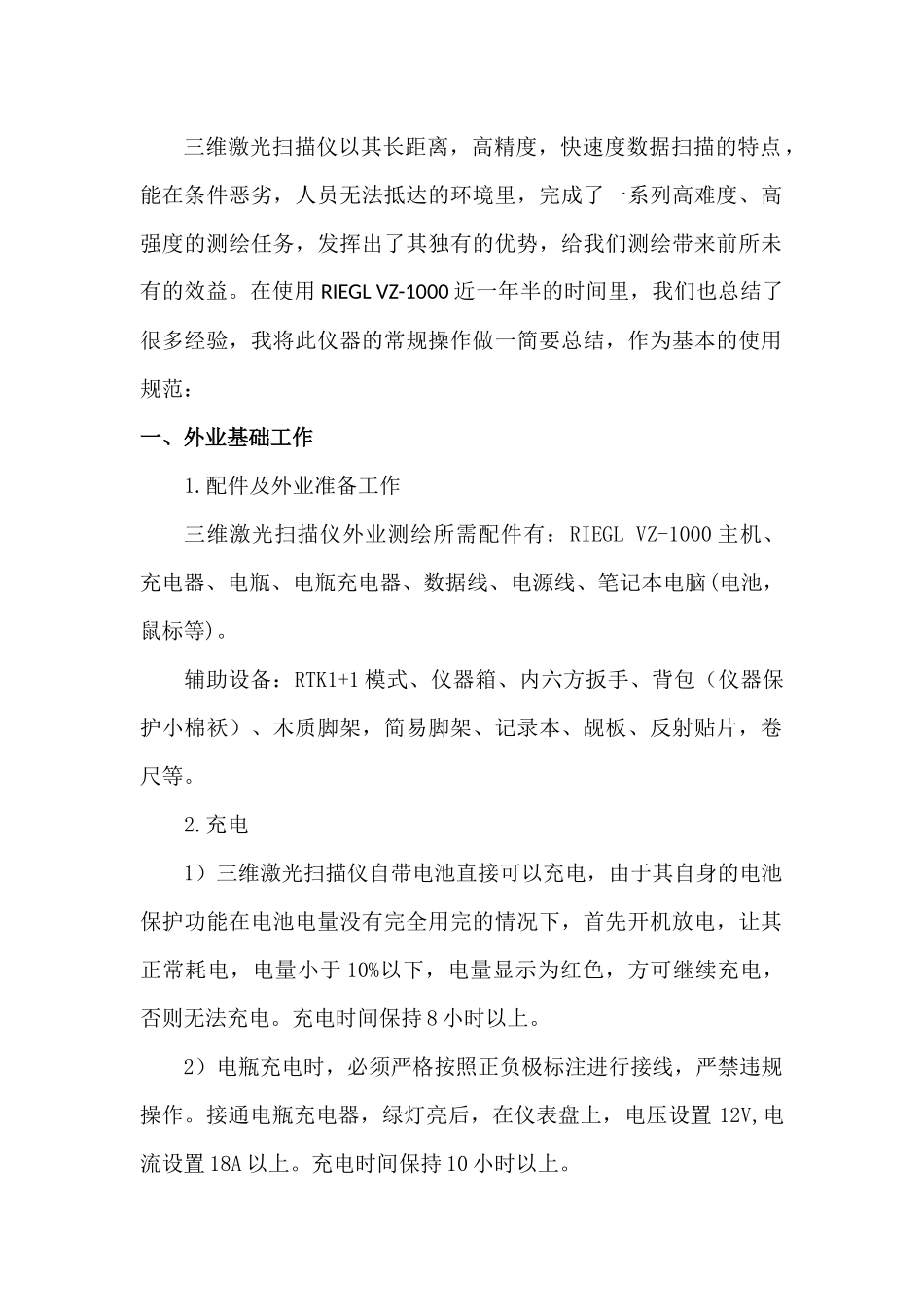

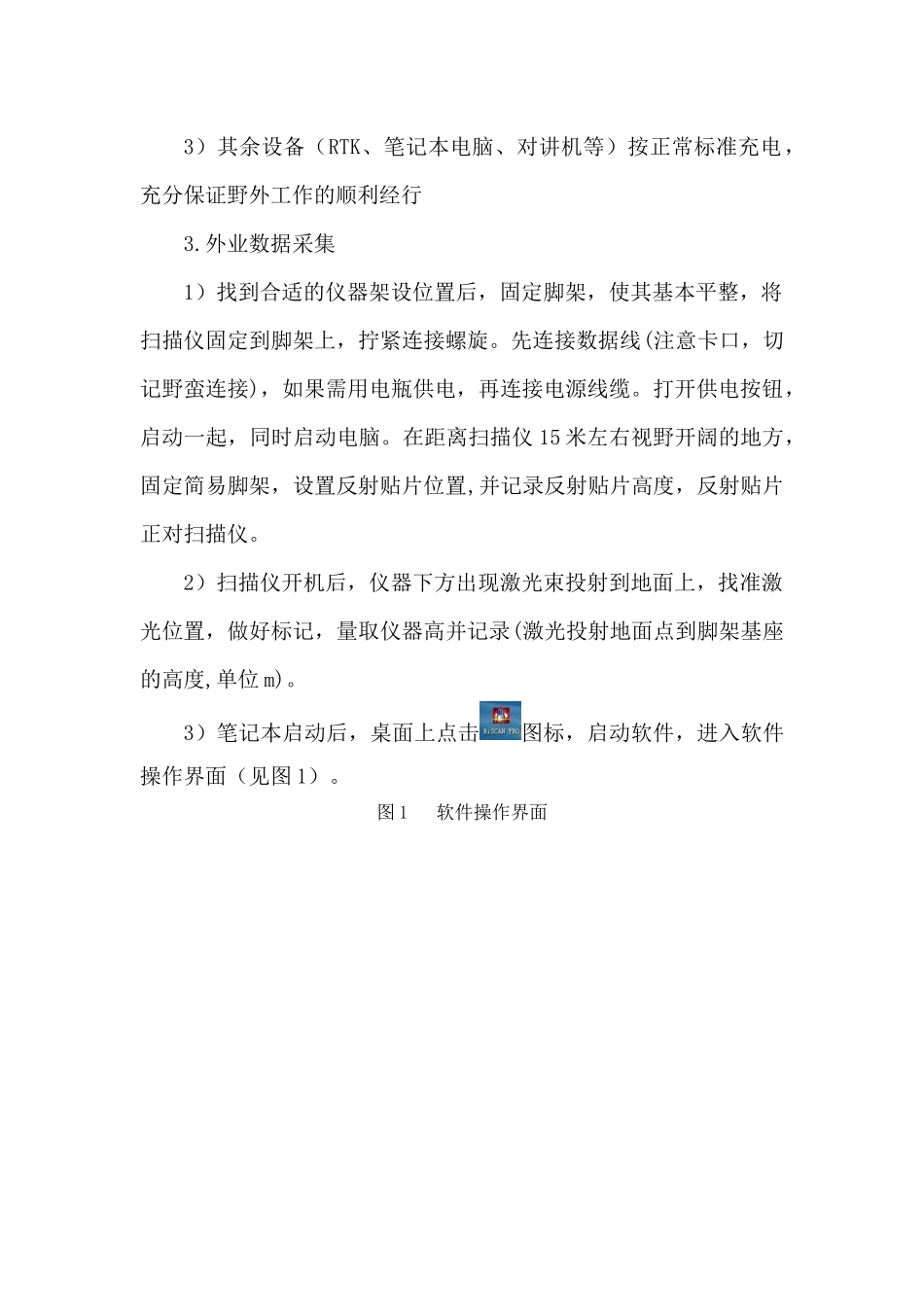

甘肃启奥地理信息工程服务有限公司三维激光扫描仪使用规范二零一二年十二月三维激光扫描仪以其长距离，高精度，快速度数据扫描的特点，能在条件恶劣，人员无法抵达的环境里，完成了一系列高难度、高强度的测绘任务，发挥出了其独有的优势，给我们测绘带来前所未有的效益。在使用RIEGLVZ-1000近一年半的时间里，我们也总结了很多经验，我将此仪器的常规操作做一简要总结，作为基本的使用规范：一、外业基础工作1.配件及外业准备工作三维激光扫描仪外业测绘所需配件有：RIEGLVZ-1000主机、充电器、电瓶、电瓶充电器、数据线、电源线、笔记本电脑(电池，鼠标等)。辅助设备：RTK1+1模式、仪器箱、内六方扳手、背包（仪器保护小棉袄）、木质脚架，简易脚架、记录本、觇板、反射贴片，卷尺等。2.充电1）三维激光扫描仪自带电池直接可以充电，由于其自身的电池保护功能在电池电量没有完全用完的情况下，首先开机放电，让其正常耗电，电量小于10%以下，电量显示为红色，方可继续充电，否则无法充电。充电时间保持8小时以上。2）电瓶充电时，必须严格按照正负极标注进行接线，严禁违规操作。接通电瓶充电器，绿灯亮后，在仪表盘上，电压设置12V,电流设置18A以上。充电时间保持10小时以上。3）其余设备（RTK、笔记本电脑、对讲机等）按正常标准充电，充分保证野外工作的顺利经行3.外业数据采集1）找到合适的仪器架设位置后，固定脚架，使其基本平整，将扫描仪固定到脚架上，拧紧连接螺旋。先连接数据线(注意卡口，切记野蛮连接)，如果需用电瓶供电，再连接电源线缆。打开供电按钮，启动一起，同时启动电脑。在距离扫描仪15米左右视野开阔的地方，固定简易脚架，设置反射贴片位置,并记录反射贴片高度，反射贴片正对扫描仪。2）扫描仪开机后，仪器下方出现激光束投射到地面上，找准激光位置，做好标记，量取仪器高并记录(激光投射地面点到脚架基座的高度,单位m)。3）笔记本启动后，桌面上点击图标，启动软件，进入软件操作界面（见图1）。图1软件操作界面二、数据采集1.设置、连接仪器1）点击系统主界面“project”菜单，在出现的下拉菜单中点击“new”，出现新建工程对话框（见图2）。在“保存在（I）”选项中选择合适的工作目录，“文件名”选项中输入工作名称，切记默认，比如输入“天水”保存类型选择默认，然后点击“保存”。图2操作界面图3操作界面2）工程建立完成后，系统返回最初操作界面，左侧出现树形文件夹，右击顶端的项目名称，选择“attributes”选项，图3所示。出现（图4）对话框在“instrument”选项中，蓝色显示区内IP地址栏输入(192.168.0.125)，照相机选择“Nik0nD300s”点击“OK”确定。3）点击“Tool”菜单，选择“scannersearch(newwork)…”选项，在弹出（图5）的对话框里，系统会自动查找设备。4）查找到扫描仪并在对话框中显示名称后，点击“Apply”后关闭，会在工具栏中出现图标，表示仪器连接成功。若不能正常连接，请多重复几次。图4操作界面图5操作界面2.数据采集1）右击窗口左侧树形文件夹中的“Scans”出现延伸子菜单，点击“Newscanposition…”,弹出对话框，在“NAME”中输入测站名，默认为“Scanpos001”。经验告诉我们，在测绘任务繁重或测站很多的情况下，输入“N-M”这样的名称有利于记忆，也方便以后的数据处理。N表示天数，M表示测站数，“N-M”表示那一天的那一站。比如“2-3”表示第二天的第三站。我们以默认方式为例，点击确定。2）在出现的“Scanpos001”上单击右键，出现延伸子菜单，点击“Newsinglescan”,出现如图6对话框,进行扫描设置。图6操作界面根据下图7提示先点击“Overview”做全局查看模式，然后设置垂直起始角度（Startangle[deg]）为30°，垂直结束角度(stopangle[deg])为130°，也就是说垂直角度最大100°;同样设置水平示角度（Startangle[deg]）为0°，水平终止角度(stopangle[deg])为360°，说明仪器扫描一周。在今后的工作中，作业员可以根据经验，精确掌握角度。图7操作界面在“Measurementprogram”选项中根据需求选择不同的射程距离模式。默认模式有4种：1400m(70kHz)、1200m(100kHz)、950m(150kHz)、450m(300kHz).在“Onlinev...
