《机械设计基础》第五版角接触向心轴承轴向载荷的计算11VIP免费

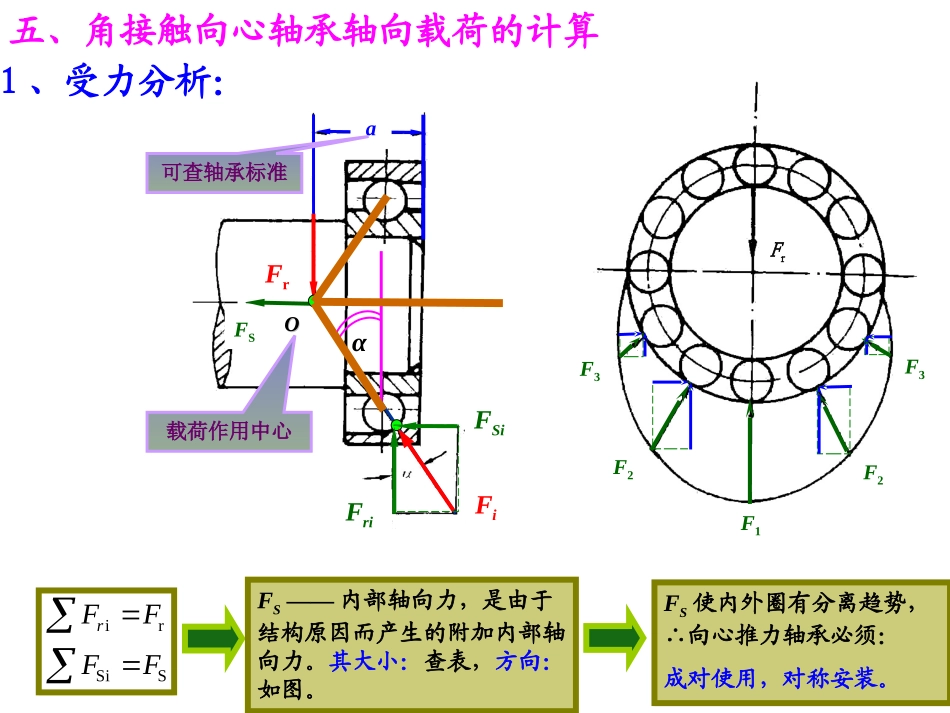

五、角接触向心轴承轴向载荷的计算1、受力分析：F1F2F2F3F3FraFrOO载荷作用中心可查轴承标准FiFriFSiFSαirSiSrFFFFFS——内部轴向力，是由于结构原因而产生的附加内部轴向力。其大小：查表，方向：如图。FS使内外圈有分离趋势，∴向心推力轴承必须：成对使用，对称安装。2、角接触轴承的安装方法一般有两种安装形式：●正装－面对面安装两轴承外圈的窄边相对，即内部轴向力指向相对。●反装－背靠背安装两轴承外圈的宽边相对，即内部轴向力指向相背。正装时跨距短，轴刚度大；正装时跨距短，轴刚度大；反装时跨距长，轴刚度小；反装时跨距长，轴刚度小；为简化计算，认为支反力作用于轴承宽度的中点。FAFS1FS2FAFS1FS23、角接触轴承的轴向载荷Fa当外载既有径向载荷又有轴向载荷时，角接触轴承的轴向载荷Fa＝？要同时考虑轴向外载FA和内部轴向力FS。①①轴承正装时：轴承正装时：●若FS2+FA>FS1（图C）如图所示为两向心角接触轴承1、2面对面安装，FS1、FS2和Fr1、Fr2分别为两轴承的内部轴向力与径向载荷，FA为作用于轴上的轴向力,图b为受力简图。如图有两种受力情况：Ⅰb)FS1FS2FAⅡⅠb)S1S2FAⅠc)FS1FS2FAⅡFS2+FA>S1Fa1=FS2+FAFa2=FS2由于轴承1的右端已固定，轴不能向右移动，轴承1被压紧。由平衡条件得轴承1(压紧端)承受的轴向载荷压紧端：Fa1=FA+FS2轴承2(放松端)承受的轴向载荷：放松端：Fa2=FS2●若FS2+FA
