《发电厂电气部分》课后题部分答案VIP免费

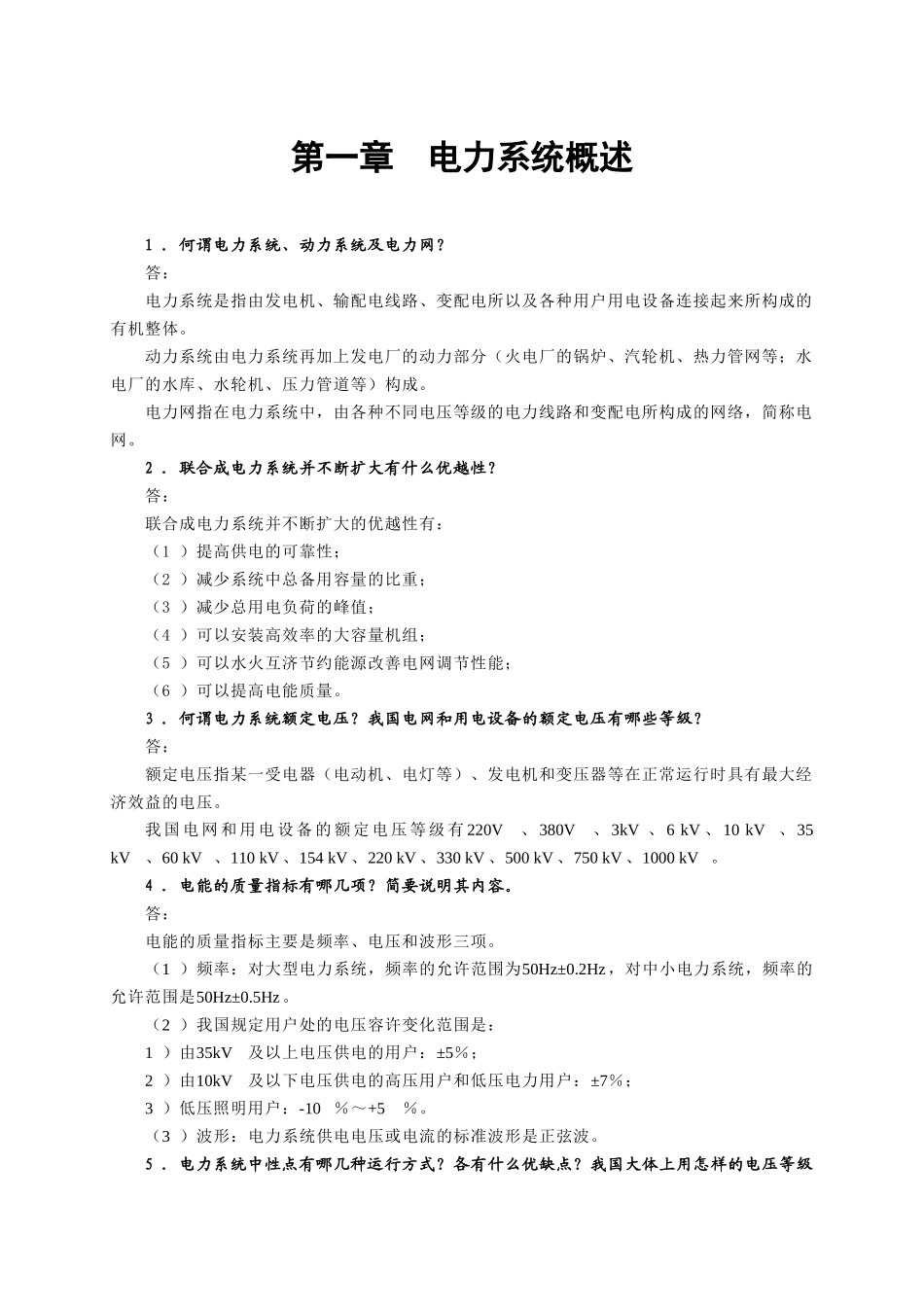

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。我国电网和用电设备的额定电压等级有220V、380V、3kV、6kV、10kV、35kV、60kV、110kV、154kV、220kV、330kV、500kV、750kV、1000kV。4．电能的质量指标有哪几项?简要说明其内容。答：电能的质量指标主要是频率、电压和波形三项。（1）频率：对大型电力系统，频率的允许范围为50Hz±0.2Hz，对中小电力系统，频率的允许范围是50Hz±0.5Hz。（2）我国规定用户处的电压容许变化范围是：1）由35kV及以上电压供电的用户：±5％；2）由10kV及以下电压供电的高压用户和低压电力用户：±7％；3）低压照明用户：-10％～+5％。（3）波形：电力系统供电电压或电流的标准波形是正弦波。5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。其中经电阻接地又分经高电阻接地、经中电阻接地和经低电阻接地三种。中性点直接接地、经中电阻接地和经低电阻接地称为大接地电流系统；中性点不接地、经消弧线圈接地和经高电阻接地称为小接地电流系统。（2）各运行方式的优缺点小接地电流系统的优点：单相接地时，三相间线电压仍保持对称和大小不变，对电力用户的继续供电并无影响。缺点：两个非故障相的对地电压升高至3倍，所以在中性点不接地的电力网中，各种设备的对地绝缘应按线电压设计，才能承受在一相接地时，非故障相对地电压的升高影响。在中性点不接地的电力网中，一相接地时接地点的接地电流等于正常时相对地电容电流的三倍，经消弧线圈接地的电力网中，可以大大减小一相接地时接地点的接地电流，但欠补偿时容易发生振荡，引起内过电压。大接地电流系统的优点：单相接地时，非故障相对地电压保持不变，各种设备的对地绝缘按相电压设计即可。缺点：可靠性较低，发生单相接地故障时，故障的送电线路被切断，因而使用户的供电中断。经电阻接地运行方式的优点：使接地电容电流向阻性发展，避免系统振荡引起过电压。缺点：高电阻接地不适用于故障电容电流大于4～5A的网络，应用范围较小。低电阻接地接地时则接地电流较大。（3）目前我国所用的电压等级范围1）对于6～l0kV系统，主要由电缆线路组成的电网，在电容电流超过7A时，采用电阻接地。在电容电流低于7A，或由架空线组成的电网，则采用不接地的运行方式；2）6~20kV发电机或调相机回路，中性点可采用不接地、经消弧线圈接地或高电阻接地方式（即经过二次侧接电阻的接地变压器接地）；3）35kV系统，一般均采用中性点经消弧线圈接地的方式；4）110kV及以上系统，一般均采用中性点直接接地的方式。在一些多雷山区，为了提高供电的可靠性，有的110kV系统中性点也采用经消弧线圈接地的方式；5）1kV以下系统，中性点采用不接地的方式运行。380/220V三相四线制电网的中性点，是为了适应受电器取得相电压的需要而直接接地。6．如何计算系统单相接地时的电容电流?如何选择消弧线圈容量?答：（1）线路一相接地电容电流可近似地用下列公式估计：1）对于架空电网IC=(2.7～3.3)U-×10-3（A）式中的系数，没有架空地线时取2.7，有架空地线时取3.3。对于同杆架设的双回路，电容...
