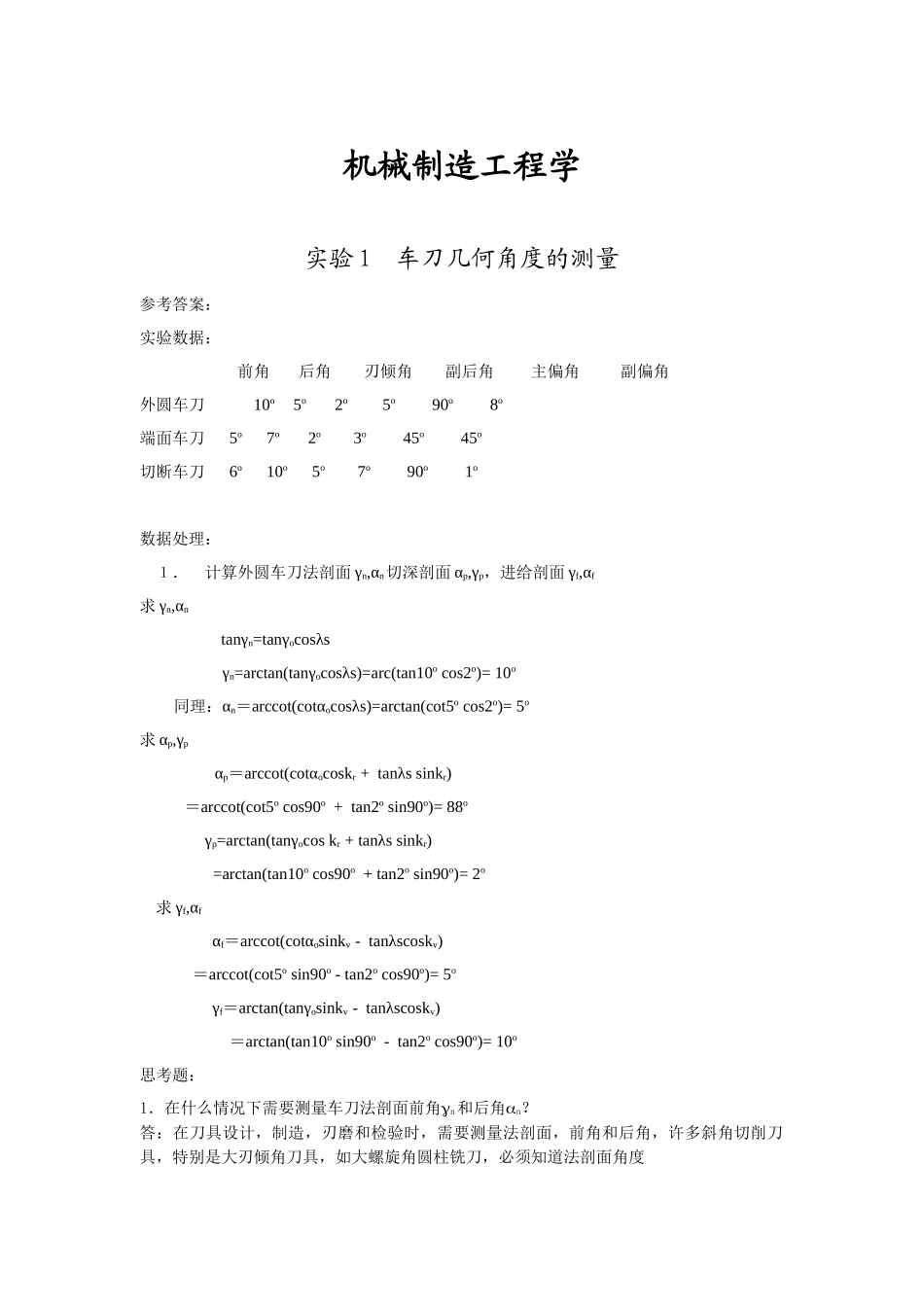

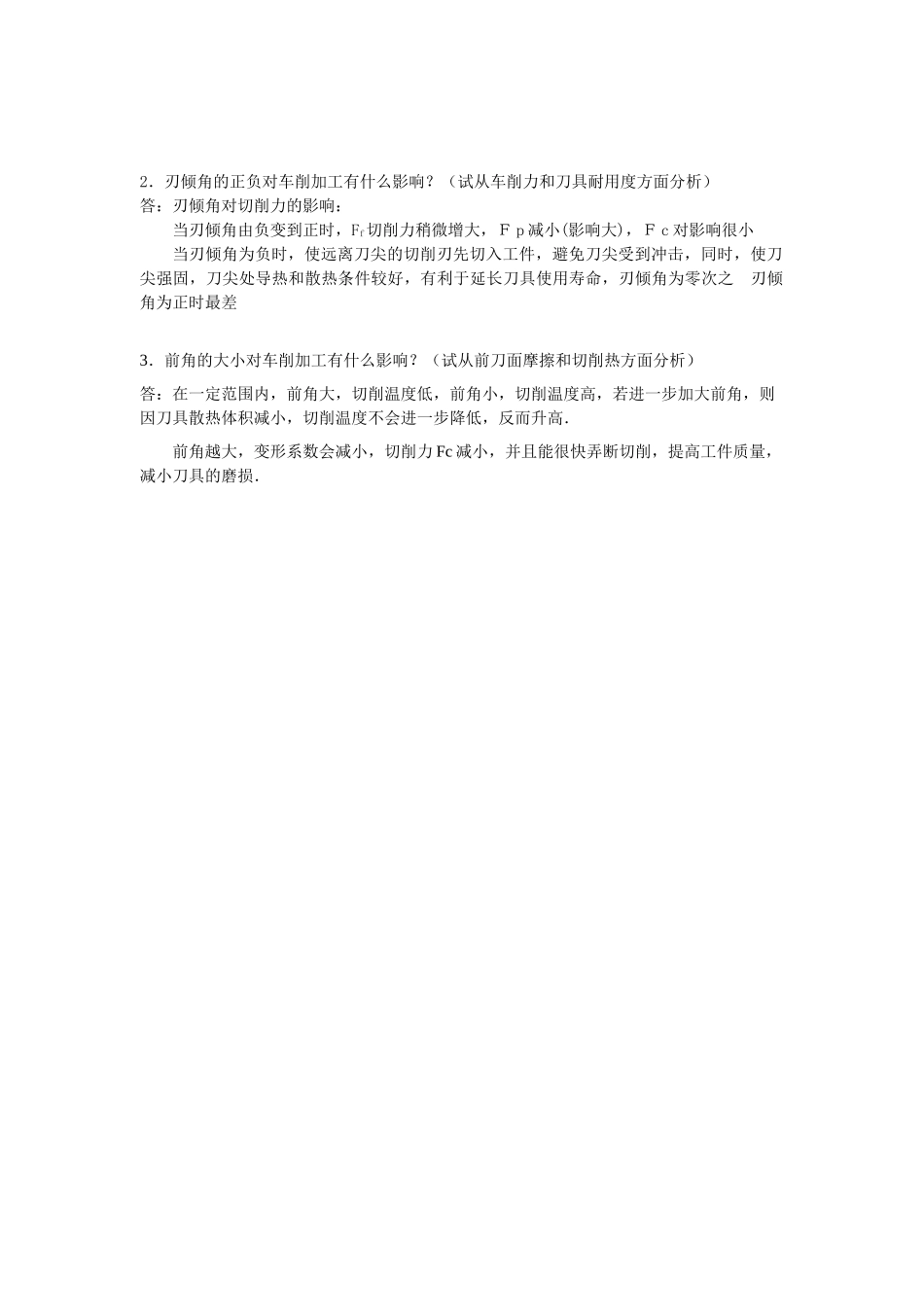

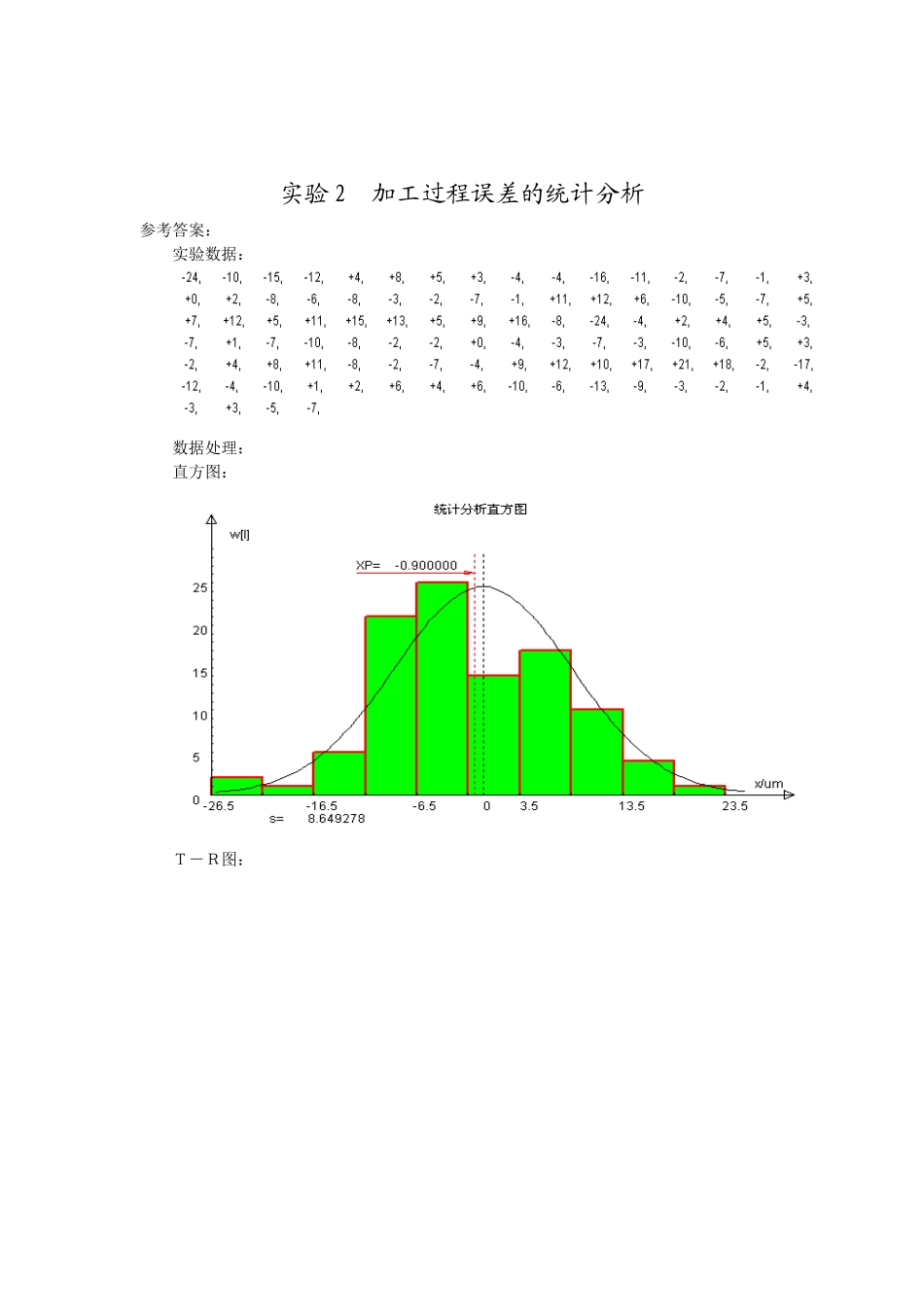

机械制造工程学实验1车刀几何角度的测量参考答案：实验数据：前角后角刃倾角副后角主偏角副偏角外圆车刀10o5o2o5o90o8o端面车刀5o7o2o3o45o45o切断车刀6o10o5o7o90o1o数据处理：１．计算外圆车刀法剖面γn,αn切深剖面αp,γp，进给剖面γf,αf求γn,αntanγn=tanγocosλsγn=arctan(tanγocosλs)=arc(tan10ocos2o)=10o同理：αn＝arccot(cotαocosλs)=arctan(cot5ocos2o)=5o求αp,γpαp＝arccot(cotαocoskr+tanλssinkr)＝arccot(cot5ocos90o+tan2osin90o)=88oγp=arctan(tanγocoskr+tanλssinkr)=arctan(tan10ocos90o+tan2osin90o)=2o求γf,αfαf＝arccot(cotαosinkv-tanλscoskv)＝arccot(cot5osin90o-tan2ocos90o)=5oγf＝arctan(tanγosinkv-tanλscoskv)＝arctan(tan10osin90o-tan2ocos90o)=10o思考题：1．在什么情况下需要测量车刀法剖面前角n和后角n？答：在刀具设计，制造，刃磨和检验时，需要测量法剖面，前角和后角，许多斜角切削刀具，特别是大刃倾角刀具，如大螺旋角圆柱铣刀，必须知道法剖面角度2．刃倾角的正负对车削加工有什么影响？（试从车削力和刀具耐用度方面分析）答：刃倾角对切削力的影响：当刃倾角由负变到正时，Ff切削力稍微增大，Ｆp减小(影响大)，Ｆc对影响很小当刃倾角为负时，使远离刀尖的切削刃先切入工件，避免刀尖受到冲击，同时，使刀尖强固，刀尖处导热和散热条件较好，有利于延长刀具使用寿命，刃倾角为零次之刃倾角为正时最差3．前角的大小对车削加工有什么影响？（试从前刀面摩擦和切削热方面分析）答：在一定范围内，前角大，切削温度低，前角小，切削温度高，若进一步加大前角，则因刀具散热体积减小，切削温度不会进一步降低，反而升高．前角越大，变形系数会减小，切削力Fc减小，并且能很快弄断切削，提高工件质量，减小刀具的磨损．实验2加工过程误差的统计分析参考答案：实验数据：数据处理：直方图：Ｔ－Ｒ图：Ｔ－Ｑ图：实验３PLC顺序控制设计与调试参考答案：实验程序：梯形图：指令表：31OUTT3K5034MPP35ANDT336OUTC1K339END思考题：1．编写能实现下列要求的PLC控制程序：2．编写十字路口交通信号灯PLC控制程序。实验４C轴（工作台）控制参考答案：实验程序：梯形图：指令表：思考题：1．如果向步进电机每发送8000个脉冲，C轴旋转多少度？答：C轴将旋转：8000/(64*200*38)*360=5.92旋转5.92度2．如果使C轴旋转135度，须向步进电机发送多少脉冲？答：须发送脉冲数为：135/360*64*200*38=182400(个)3．步进电机通过蜗轮蜗杆控制C轴旋转，力矩是增大还是减少？答：旋转力矩会增大若不考虑传动系统的能量损失，则P1W1=P2W2=...=PnWn故有Tc/T1=W1/Wc=n1/nc=i=38,即Ｔc=38T1，显然C轴力矩增大4．步进电机细分驱动和非细分驱动的主要区别是什么？答：它们的主要区别是：细分驱动能实现１，２，４，８，１６，３２细分，采用不同的细分，电机进一步时，驱动器向它发送的脉冲就不一样，而非细分驱动就只能实现一种细分方式，且每次发送的脉冲相同．实验５微加工中心选刀换刀实验参考答案：机械手选刀和换刀动作状态表：序号名称主轴松刀1YA刀库前进2YA选刀命令M128刀库旋转命令转换主令0Y轴原位定位完成1Z轴原位定位完成2Y轴定位定位完成4刀库前进＋1SQ5主轴松刀＋3SQ7Y轴后退定位完成8刀库旋转选刀完成10Y轴前进定位完成11主轴夹刀－4SQ12刀库后退－2SQ12Y轴定位定位完成选刀换刀实验面板接线表：连接端点连接端点部件PLC面板部件刀库(步进)其它端子名称X10Y轴前极限(右端)端子名称1＋5VX11Y轴后极限(右端)2FPX12Y轴原位(右端)3RPX40主轴松刀(右端)S/S24V地X41刀库前进（右端）DOG刀库原位(右)X42刀库后退进（右端）VIN＋5VY0C轴（步进）2COM05V地Y1Y轴伺服－脉冲4Y2C轴（步进）3部件Y轴交流伺服其它Y3Y轴伺服－方向6端子名称3＋24VY4Y轴伺服使能295Y10X轴正向手动7Y11X轴负向手动8Y轴前极限（右）Y12X轴回原位9Y轴后极限（右）Y14Z轴正向手动Y15Z轴负向手动Y16Z轴回原位COMY轴前极限（左端）COM15V地、Y轴交流伺服41部件C轴(步进)直流电源COM2端子名称1＋5VCOM3COM4X轴COM1注：各部件之间的重复接线不再标出思考题：1．微加...
