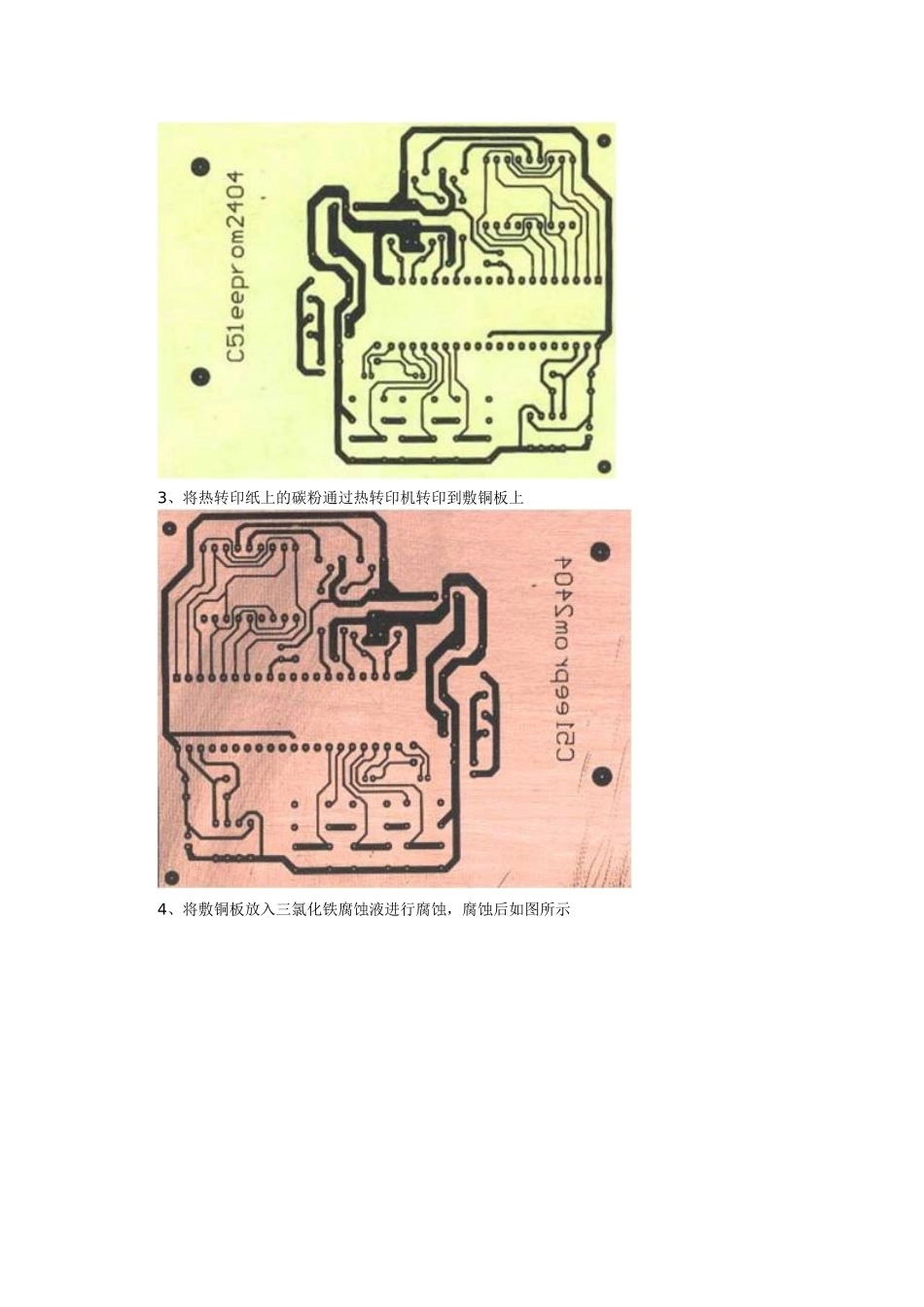

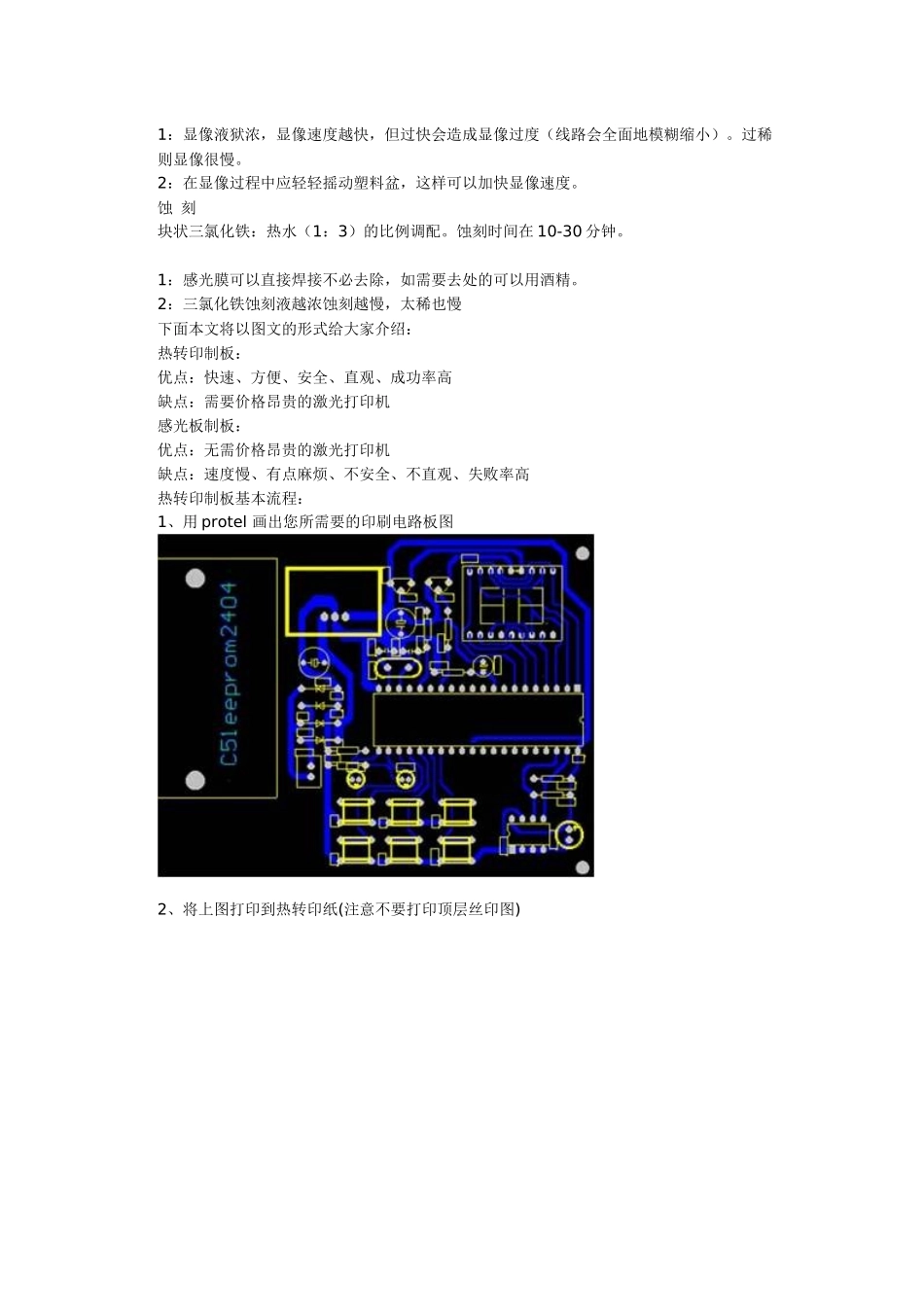

最详细的感光电路板制作方法我们这样的电子爱好者，做PCB板老是有点头疼，找专业公司做，费用太贵，用万能板焊的效果又不好，下面我们介绍一种廉价简洁的好方法--感光电路板，首先介绍一下感光电路板制作总体流程，用框图的形式来表：制作过程：1.原稿制作（喷墨【硫酸纸】、激光【硫酸纸/透明菲林】、光绘非林）2.曝光（曝光机60～180秒；太阳光5-10分钟；日光灯8-10分钟）3.显像（专用显像剂）4.蚀刻（三氯化铁）5.钻孔（小电钻）过程制作方法注意事项原稿制作1.把您设计好的电路图用激光（喷墨）打印机以透明、半透明或70g复印纸打印出（激光最细0.2mm，喷墨最细0.3mm）2.光绘机，或照相之底片，最细0.1mm3.由转印纸，贴带，或绘图所制作之透明或半透明稿件（可用硫酸纸做）4.由影印机复制之透明或半透明稿件。1.打印原稿时选择镜像打印，电路图打印墨水（碳粉）面必须与绿色的感光膜面紧密接触，以获得最高的解析度。2.线路部分如有透光破洞，应用油性黑笔修补。3.稿面需保持清洁无污物。曝光首先撕掉保护膜，将打印好的线路图的打印面（碳粉面/墨水面）贴在感光膜面上，再以玻璃紧压原稿及感光板，越紧密解析度越好。A:用9W日光灯曝光，距离4CM（玻璃至灯管间距）标准时间：8～10分钟（透明稿）。13～15分钟（半透明稿）B:用太阳光曝光：强太阳光透明稿需1～2分钟（半透明稿件需2～4分钟）弱日光透明稿需5～10分钟（半透明稿需10～15分钟）1：制造日期超过半年时，每半年需要增加10～15％的曝光时间。2：以A法制作如感光板宽度超过10CM时，请以两支日光灯平均照射或以1支灯分2区或3区照射。3：请保持感光板板面及原稿清洁。显像1：调制显像剂：显像剂：水（1：20），即1包20g显像剂配400cc水。（请用塑料盆，不能用金属盆）2：显像：膜面朝上放感光板在塑料盆里。1：显像液狱浓，显像速度越快，但过快会造成显像过度（线路会全面地模糊缩小）。过稀则显像很慢。2：在显像过程中应轻轻摇动塑料盆，这样可以加快显像速度。蚀刻块状三氯化铁：热水（1：3）的比例调配。蚀刻时间在10-30分钟。1：感光膜可以直接焊接不必去除，如需要去处的可以用酒精。2：三氯化铁蚀刻液越浓蚀刻越慢，太稀也慢下面本文将以图文的形式给大家介绍：热转印制板：优点：快速、方便、安全、直观、成功率高缺点：需要价格昂贵的激光打印机感光板制板：优点：无需价格昂贵的激光打印机缺点：速度慢、有点麻烦、不安全、不直观、失败率高热转印制板基本流程：1、用protel画出您所需要的印刷电路板图2、将上图打印到热转印纸(注意不要打印顶层丝印图)3、将热转印纸上的碳粉通过热转印机转印到敷铜板上4、将敷铜板放入三氯化铁腐蚀液进行腐蚀，腐蚀后如图所示5、用汽油清洗电路板上的黑色碳粉则出现如图所示6、用电路板打孔机进行打印，则出现如下图所示感光版制板基本流程：合适人群：我在读书，我要做实验板，但我没钱。不适合人群：我有钱买实验板，我用老板的钱买板，我家开制板厂。目的：让大家会用感光电路板，做好看的板搞什么都要投资的，不过做电路板中投资最少的应该是热传印和感光板了，热传印我没做过，主要没有激光打印机，楼下的复印店也不愿意帮我打印到热传印纸上，说怕伤了激打，哼，没办法。只好做感光的。1.准备好你的电路图：第一次做不要把线画的太细，最好就是用一点碎料板来做做，自己估计好感光时间。以下我用我以前的PCB来做实验：2.用你的打印机打印出来吧：打印的图纸一定要是你认为最漂亮的，如果用喷墨，请用贵点的薄的那种照片纸（当然不要象照片那么厚，呵呵）我的纸就是很薄的了。打印出来后仔细观察，有时候有断线。没错，只要你眼睛观察的出的断线，感光板就跟你照做不误。即使有一点问题，都要重新印过。损失一张纸比损失一个板要来的好,另外，有人喜欢用半透明的硫酸纸，其实不好，硫酸纸主要的打印效果不好，墨水有时候?散开来，本来1MM的线就变成1.2MM，你就麻烦了。当然，如果你的线距是2-3MM这么宽，就没问题。如果你有台很贵的激光打印机。。。那上面的当我没说过3.感光板。很多人问我价格，其实在广州，9元就可以买到10*15CM的板了，很够用了，我现在做过的最大...
