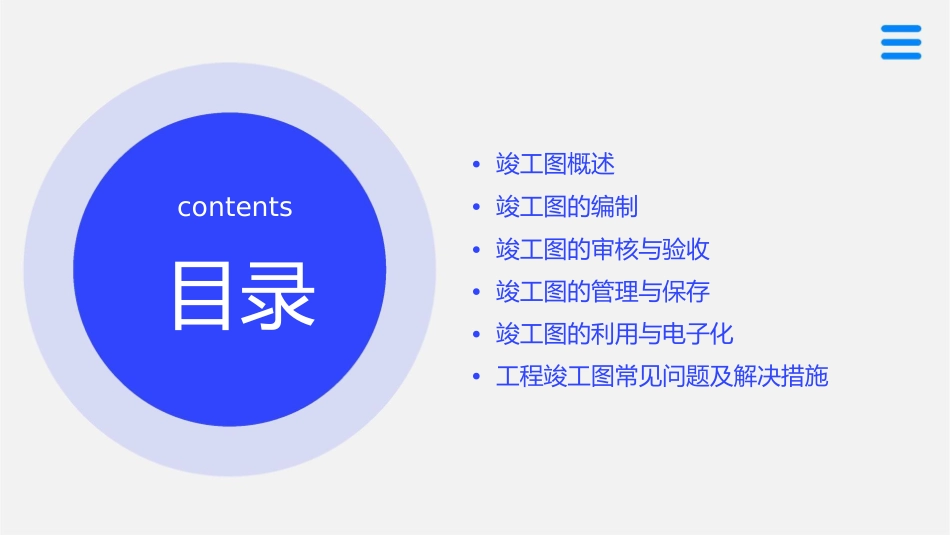

目五工程竣工管理件•竣工图概述contents•竣工图的编制•竣工图的审核与验收•竣工图的管理与保存•竣工图的利用与电子化•工程竣工图常见问题及解决措施目录竣工图的定义竣工图指在工程竣工后，按照工程实际施工结果绘制的图纸，包括建筑、结构、给排水、电气、暖通等专业。竣工图与施工图的区别竣工图是实际施工结果的反映，而施工图是设计阶段的图纸，可能不包括施工过程中的所有变更。竣工图的重要性工程验收依据工程审计与纠纷解决竣工图是工程验收的重要依据，用于核对实际施工是否符合设计要求。竣工图在工程审计和解决纠纷中起到关键作用，能够提供准确的施工记录。后期维护和改建参考竣工图是后期维护、改建的重要参考，能够提供实际施工的详细信息。竣工图的分类010203按专业划分按修改情况划分按图纸类型划分建筑、结构、给排水、电气、暖通等专业竣工图。未修改、小修改、大修改竣工图。蓝图、彩图、电子版竣工图。编制流程收集资料收集施工图纸、施工合同、施工变更记录等相关资料。绘制底图签字盖章在竣工图上签字盖章，确认图纸的有效性。根据施工图纸和现场实际情况，绘制竣工图的底图。审核校对标注内容对竣工图进行审核校对，确保图纸内容准确无误。在底图上标注出各项工程内容，包括建筑、结构、给排水、电气等专业的施工情况。编制要求归档管理内容真实规范标准签字盖章竣工图必须真实反映工程实际情况，不得随意更改或隐瞒。竣工图应符合国家制图标准和行业规范，保证图纸质量。竣工图必须由相关负责人签字盖章，确认其有效性。竣工图应按要求进行归档管理，方便后续查阅和使用。编制方法手绘法摄影法CAD软件法根据现场实际情况，直接在图纸上绘制竣工图。通过拍摄施工现场照片，再结合底图进行绘制。利用CAD软件进行绘制，可以更加高效地完成竣工图的编制。审核内容01020304竣工图的完整性竣工图的准确性竣工图的合规性竣工图的清晰度检查竣工图是否完整，包括总平面图、建筑、结构、给排水、电气等各个专业图纸。核实竣工图是否准确反映施工实际情况，包括尺寸、标高等信息是否与现场一致。检查竣工图是否符合相关法规和规范要求，如制图标准、设计变更等。确保竣工图清晰可读，图面整洁，无涂改、模糊等现象。验收标准01020304符合国家相关法律法规和规范竣工图完整、准确、合规、清无重大遗漏或错误。要求。晰。施工实际情况与竣工图相符。审核与验收流程提交竣工图及相关资料由施工单位向建设单位提交竣工图及相关资料。初步审核建设单位对提交的竣工图进行初步审核，主要检查完整性。现场核对对重要的施工节点或难以确定的图纸内容，进行现场核对。审核与验收流程详细审核整改与复核对竣工图的准确性、合规性、清晰度等进行详细审核。施工单位根据审核意见进行整改，并提交复核。出具审核意见验收合格针对审核发现的问题或不足，出具审核意见。经过整改与复核后，竣工图通过验收，建设单位出具验收合格报告。管理规定竣工图应由施工单位负责编制，需加盖竣工图章，并由相关负责人签字确认。竣工图应真实反映工程实际情况，不得随意涂改、伪造。竣工图应按专业、系统等分类整理，便于查阅和调用。保存方式竣工图应以纸质版和电子版两种形式电子版竣工图应存储在可靠的存储设备中，并定期备份，防止数据丢失。保存。纸质版竣工图应存放在干燥、通风的专用档案柜中，注意防火、防潮、防虫。借阅与复制规定借阅和复制竣工图应经过相关负责人审批，并办理相关手续。借阅和复制竣工图应遵守保密规定，不得随意泄露图纸信息。借阅和复制竣工图应做好登记和签收工作，防止图纸流失和损坏。利用方式施工参考工程维修与改造竣工图是施工过程中的重要参考依据，用于核对实际施工是否符合设计要求。在工程维修、改造或扩建时，竣工图提供原始设计资料，便于工程规划和施工。审计与验收历史资料保存竣工图是工程审计、验收的重要依据，确保工程符合相关法规和标准。竣工图作为工程历史资料，对于后期研究、回顾和总结具有重要价值。电子化竣工图的优势便于存储与检索高效传输与分享电子化竣工图占用空间小，易于分类、索引和查找。电子格式的竣工图可通过网络快速传...
