新型干法水泥回转窑系统资料课件VIP免费

新型干法水泥回转窑系统资料课件_第1页
1/29
新型干法水泥回转窑系统资料课件_第2页
2/29
新型干法水泥回转窑系统资料课件_第3页
3/29

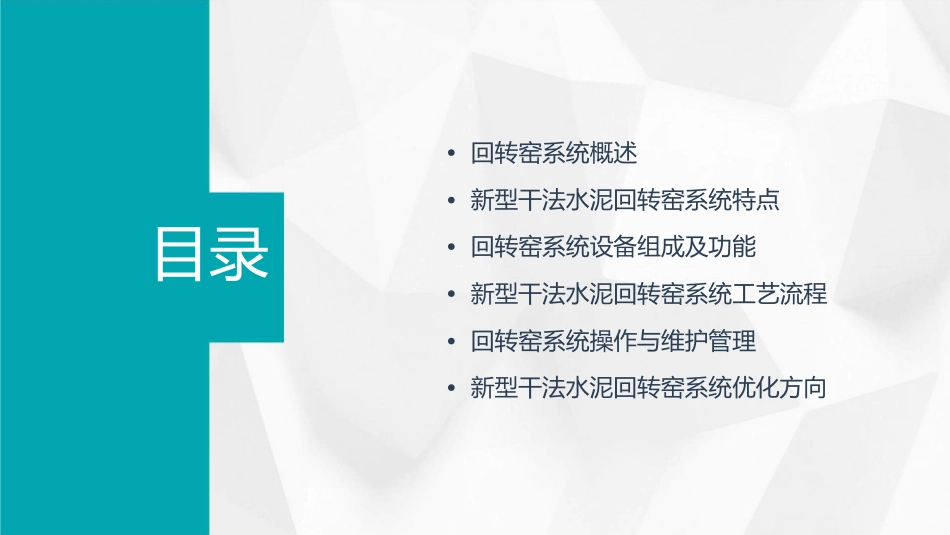

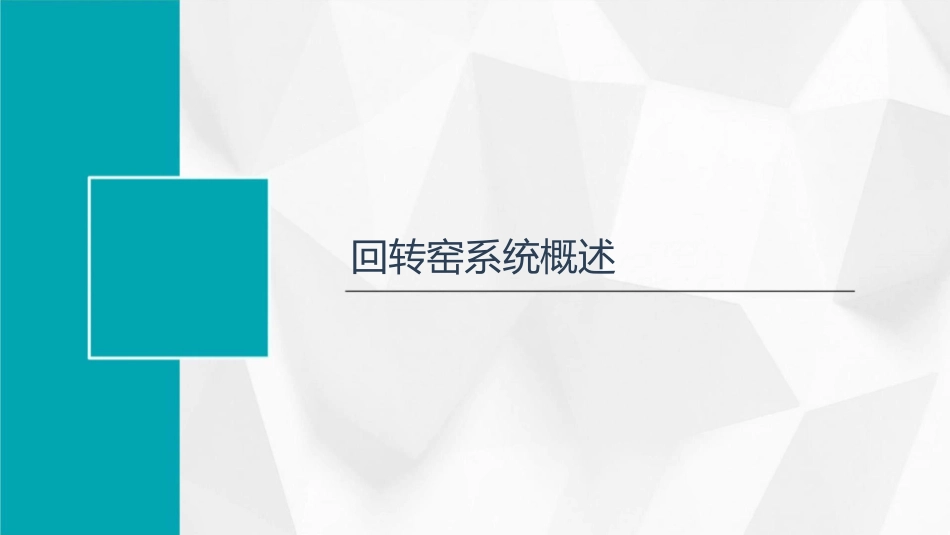

•回转窑系统概述•新型干法水泥回转窑系统特点•回转窑系统设备组成及功能•新型干法水泥回转窑系统工艺流程•回转窑系统操作与维护管理•新型干法水泥回转窑系统优化方向目录回转窑系统概述定义与工作原理定义回转窑是一种用于物料煅烧、干燥或热处理的设备,主要由筒体、支撑装置、传动装置和密封装置等组成。工作原理回转窑利用筒体的旋转和内部火焰或电热元件产生的热量,对物料进行加热、煅烧或干燥。物料在窑内不断翻滚和混合,实现均匀加热和反应。回转窑系统发展历程起源01回转窑最初应用于冶金、化工等行业,后来逐渐扩展到水泥、陶瓷等建材领域。技术创新02随着科技的不断进步,回转窑在结构、材料、热工制度等方面进行了大量改进和创新,提高了生产效率和产品质量。环保要求03近年来,环保政策日益严格,回转窑系统也在不断改进,以满足节能减排的要求。回转窑系统在水泥生产中的应用水泥熟料煅烧01回转窑是水泥生产的核心设备之一,用于将生料煅烧成熟料,为水泥制备提供关键原料。预热分解02回转窑可与预热器、分解炉等设备配合,实现生料的预热和分解,提高熟料质量和产量。余热利用03回转窑系统中可利用余热进行发电或供暖,降低能耗,提高经济效益。新型干法水泥回转窑系统特点结构特点回转窑筒体支撑装置传动装置密封装置采用高强度钢板卷制而成,具有足够的刚度和强度,能够承受高温和内部物料的作用力。采用多支点支撑结构,确保回转窑的稳定运行,并减少窑体变形和磨损。采用先进的传动技术,实现回转窑的平稳、高效运转,降低能耗和维护成本。采用高效密封结构,防止漏风和热损失,提高回转窑的热效率和使用寿命。技术特点预热预分解技术新型燃烧器技术智能控制技术余热利用技术采用先进的预热预分解技术,提高生料入窑分解率,降低回转窑热负荷,提高熟料质量和产量。采用高效、低污染的燃烧器,实现煤粉的充分燃烧和热能的高效利用,降低能耗和排放。采用先进的智能控制技术,实现回转窑系统的自动化、智能化运行,提高生产效率和稳定性。采用余热利用技术,回收回转窑废气中的余热,用于发电或供暖,降低能耗和成本。经济与环境效益提高熟料质量和产量新型干法水泥回转窑系统采用先进的技术和设备,能够提高熟料的质量和产量,满足市场需求。降低能耗和成本该系统采用预热预分解、新型燃烧器、智能控制和余热利用等技术,能够降低能耗和成本,提高企业经济效益。减少环境污染新型干法水泥回转窑系统采用低污染的燃烧器和密封装置,能够减少废气、废水和固体废弃物的排放,降低对环境的污染。回转窑系统设备组成及功能预热器功能结构工作原理预热器是回转窑系统中的重要设备,其主要功能在于将生料预热至一定温度,提高窑的运转效率和熟料质量。预热器通常由旋风筒、连接管道和换热管道等组成,采用多级旋风预热的方式进行热交换。生料从预热器顶部加入,与从窑尾排出的热气流进行热交换,逐渐被加热并分离出部分挥发分,预热后的生料进入分解炉进行碳酸盐分解。分解炉功能分解炉是回转窑系统中的核心设备之一,其主要功能在于完成生料的碳酸盐分解反应,生成熟料的主要矿物成分。结构分解炉通常由炉体、燃烧器、换热器和废气处理装置等组成,采用高温燃烧和高效换热的方式进行碳酸盐分解。工作原理预热后的生料从分解炉顶部加入,与从燃烧器喷入的煤粉进行混合燃烧,生成的高温气流使碳酸盐分解,生成的熟料进入回转窑进行煅烧。回转窑功能01回转窑是水泥熟料煅烧的关键设备,其主要功能在于将分解后的熟料在高温下进行煅烧,使其矿物成分进一步结晶和发育,形成具有一定强度和活性的水泥熟料。结构02回转窑通常由筒体、支撑装置、传动装置和密封装置等组成,采用高温煅烧和连续运转的方式进行熟料生产。工作原理03熟料从回转窑的高端加入,在窑内受到高温气流和物料间相互摩擦的作用,逐渐完成煅烧反应,生成的熟料从窑尾排出,进入冷却机进行冷却。冷却机功能冷却机是回转窑系统中的重要设备,其主要功能在于将煅烧后的熟料进行快速冷却,以便于后续的粉磨和包装。结构冷却机通常由冷却风机、冷却管道和输送装置等组成,采用强制风冷的方式进行熟料冷却...
