液晶显示器驱动原理介绍讲述课件VIP免费

液晶显示器驱动原理介绍讲述课件_第1页
1/24

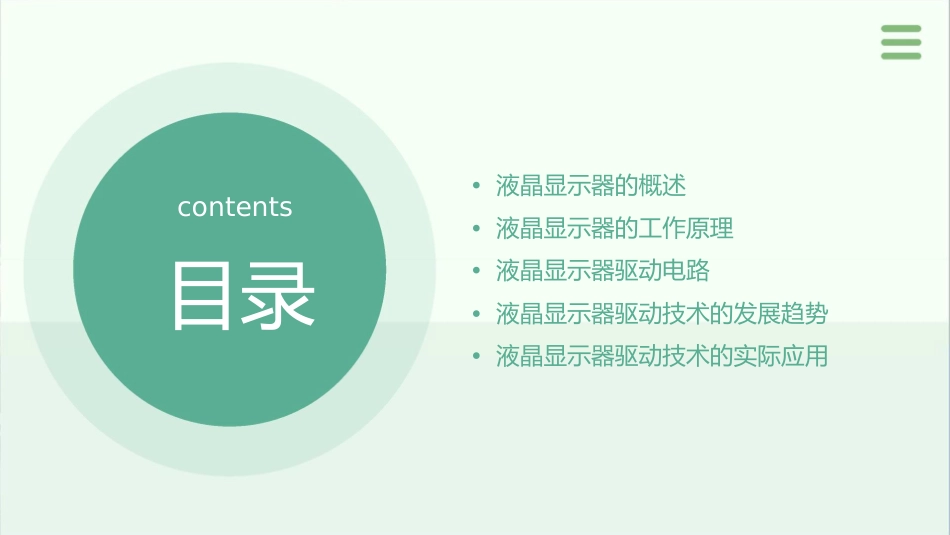

液晶显示器驱动原理介绍讲述课件_第2页
2/24
液晶显示器驱动原理介绍讲述课件_第3页
3/24
液晶显示器驱动原理介绍•液晶显示器的概述contents•液晶显示器的工作原理•液晶显示器驱动电路目录•液晶显示器驱动技术的发展趋势•液晶显示器驱动技术的实际应用01液晶显示器的概述液晶显示器的定义与特点定义液晶显示器(LCD)是一种通过液晶材料实现图像显示的设备。特点具有低功耗、体积小、重量轻、无辐射等优点,广泛应用于各种电子设备中。液晶显示器的历史与发展19世纪60年代1980年代液晶的发现及研究初期。彩色液晶显示器的研究与开发。1970年代1990年代至今液晶显示技术的初步应用。高分辨率、大屏幕液晶显示器的普及和应用。液晶显示器的分类按显示效果TN型、STN型、TFT型等。按颜色单色、伪彩、真彩等。按尺寸小型、中型、大型等。02液晶显示器的工作原理液晶显示器的物理特性液晶分子的排列010203液晶分子在液晶显示器中以一定的方式排列,这种排列方式决定了显示器的光学性质。液晶分子的响应速度液晶分子的响应速度决定了显示器对输入信号的反应速度,即显示器的刷新率。液晶分子的折射率折射率决定了光在通过液晶层时的偏转角度,从而影响显示效果。液晶显示器的显示原理010203背光系统彩色滤光片偏振片背光系统提供显示器所需的基本光源,光线通过液晶层后,由彩色滤光片决定像素的颜色。彩色滤光片用于决定像素的颜色,不同颜色的像素组合形成完整的图像。偏振片控制光的偏振方向,以控制像素的亮度。液晶显示器的驱动方式静态驱动动态驱动点阵式驱动静态驱动方式适用于较小的显示器,通过持续供电使液晶分子保持固定状态。动态驱动方式适用于较大的显示器,通过不断更新像素的状态来显示图像。点阵式驱动方式适用于高分辨率显示器,通过独立控制每个像素的状态实现高清晰度显示。03液晶显示器驱动电路液晶显示器驱动电路的组成电源电路时序控制电路为液晶显示器提供稳定的直流供电,确保正产生控制液晶分子旋转的时序信号,控制显常工作。示内容。源极驱动电路栅极驱动电路驱动源极上的TFT(薄膜晶体管),控制像素点的开关状态。控制TFT的开启和关闭,决定像素点的亮度。液晶显示器驱动电路的工作原理01电源电路将外部输入的直流电压转换为液晶显示器所需的电压等级。02时序控制电路根据图像数据和时序信号,控制像素点的开关状态和亮度。03源极驱动电路根据时序信号和图像数据,驱动源极上的TFT,控制像素点的开关状态。04栅极驱动电路根据时序信号,控制TFT的开启和关闭,决定像素点的亮度。液晶显示器驱动电路的优化降低功耗通过优化电源电路,降低液晶显示器的功耗,延长电池寿命。提高响应速度通过优化源极和栅极驱动电路,提高液晶分子的响应速度,减少延迟。提高画质通过优化时序控制电路,提高液晶显示器的画质,减少图像失真和闪烁。04液晶显示器驱动技术的发展趋势高分辨率驱动技术高分辨率驱动技术是液晶显示器驱动技术的重要发展方向之一。随着显示画面的精细度要求不断提高,高分辨率驱动技术能够提供更高的像素密度和更清晰的画面效果,满足用户对高品质显示的需求。高分辨率驱动技术主要通过提高像素密度、改善像素排列方式、优化驱动算法等方式实现。这些技术手段能够显著提升液晶显示器的显示效果,使其在色彩还原、画面细腻度等方面达到更高的水平。低功耗驱动技术低功耗驱动技术是液晶显示器驱动技术的另一重要发展趋势。随着移动设备的普及,液晶显示器作为其主要显示部件,低功耗驱动技术能够显著降低设备的能耗,延长其续航时间,提升用户体验。低功耗驱动技术主要通过优化电路设计、降低驱动电压、采用新型显示模式等方式实现。这些技术手段能够有效地降低液晶显示器的功耗,使其在保证显示效果的同时,更加节能环保。多功能集成驱动技术多功能集成驱动技术是液晶显示器驱动技术的又一重要发展方向。随着智能化和多功能化需求的增加,液晶显示器需要具备更多的功能,如触摸屏、3D显示等。多功能集成驱动技术能够实现这些功能的集成和优化,提高液晶显示器的整体性能。多功能集成驱动技术主要通过将多种功能模块集成在单一驱动芯片上、优化各功能模块之间的协调和交互等方式实现。这些技术手段能够有效地提高液晶显示器的集成度和多...
