普通螺纹结合的公差与配合分解课件VIP免费

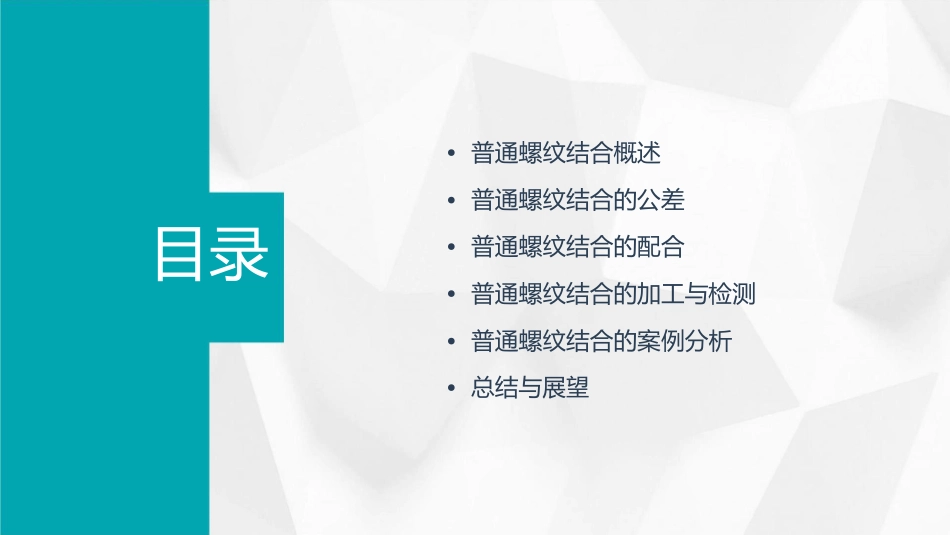

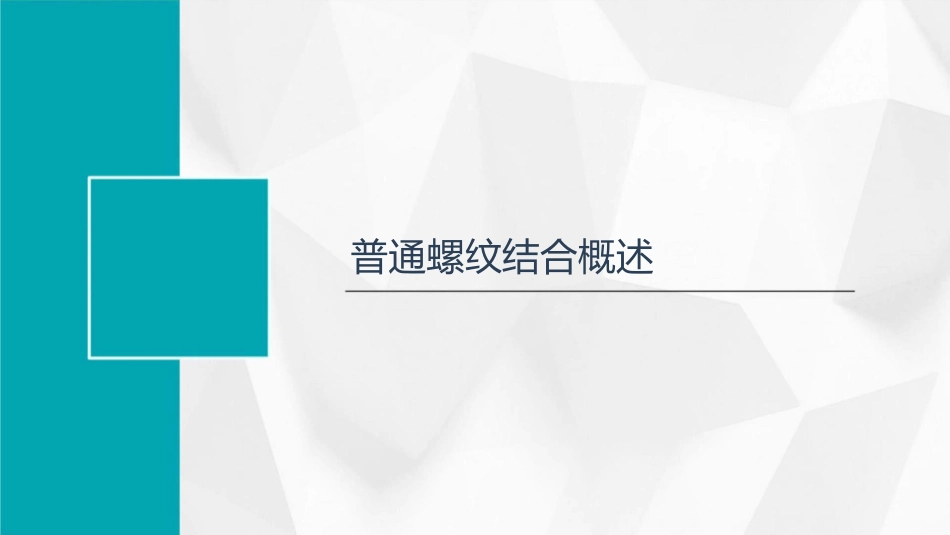

•普通螺纹结合概述•普通螺纹结合的公差•普通螺纹结合的配合•普通螺纹结合的加工与检测•普通螺纹结合的案例分析•总结与展望目录普通螺纹结合概述定义与特点定义普通螺纹结合是指具有一般性、广泛性的螺纹结合，通常用于机械、建筑等行业中。特点普通螺纹结合具有广泛的适用性，结合强度主要取决于螺纹的形状和尺寸，但也需要考虑使用环境和加工条件等因素。普通螺纹结合的应用范围机械行业01在机械行业中，普通螺纹结合被广泛应用于各种机械部件之间的连接和紧固，如螺栓、螺母、螺杆等。建筑行业02在建筑行业中，普通螺纹结合用于各种混凝土结构中的钢筋连接，以及钢结构中的板材连接等。其他行业03除机械和建筑行业外，普通螺纹结合还应用于石油化工、电力、轻工等行业中。普通螺纹结合的设计原则螺纹尺寸确定螺纹类型选择根据使用要求和加工条件等因素选择合适的螺纹类型，如三角形螺纹、梯形螺纹等。根据结合强度、使用环境等因素确定螺纹的尺寸，包括直径、螺距、牙高等。材料与热处理选择公差与配合选择根据使用要求和加工条件等因素选择合适的公差与配合，以保证结合强度和使用性能。根据使用环境和载荷性质等因素选择合适的材料与热处理方法，以保证螺纹结合的强度和耐磨性等性能。普通螺纹结合的公差公差的概念与意义公差的概念公差是指在加工过程中，为了满足产品的装配和使用要求，允许零件尺寸和形状存在一定的误差范围。公差的意义公差是保证零件质量和性能的重要因素，合理的公差可以提高产品的精度、稳定性和可靠性。普通螺纹结合的公差等级公差等级的定义公差等级是用来表示公差大小的标准，根据不同的公差等级，加工方法和精度要求也不同。普通螺纹结合的公差等级根据GB/T197-2018《普通螺纹公差》，普通螺纹结合的公差等级分为IT6~IT8级，其中常用的为IT7级。公差对螺纹结合精度的影响01公差对螺纹结合精度的影响公差等级越高，加工难度越大，成本越高，但可以提高螺纹结合精度和可靠性。02公差的选择在选择公差时，应根据产品的使用要求、加工方法和成本等因素综合考虑，以达到最佳效果。普通螺纹结合的配合配合的概念与意义配合是指具有相同公称直径和不同螺距的螺纹副，按照一定的组合方式使用。配合的意义在于满足螺纹结合的使用要求，保证连接、传动、密封等功能，提高螺纹结合的承载能力、使用寿命和可靠性。普通螺纹结合的配合类型间隙配合01螺母与螺栓之间的间隙较大，便于安装，但螺栓易松动，需要采取防松措施。过盈配合02螺母与螺栓之间的过盈量较大，需要采用特定的安装方法，如压装、热装等。过渡配合03螺母与螺栓之间的间隙和过盈量都较小，适用于高精度螺纹结合，常用于精密机械、航空航天等领域。配合对螺纹结合性能的影响承载能力使用寿命可靠性经济性合理的配合可以提高螺纹结合的承载能力，如承受拉力、扭矩等。配合不良会导致螺栓松动、磨损等问题，影响使用寿命。合理的配合可以提高螺纹结合的可靠性，保证连接的稳定性和密封性能。不同的配合类型对应不同的制造成本和安装要求，应综合考虑经济性和使用要求选择合适的配合类型。普通螺纹结合的加工与检测普通螺纹结合的加工方法螺纹切削加工010203刀具角度：影响螺纹的形状和尺寸精度切削速度：影响螺纹表面的粗糙度和生产效率普通螺纹结合的加工方法01020304进给量：影响螺纹的螺距和牙螺纹滚压加工滚压头结构：由滚压轮、支承轴和调节机构组成，适用于大批量生产滚压工艺参数：滚压压力、滚压次数和进给量等，影响螺纹表面质量和精度型角普通螺纹结合的检测方法单项测量使用量具如千分尺、卡尺等，测量螺纹单一0102尺寸如直径、螺距等适用于简单螺纹或精度要求不高的场合综合测量0304使用螺纹量规，检查螺纹多个尺寸如中径、适用于大批量生产中的螺纹检测，提高检测效率和精度0506螺距等加工与检测对螺纹结合质量的影响加工误差检测误差可能导致螺纹表面粗糙、螺距不均匀等问题，影响连接强若检测方法或参数不合理，可能导致误判或漏检，影响产品质量和生产效率度和密封性能需要采取措施如提高刀具精度、优化加工参数等，提高螺纹质量需要根据产品要求和生产实际情况，选择合适的检...
