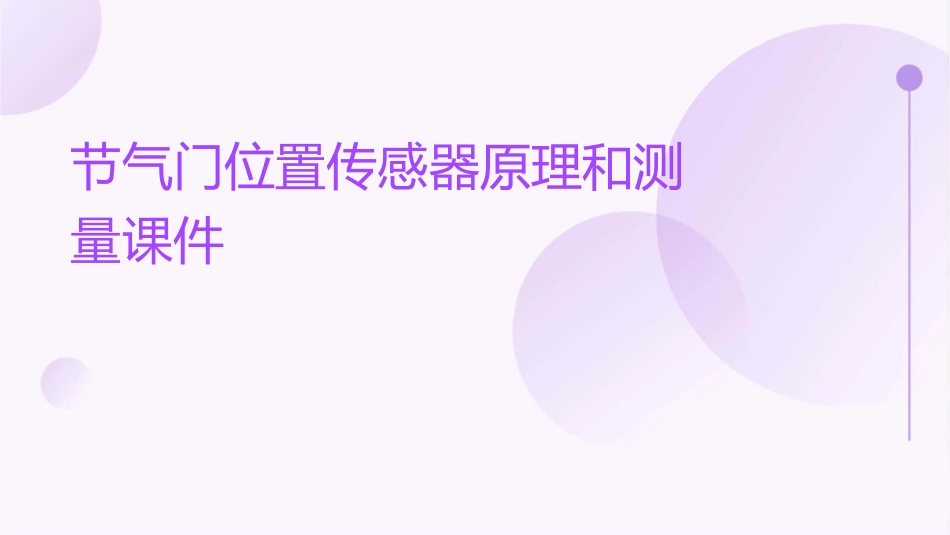

节气门位置传感器原理和测量课件VIP免费

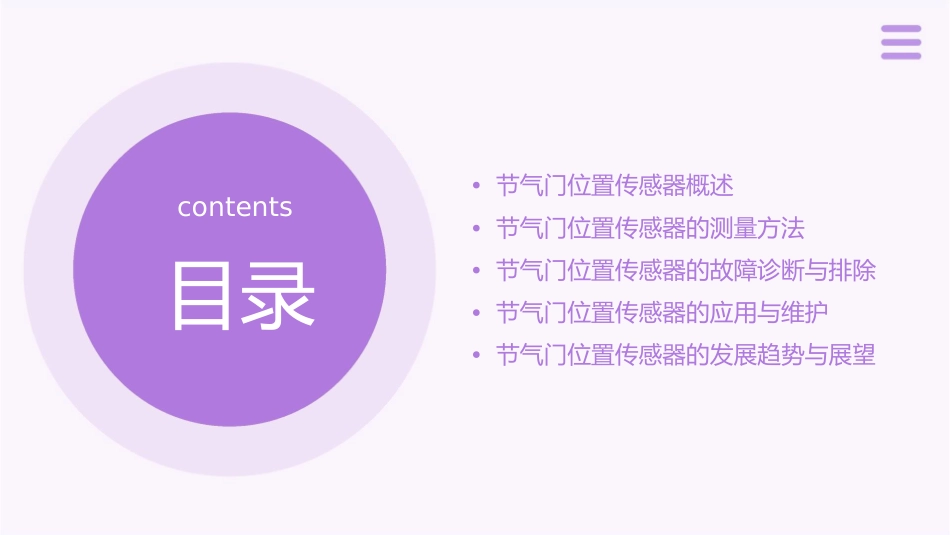

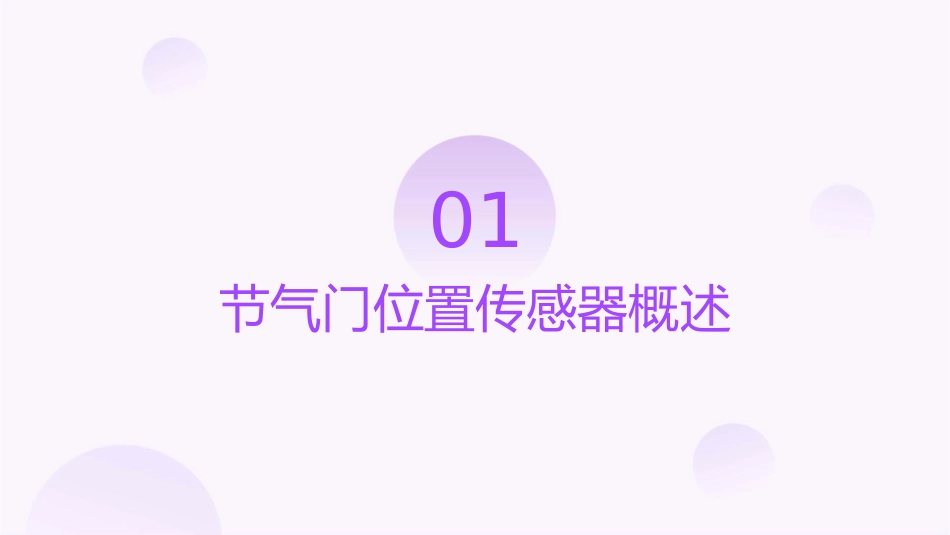

节气门位置传感器原理和测量课件•节气门位置传感器概述contents•节气门位置传感器的测量方法•节气门位置传感器的故障诊断与排除•节气门位置传感器的应用与维护•节气门位置传感器的发展趋势与展望目录01节气门位置传感器概述节气门位置传感器的作用检测节气门开度实现怠速稳定通过检测节气门的开度，节气门位置传感器还可以帮助发动机控制系统维持怠速的稳定，提高车辆的舒适性和稳定性。节气门位置传感器能够检测节气门的开度，从而反映发动机的进气量，为发动机控制系统提供重要参数。控制喷油和点火根据节气门开度的大小，发动机控制系统可以调整喷油和点火时刻，以实现最佳的燃油经济性和动力性能。节气门位置传感器的分类线性输出式线性输出式节气门位置传感器能够提供连续的电压或电阻信号，其精度高、响应速度快，但成本也较高。电位计式电位计式节气门位置传感器通过滑动电阻来检测节气门的开度，其结构简单、成本低，但精度相对较低。开关式开关式节气门位置传感器通过监测节气门的开关状态来工作，其结构简单、成本低，但只能提供有限的信号输出。节气门位置传感器的工作原理电位计式工作原理电位计式节气门位置传感器通过滑动电阻的阻值变化来反映节气门的开度。当节气门开度变化时，滑动电阻的阻值也随之改变，从而产生不同的电压信号输出。线性输出式工作原理线性输出式节气门位置传感器通常采用差分电压输出方式，通过监测两个电压信号的差值来反映节气门的开度。当节气门开度变化时，差分电压的差值也随之改变，从而提供连续的电压或电阻信号输出。开关式工作原理开关式节气门位置传感器通常采用霍尔效应或磁阻元件来监测节气门的开关状态。当节气门开度达到一定值时，相应的开关状态发生改变，从而产生电信号输出。02节气门位置传感器的测量方法测量前的准备工作010203检查工具和设备知识储备车辆准备确保你有万用表、示波器、适当的电缆和适配器以及安全工具。了解节气门位置传感器的基本工作原理和常见故障模式，以便更好地进行诊断。确保车辆已经停止，并在安全的地方停车，关闭发动机，断开电瓶负极，并拉起手刹。使用万用表进行测量连接万用表电压测量电阻测量将万用表的负极线连接到车辆的接地部分，正极线连接到节气门位置传感器的输出端。在节气门全闭时，电压应为0-5V；在节气门全开时，电压应为5-10V。如果读数不符合预期，则传感器可能有问题。使用万用表的电阻测量功能，测量节气门位置传感器的电阻值。正常电阻值应在1000-2000欧姆之间。使用示波器进行测量连接示波器将示波器的负极线连接到车辆的接地部分，正极线连接到节气门位置传感器的输出端。信号观察观察节气门位置传感器输出的波形。正常的波形应该是平滑的，没有突然的跳变或中断。频率和幅度测量使用示波器的频率和幅度测量功能，测量节气门位置传感器输出信号的频率和幅度。这些参数应符合制造商的规格。03节气门位置传感器的故障诊断与排除节气门位置传感器常见故障01020304传感器信号异常传感器线路故障传感器安装问题传感器老化或损坏传感器输出的信号电压不随节气门的开度变化，或者信号电压异常波动。传感器线路断路、短路或接触不良，导致传感器无法正常工作。传感器安装松动或位置不正确，导致传感器无法准确检测节气门位置。由于长时间使用或受到其他因素影响，传感器性能下降或损坏，无法正常工作。故障诊断流程检查传感器电源和信号线检查传感器输出信号检查传感器的电源和信号线是否正常，有无断路、短路或接触不良现象。通过示波器或万用表测量传感器输出信号，观察信号电压是否随节气门开度变化，以及信号波形是否正常。检查传感器安装情况与其他传感器对比检查传感器是否安装牢固，位置是否正确，有无松动现象。与其他正常工作的传感器进行对比，检查是否有明显差异，以便进一步确定故障原因。故障排除方法更换传感器修复线路故障重新安装传感器调整传感器参数对于损坏的传感器，需要更换新的传感器以恢复正常工作。对于线路故障，需要修复断路或短路，并确保线路接触良好。对于安装问题，需要重新安装传感器，确保安装牢固、位置正确。对于某些可调参数的传感器，可以...
