一级建造师机电工程管理与实务案例题重点全解VIP免费

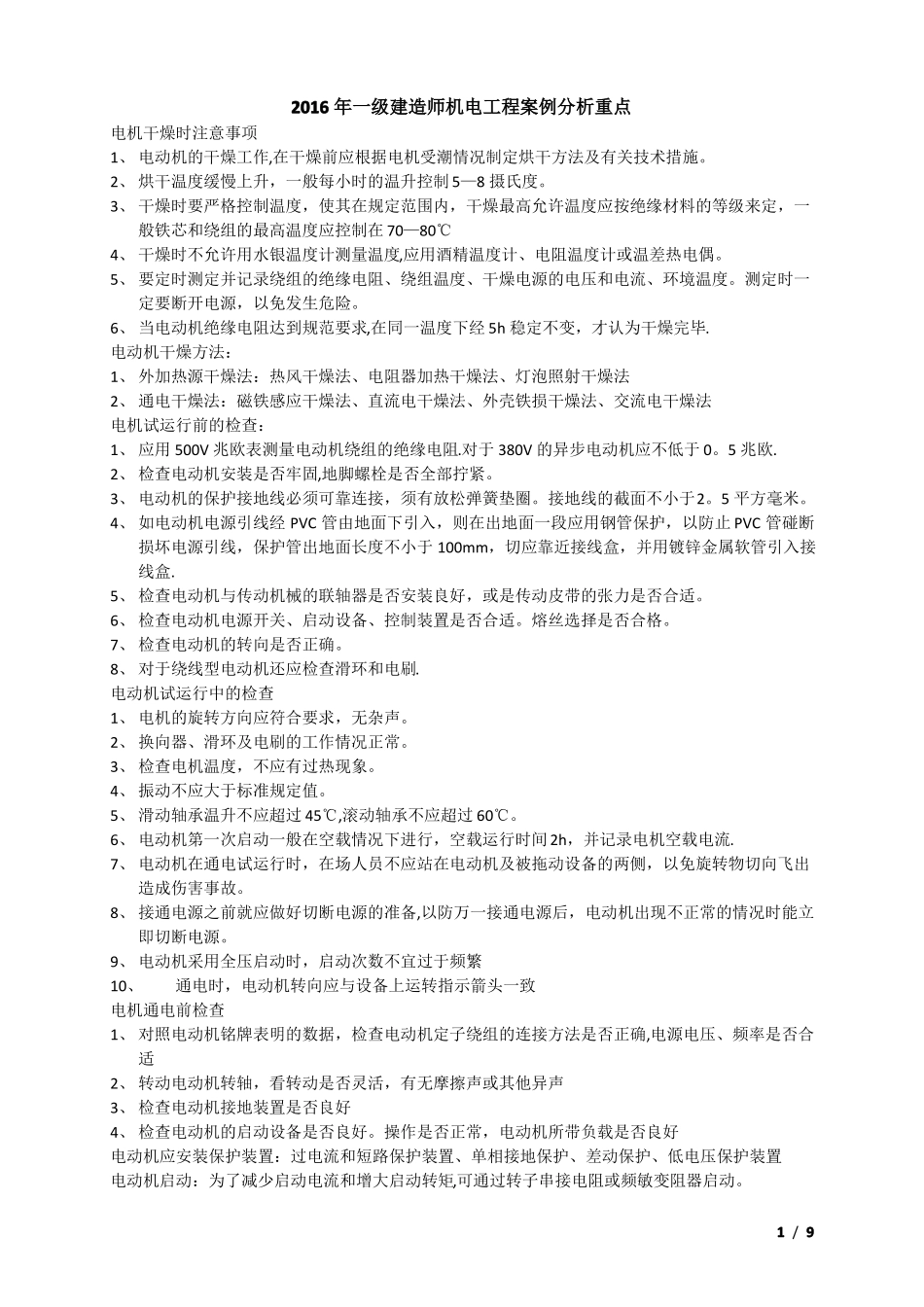

2016年一级建造师机电工程案例分析重点电机干燥时注意事项1、电动机的干燥工作,在干燥前应根据电机受潮情况制定烘干方法及有关技术措施。2、烘干温度缓慢上升，一般每小时的温升控制5—8摄氏度。3、干燥时要严格控制温度，使其在规定范围内，干燥最高允许温度应按绝缘材料的等级来定，一般铁芯和绕组的最高温度应控制在70—80℃4、干燥时不允许用水银温度计测量温度,应用酒精温度计、电阻温度计或温差热电偶。5、要定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源，以免发生危险。6、当电动机绝缘电阻达到规范要求,在同一温度下经5h稳定不变，才认为干燥完毕.电动机干燥方法：1、外加热源干燥法：热风干燥法、电阻器加热干燥法、灯泡照射干燥法2、通电干燥法：磁铁感应干燥法、直流电干燥法、外壳铁损干燥法、交流电干燥法电机试运行前的检查：1、应用500V兆欧表测量电动机绕组的绝缘电阻.对于380V的异步电动机应不低于0。5兆欧.2、检查电动机安装是否牢固,地脚螺栓是否全部拧紧。3、电动机的保护接地线必须可靠连接，须有放松弹簧垫圈。接地线的截面不小于2。5平方毫米。4、如电动机电源引线经PVC管由地面下引入，则在出地面一段应用钢管保护，以防止PVC管碰断损坏电源引线，保护管出地面长度不小于100mm，切应靠近接线盒，并用镀锌金属软管引入接线盒.5、检查电动机与传动机械的联轴器是否安装良好，或是传动皮带的张力是否合适。6、检查电动机电源开关、启动设备、控制装置是否合适。熔丝选择是否合格。7、检查电动机的转向是否正确。8、对于绕线型电动机还应检查滑环和电刷.电动机试运行中的检查1、电机的旋转方向应符合要求，无杂声。2、换向器、滑环及电刷的工作情况正常。3、检查电机温度，不应有过热现象。4、振动不应大于标准规定值。5、滑动轴承温升不应超过45℃,滚动轴承不应超过60℃。6、电动机第一次启动一般在空载情况下进行，空载运行时间2h，并记录电机空载电流.7、电动机在通电试运行时，在场人员不应站在电动机及被拖动设备的两侧，以免旋转物切向飞出造成伤害事故。8、接通电源之前就应做好切断电源的准备,以防万一接通电源后，电动机出现不正常的情况时能立即切断电源。9、电动机采用全压启动时，启动次数不宜过于频繁10、通电时，电动机转向应与设备上运转指示箭头一致电机通电前检查1、对照电动机铭牌表明的数据，检查电动机定子绕组的连接方法是否正确,电源电压、频率是否合适2、转动电动机转轴，看转动是否灵活，有无摩擦声或其他异声3、检查电动机接地装置是否良好4、检查电动机的启动设备是否良好。操作是否正常，电动机所带负载是否良好电动机应安装保护装置：过电流和短路保护装置、单相接地保护、差动保护、低电压保护装置电动机启动：为了减少启动电流和增大启动转矩,可通过转子串接电阻或频敏变阻器启动。1/9电动机出厂期限超过制造厂保证期限.若制造厂无保证期限，出厂日期已超过1年。经外观检查或电气试验,质量可疑时.应做抽芯检查。变压器干燥方法：1、通常采用电加热，如油箱铁损法、铜损法、热油法。热风法和红外线法仅用于干燥小型变压器。变压器排潮方法：真空法、自然通风法、机械通风法、滤油法。排真空时要监视箱壁的弹性变形，最大不超过壁厚的两倍。手车式配电柜五防：防止带负荷拉合刀闸、防止带地线合闸、防止带电挂地线、防止误走错间隔、防止误拉合开关。输电线路的防雷措施1、架设避雷线使雷直接击在避雷线上,保护输电导线不受雷击。减少流入杆塔的雷电流。对输电导线有耦合作用,抑制感应过电压。2、增加绝缘子串的片数加强绝缘，当雷落在线路上,绝缘子串不会有闪络。3、减低杆塔的接地电阻可快速将雷电流引泄入地,不使杆塔电压升太高，避免绝缘子被反击而闪络.4、装设管型避雷器或放电间隙以限制雷击形成过电压。5、装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象.6、采用消弧圈接地方式使绝大多数的单相着雷闪络的接地故障电流能被消弧圈所熄弧，从而故障被自动消除。7、架设耦合地线增加对雷电流的分流。安全用电事故报告规定人身触电死亡；电力系统停电；...
