热电偶原理及应用课件VIP免费

热电偶原理及应用课件_第1页
1/28

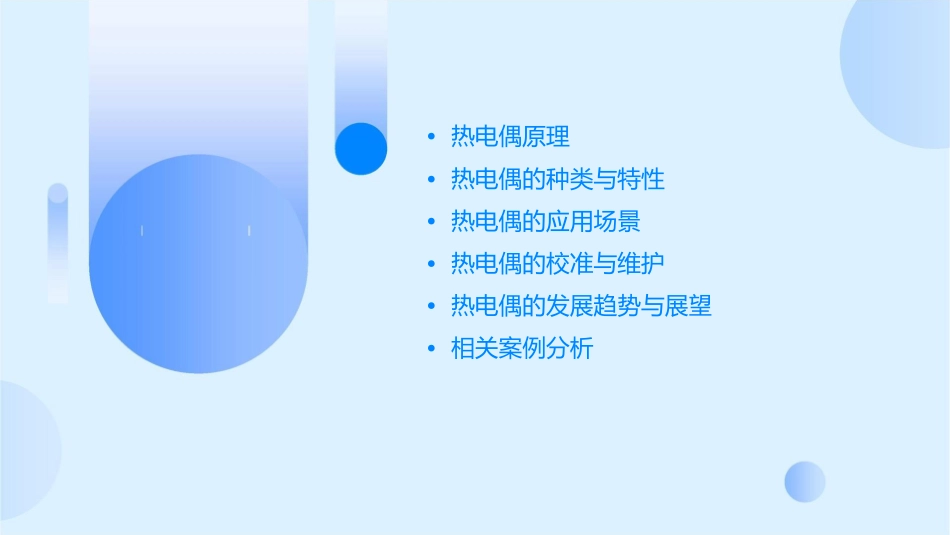

热电偶原理及应用课件_第2页
2/28

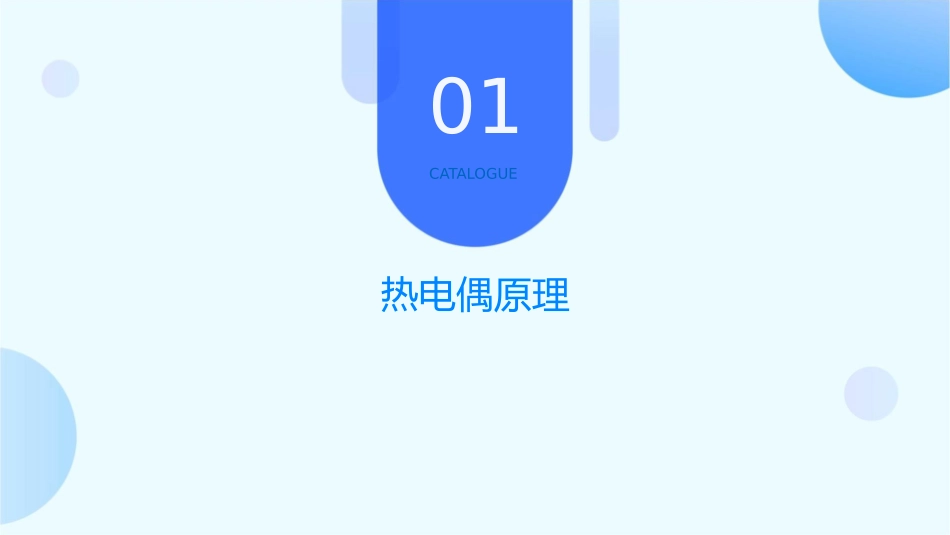

热电偶原理及应用课件_第3页
3/28
热电偶原理及应用课件•热电偶原理•热电偶的种类与特性•热电偶的应用场景•热电偶的校准与维护•热电偶的发展趋势与展望•相关案例分析01CATALOGUE热电偶原理热电偶的物理基础热电效应热电偶是基于热电效应工作的,即在不同温度下,导体或半导体材料的两端会形成电势差。热电偶的塞贝克效应在热电偶的两端,当两端存在温差时,自由电子从高温端向低温端移动,从而在两端形成电势差。汤姆逊效应在电流通过热电偶时,由于自由电子的迁移,热电偶的两端会形成电势差。热电偶的数学模型热电偶的伏安特性:描述了热电偶的输出电压与输入电流之间的关系。热电偶的灵敏度与精度热电偶的冷端温度补偿:由于热电偶的温度灵敏度受冷端温度影响,需要对冷端温度进行补偿以提高测量精度。02CATALOGUE热电偶的种类与特性普通型热电偶010203概述种类特性普通型热电偶也被称为标准热电偶,是最常用的温度测量元件之一。根据测量温度范围的不同,普通型热电偶可分为多种类型,如S型、R型、B型等。这些热电偶具有测量精度高、稳定性好、响应时间快等优点,适用于多种温度测量场合。高温型热电偶概述种类特性高温型热电偶是专门为高温环境下的温度测量而设计的。高温型热电偶主要有贵金属热电偶和廉金属热电偶两种类型。高温型热电偶具有优良的抗氧化性能和高温稳定性,能够在高达1600℃的高温下进行测量。特种热电偶种类这些特种热电偶具有特殊的结构和性能,以满足不同的温度测量需求。概述除了普通型和高温型热电偶外,还有一些特种热电偶,如铠装热电偶、微型热电偶等。特性特种热电偶具有较高的机械强度、较小的热惯性、良好的绝缘性能等特点,适用于一些特殊场合的温度测量。热电偶的选择与使用选择在选择热电偶时,需要根据实际应用场景的温度范围、测量精度、响应时间等因素进行综合考虑。使用使用热电偶时需要注意正确的安装方法、接线方式以及定期校准和维护,以确保其准确性和可靠性。03CATALOGUE热电偶的应用场景工业生产中的温度测量钢铁工业化学工业电力工业在钢铁工业中,热电偶被用于测量熔炼金属的温度,以确保产品质量。在化学工业中,热电偶用于测量反应物和生成物的温度,以控制化学反应进程。在电力工业中,热电偶用于测量锅炉和蒸汽管道的温度,以确保安全运行。实验室中的温度控制生物学实验室在生物学实验室中,热电偶用于测量培养箱和发酵箱的温度,以保持细胞生长的最佳环境。化学实验室在化学实验室中,热电偶用于测量化学反应的温度,以控制化学反应的进程。材料实验室在材料实验室中,热电偶用于测量材料加工过程中的温度,以确保材料性能和质量。航空航天领域的高温测量火箭发动机在火箭发动机的研发中,热电偶用于测量燃烧室和喷嘴的温度,以确保火箭的安全和性能。航空发动机在航空发动机的研发中,热电偶用于测量涡轮和压气机的温度,以确保飞机在高空中的安全和性能。其他领域的应用环境监测在环境监测中,热电偶用于测量空气、土壤和水的温度,以评估气候变化和环境污染。医疗领域在医疗领域中,热电偶用于测量病患的体温,以监测疾病的发展和治疗效果。04CATALOGUE热电偶的校准与维护热电偶的校准方法01020304定义基准零位温度选择标准热电偶测量温度差调整零位根据热电偶的分度表,确定基使用标准热电偶进行校准,确将标准热电偶和待校准热电偶放置在相同温度下,测量两者之间的温度差。根据测量结果,调整待校准热电偶的零位,使其与标准热电偶一致。准零位温度。保其精度和可靠性。热电偶的误差分析分度表误差根据热电偶的分度表,确定其输出电压与温度之间的误差。线性误差在一定温度范围内,实际输出电压与理想输出电压之间的误差。迟滞误差由于热电偶的响应速度较慢,导致在温度变化过程中测量值与实际值之间的误差。热电偶的维护与保养检查外观更换电极定期检查热电偶的外观,包括是否有裂纹、损伤等情况。根据需要定期更换电极,保证热电偶的测量精度和使用寿命。清洁保护管存储与运输定期清洁热电偶的保护管,去除灰尘和污垢,确保其良好的绝缘性能。在存储和运输过程中,应避免碰撞和挤压,以免影响热电偶的使用寿命和测量精度。05CATALOGUE热电偶的...
