研究电流电压和电阻资料课件VIP免费

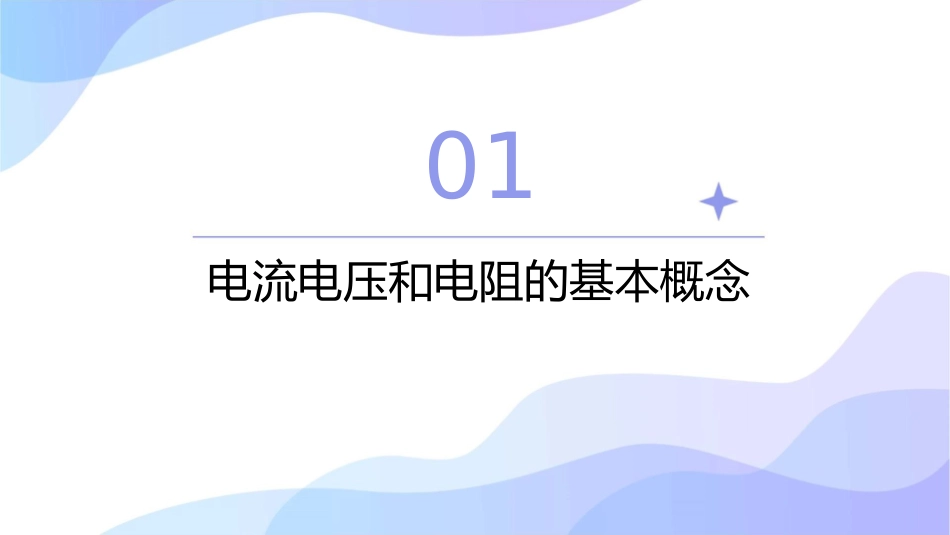

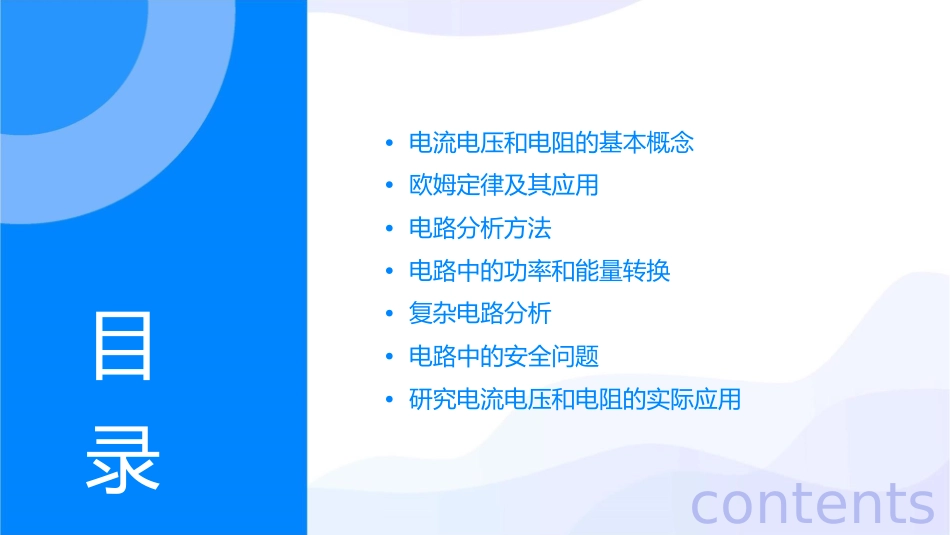

研究电流电压和电阻资料课件•电流电压和电阻的基本概念•欧姆定律及其应用•电路分析方法•电路中的功率和能量转换•复杂电路分析目•电路中的安全问题•研究电流电压和电阻的实际应用录contents01电流电压和电阻的基本概念电流的定义和单位定义电流是指单位时间内通过导体横截面的电荷量。单位安培（A）电压的定义和单位定义电压是指电场中两点之间的电势差。单位伏特（V）电阻的定义和单位定义电阻是指导体对电流的阻碍作用。单位欧姆（Ω）02欧姆定律及其应用欧姆定律的表述欧姆定律的表述欧姆定律的表述的详细解释在同一个电路中，导体两端的电压与流过导体的电流成正比，而与导体的电阻成反比。这个定律说明了电路中电压、电流和电阻之间的关系。在同一个电路中，当导体两端的电压增加时，流过导体的电流也会增加；而当导体两端的电压减少时，流过导体的电流也会减少。同时，如果导体的电阻增加，流过导体的电流就会减少；而如果导体的电阻减少，流过导体的电流就会增加。欧姆定律的数学表达式欧姆定律的数学表达式：I=U/R欧姆定律的数学表达式的详细解释：这个公式是欧姆定律的数学表示，其中I代表流过导体的电流，U代表导体两端的电压，R代表导体的电阻。这个公式可以用来计算电路中任何给定的电压、电流和电阻的值。欧姆定律的应用实例•欧姆定律的应用实例：在电路设计中，欧姆定律被广泛应用于计算电流、电压和电阻的值。例如，在设计一个电源时，需要根据所需的电流和电压来选择合适的电阻；在设计一个负载时，需要根据电源的电压和电流来计算所需的电阻。此外，欧姆定律还可以用于解决电路故障和优化电路性能等问题。03电路分析方法支路电流法定义：支路电流法是一种以支路电流为未知量，通过列写KCL方程求解电路中各支路电流的方法。1.选定各支路电流的方向。适用范围：适用于具有多个支路的复杂电路。2.根据基尔霍夫定律列出KCL方程。步骤3.解方程，得到各支路电流的值。节点电压法定义：节点电压法是一种以节点电压为未知量，通过列写KVL方程求解电路中各节点电压的方法。适用范围：适用于具有多个节点的复杂电路。步骤1.选定各节点电压的值。2.根据基尔霍夫定律列出KVL方程。3.解方程，得到各节点电压的值。电源等效变换法定义：电源等效变换法是一种利用电源的等效变换简化电路结构的方法。适用范围：适用于具有电源的电路。0102步骤1.将电源进行等效变换，如将电压源转换为电流源，或将电流源转换为电压源。03042.根据等效变换后的电路结构重新列写KCL和KVL方程。3.解方程，得到简化后的电路中各部分的电流或电压值。050604电路中的功率和能量转换电路中的功率定义电路中的功率是指单位时间内完成的电功或消耗的电能。计算公式功率（P）=电流（I）×电压（V）。额定功率和实际功率在额定电压下，用电器的额定功率是一定的，当实际电压低于额定电压时，用电器的实际功率会低于额定功率，反之则高于额定功率。电路中的能量转换电能转换为其他形式的能量热能转换电能可以转换为热能、机械能、光能等其他当电流流过电阻时，会以热能的形式消耗能形式的能量。量。机械能转换光能转换电动机等设备可以将电能转换为机械能。灯泡等设备可以将电能转换为光能。05复杂电路分析串联电路010203定义特点应用串联电路是指电流在电路中各元件依次通过，没有分支的电路。电流处处相等，总电压等于各元件电压之和，总电阻等于各元件电阻之和。在电路中，电源、开关、用电器等设备串联连接，以实现所需功能。并联电路定义特点应用并联电路是指电流在电路中各元件并列连接，没有串联的电路。总电压等于各元件电压，总电流等于各元件电流之和，总电阻倒数等于各元件电阻倒数之和。在电路中，电源、开关、用电器等设备并联连接，以实现所需功能。混联电路特点总电阻不等于各元件电阻之和，总电流不等于各元件电流之和，总电压不等于各元件电压之和。定义混联电路是指既有串联又有并联的电路。应用在实际电路中，混联电路较为常见，需要结合串联和并联的知识进行分析。06电路中的安全问题电流对人体的影响感知电流摆脱电流致命电流当人体接触到低电压、弱电流时，可能会有轻微的刺激感...
