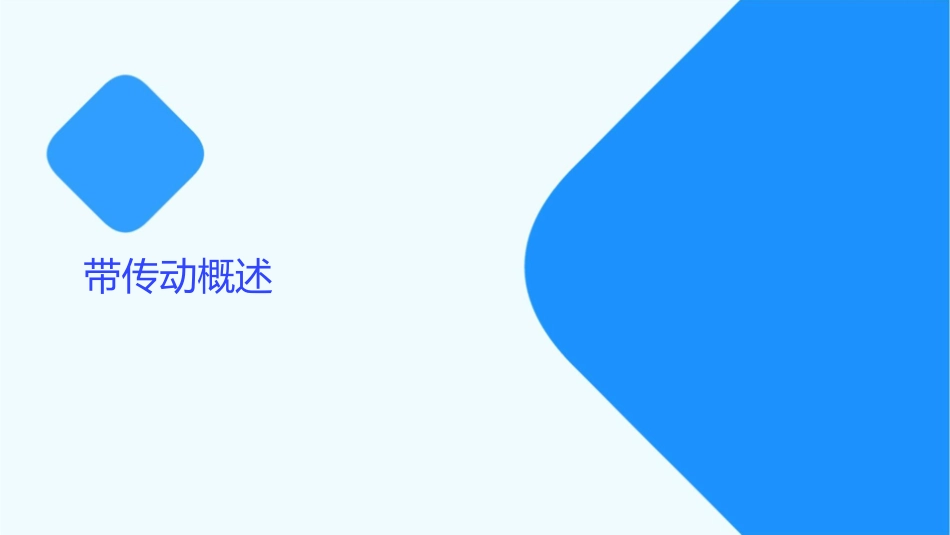

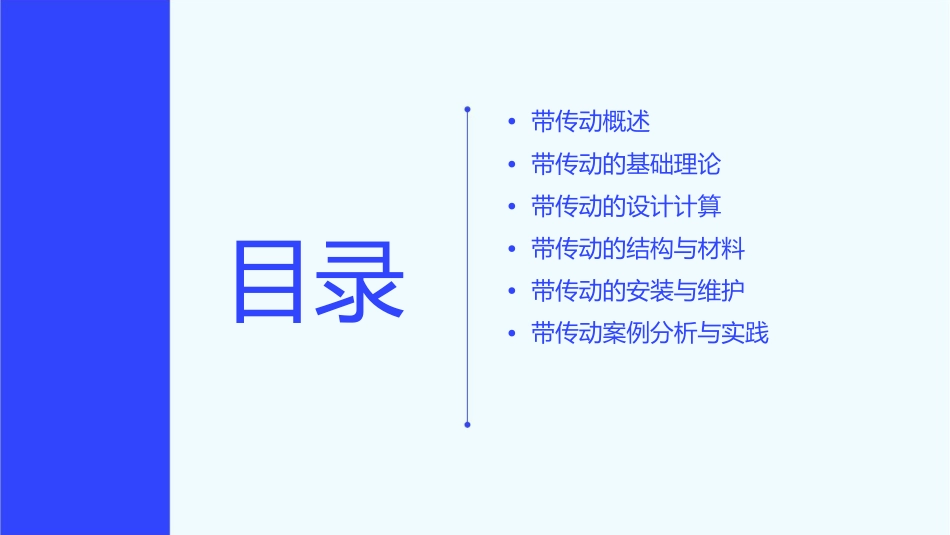

•带传动概述•带传动的基础理论•带传动的设计计算•带传动的结构与材料•带传动的安装与维护•带传动案例分析与实践目录带传动概述带传动的定义和应用定义带传动是通过带（或称为皮带）来传递动力和运动的机械传动方式。应用带传动广泛应用于各种机械设备中，如机床、汽车、船舶、飞机、农业机械以及轻工机械等。带传动的优点和局限性优点•结构简单，成本低廉。•传动平稳，噪音低。带传动的优点和局限性•能缓冲吸振，保护设备。•适用于两轴中心距较大的场合。带传动的优点和局限性01020304•传动比不准确，易打滑。•承载能力较低，不适用于大功率传动。局限性•带的寿命相对较短，需要定期更换。带传动的类型和分类•V带传动：通过V形截面增加摩擦力，适用于中等功率传动，应用广泛。类型：根据带的截面形状，可分为平带传动、V带传动、多楔带传动和同步带传动等。•多楔带传动：具有多个楔形截面，适用于大功率、高转速传动。分类•平带传动：适用于两轴平行且转速较低的场合，结构简单，但容易打滑。•同步带传动：带齿与轮齿啮合，确保准确传动比，适用于高精度、高速度场合。带传动的基础理论带的力学性质010203弹性模量抗拉强度弯曲刚度带材料的弹性模量决定了带在受力时的变形程度，对于传动带的刚度和传动稳定性有重要意义。带的抗拉强度是评价其承载能力的关键指标，它与带的材料、结构形式和制造工艺等因素有关。传动带在运行时需要承受弯曲应力，因此良好的弯曲刚度是保证带传动可靠工作的基本条件。带传动的摩擦与磨损磨损机理带传动的磨损主要包括粘着磨损、磨粒磨损和疲劳磨损等，了解这些磨损机理有助于采取相应的措施减小磨损。摩擦系数摩擦系数是评价带与带轮之间摩擦性能的重要指标，它受到材料、表面粗糙度和润滑条件等因素的影响。耐磨性提高方法提高带的耐磨性可以通过选用耐磨材料、优化带的结构设计、改善润滑条件等途径实现。带传动的传动比与效率传动比计算效率影响因素效率优化方法传动比是指输入轴与输出轴的转速比，它决定了带传动的速度传递关系。带传动的效率受到摩擦损失、弯曲损失、张紧力损失等多种因素的影响，提高传动效率需要从这些方面着手。优化带传动的效率可以通过减小摩擦损失（如改进润滑条件）、降低弯曲损失（如优化带轮设计）、合理调整张紧力等途径实现。带传动的设计计算带传动的失效形式和设计准则失效形式带的疲劳断裂：由于长期受到交变应力作用，带会发生疲劳断裂。带的打滑：当传递的扭矩超过带的摩擦极限时，带与带轮之间会发生打滑。带传动的失效形式和设计准则•带的磨损：由于摩擦和环境因素，带会逐渐磨损，导致传动性能下降。带传动的失效形式和设计准则设计准则安全性：确保在各种工况下，带传动不会发生失效，保证设备安全运行。经济性：合理选择带的材料、结构和尺寸，以降低制造成本和使用维护成本。适用性：根据设备的工作环境和性能要求，选择合适的带类型和传动方式。带传动的设计参数选择01020304传动比带宽带速张紧力根据设备的工作需求和性能要求，确定合适的传动比范围。根据传递的功率和带速，选择合适的带宽，以保证足够的承载能力和稳定性。根据设备的工作环境和传动效率要求，选择合适的带速。合理设置带的张紧力，以确保带与带轮之间的良好接触和摩擦传动。带传动的计算方法和步骤1.确定设计参数4.校核带的承载能力根据带的材料、结构和尺寸，校核其是否满足所需的承载能力要求。根据设备需求和性能要求，确定传动比、带宽、带速等参数。2.选择带型5.设计带轮根据设计参数和工作环境，选择合适的带型（如V带、平带等）。根据选定的带型和设计参数，设计合适的带轮结构，确保与带的良好配合和传动性能。3.计算功率和扭矩6.张紧装置设计根据设备的工作负载和传动效率，计算带传动需要传递的功率和扭矩。设计合适的张紧装置，以调整带的张紧力，保证传动的稳定性和可靠性。带传动的结构与材料带的结构与制造工艺结构设计带传动主要由带轮、带和张紧装置组成。带作为传递动力的关键部件，其结构设计需考虑传递功率、速度和距离等因素，确保传动效率和稳定性。制造工艺带的制造工艺包括橡胶硫化、聚酯...
