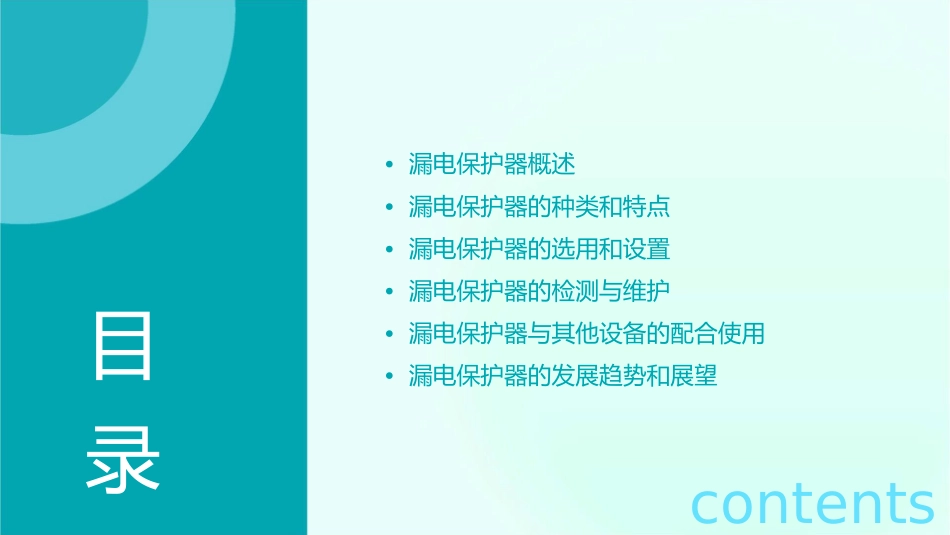

漏电保护器资料课件•漏电保护器概述•漏电保护器的种类和特点•漏电保护器的选用和设置•漏电保护器的检测与维护•漏电保护器与其他设备的配合使用•漏电保护器的发展趋势和展望目录contents01漏电保护器概述漏电保护器的定义01漏电保护器是一种用于防止漏电事故的电器设备，它可以在电路发生漏电时迅速切断电源，从而保护人员和设备的安全。02漏电保护器通常由零序电流互感器、控制器和执行机构组成。漏电保护器的作用漏电保护器的主要作用是检测电路中的漏电电流，当漏电电流超过一定值时，自动切断电源，从而保护人身安全和设备完好。漏电保护器可以防止因漏电引起的火灾和设备损坏，同时也可以避免因漏电给人体带来的危害。漏电保护器的原理漏电保护器的原理是基于基尔霍夫定律，通过零序电流互感器检测电路中的漏电电流，当漏电电流超过一定值时，控制器触发执行机构，迅速切断电源，从而保护电路的安全。漏电保护器可以有效地检测和消除漏电，具有灵敏度高、动作迅速、性能稳定等优点。02漏电保护器的种类和特点电磁式漏电保护器电磁式漏电保护器是利用电磁感应原理来检测漏电电流，从而切断电源，起到保护作用。特点：结构简单，价格便宜，但反应速度较慢，且存在误动作的可能性。电子式漏电保护器电子式漏电保护器是利用电子元件检测漏电电流，通过放大电路和比较电路来切断电源，起到保护作用。特点：反应速度快，精度高，但价格相对较高，且对电源的稳定性要求较高。智能型漏电保护器智能型漏电保护器是利用微处理器技术来检测漏电电流，同时可以实时监测电路中的其他异常情况，如过载、短路等，并自动切断电源。特点：功能强大，保护全面，但价格较高，且对技术水平要求较高。03漏电保护器的选用和设置漏电保护器的选用原则01020304设备要求灵敏度可靠性成本根据所保护的设备的特点和要求，选择适合的漏电保护器类型和规格。根据设备的漏电电流和电压，选择具有足够灵敏度的漏电保护器。选择质量可靠、品牌信誉好的漏电保护器，以确保其稳定性和可靠性。在满足性能要求的前提下，选择价格适中、性价比高的漏电保护器。漏电保护器的设置原则保护设备安全为了防止设备因漏电而损坏或发生火灾事故，漏电保护器应安装在设备的电源端或靠近设备的电源端。保护人身安全为了防止人员触电伤亡，漏电保护器应安装在可能发生触电事故的设备或场所附近，以提供及时保护。灵敏度匹配对于多级漏电保护系统，上下级漏电保护器的动作电流应有选择性，以确保分级保护的可靠性。漏电保护器的安装注意事项检查设备是否符合现场使用条件正确连接线路安装前应检查漏电保护器的规格、型号、电源电压和电流等是否符合现场使用条件，并检查外观是否有损坏或裂纹。按照漏电保护器说明书的要求正确连接线路，包括电源进线、出线、负载等，确保接线牢固可靠。调整动作电流标识清晰根据实际需要调整漏电保护器的动作电流值，以确保其在合适的灵敏度范围内工作。在安装过程中应在明显位置做好标识，包括设备名称、型号、动作电流值等，以便后续管理和维护。04漏电保护器的检测与维护漏电保护器的检测方法010203外观检查测试按钮检查电阻检查检查漏电保护器的外观是否完好，有无破损、烧黑等现象。按下测试按钮，观察是否能够正常跳闸，以判断漏电保护器是否正常工作。测量漏电保护器各部件的电阻值，判断是否出现断路或短路故障。漏电保护器的维护建议定期检查清洁维护更换部件建议每月至少进行一次外观检查和功能测试，以确保漏电保护器处于正常工作状态。定期清理漏电保护器表面灰尘和污垢，避免影响其正常工作。如发现漏电保护器部件损坏，应及时更换同型号部件，确保其正常工作。漏电保护器的故障排除方法跳闸不灵敏误动作不动作检查测试按钮是否正常工作，如有问题可进行更换。检查线路中是否存在干扰源，如大功率电器等，如有干扰可考虑在漏电保护器前加装滤波器或调整线路布局。检查线路中是否有漏电现象，如有漏电应先排除漏电故障；另外，检查漏电保护器是否已经损坏，如损坏需更换新的漏电保护器。漏电保护器与其他设备的配合使用05漏电保护器与配电系统的配合漏电保护器应与配电系统中的...
