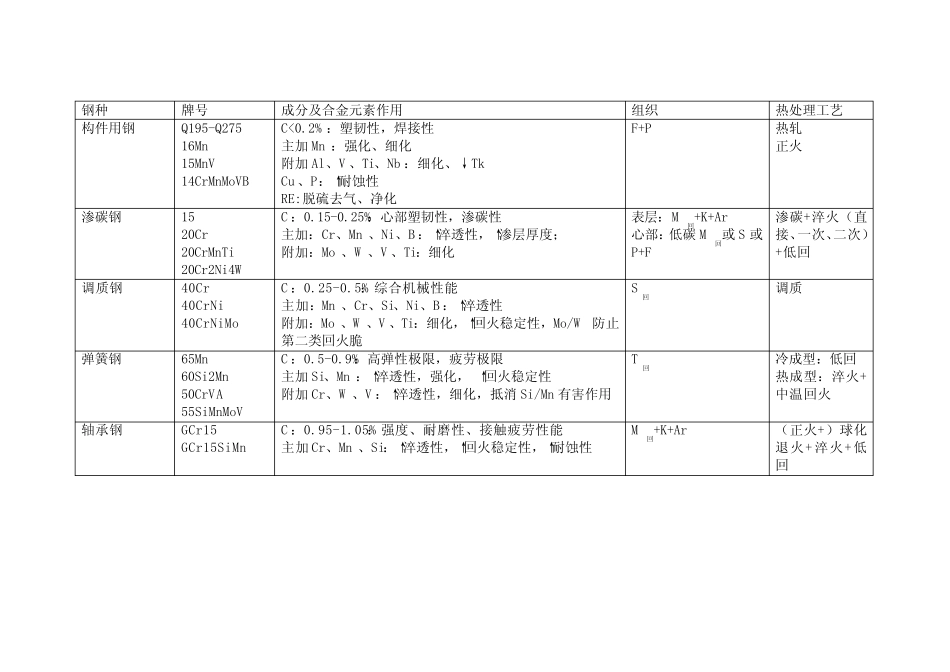

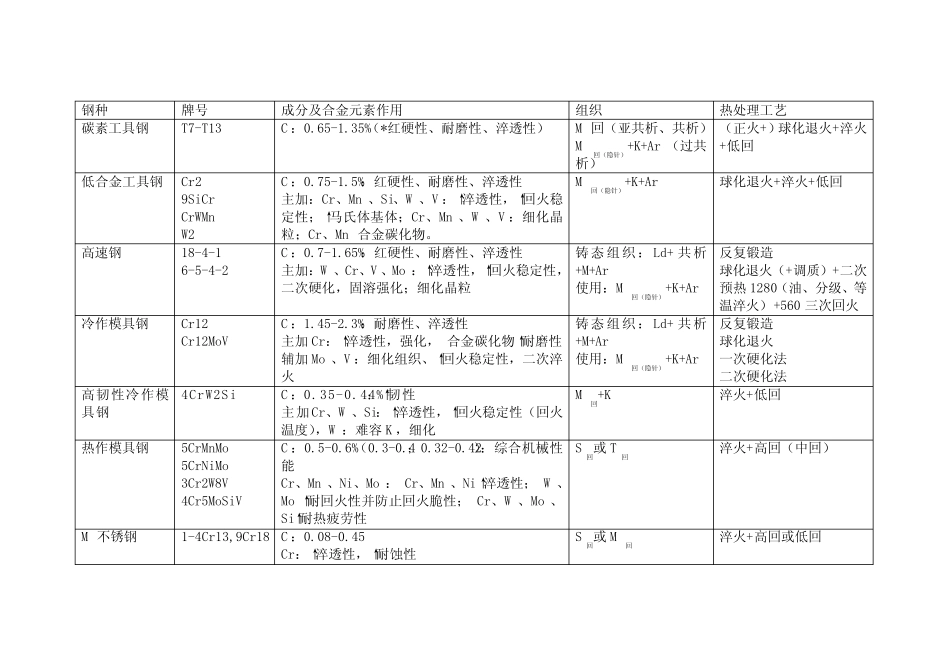

钢种牌号成分及合金元素作用组织热处理工艺构件用钢Q195-Q27516Mn15MnV14CrMnMoVBC<0.2%：塑韧性，焊接性主加Mn：强化、细化附加Al、V、Ti、Nb：细化、↓TkCu、P：↑耐蚀性RE:脱硫去气、净化F+P热轧正火渗碳钢1520Cr20CrMnTi20Cr2Ni4WC：0.15-0.25%：心部塑韧性，渗碳性主加：Cr、Mn、Ni、B：↑淬透性，↑渗层厚度；附加：Mo、W、V、Ti：细化表层：M回+K+Ar心部：低碳M回或S或P+F渗碳+淬火（直接、一次、二次）+低回调质钢40Cr40CrNi40CrNiMoC：0.25-0.5%：综合机械性能主加：Mn、Cr、Si、Ni、B：↑淬透性附加：Mo、W、V、Ti：细化，↑回火稳定性，Mo/W防止第二类回火脆S回调质弹簧钢65Mn60Si2Mn50CrVA55SiMnMoVC：0.5-0.9%：高弹性极限，疲劳极限主加Si、Mn：↑淬透性，强化，↑回火稳定性附加Cr、W、V：↑淬透性，细化，抵消Si/Mn有害作用T回冷成型：低回热成型：淬火+中温回火轴承钢GCr15GCr15SiMnC：0.95-1.05%：强度、耐磨性、接触疲劳性能主加Cr、Mn、Si：↑淬透性，↑回火稳定性，↑耐蚀性M回+K+Ar（正火+）球化退火+淬火+低回钢种牌号成分及合金元素作用组织热处理工艺碳素工具钢T7-T13C：0.65-1.35%（*红硬性、耐磨性、淬透性）M回（亚共析、共析）M回（隐针）+K+Ar（过共析）（正火+）球化退火+淬火+低回低合金工具钢Cr29SiCrCrWMnW2C：0.75-1.5%：红硬性、耐磨性、淬透性主加：Cr、Mn、Si、W、V：↑淬透性，↑回火稳定性；↑马氏体基体；Cr、Mn、W、V：细化晶粒；Cr、Mn合金碳化物。M回（隐针）+K+Ar球化退火+淬火+低回高速钢18-4-16-5-4-2C：0.7-1.65%：红硬性、耐磨性、淬透性主加：W、Cr、V、Mo：↑淬透性，↑回火稳定性，二次硬化，固溶强化；细化晶粒铸态组织：Ld+共析+M+Ar使用：M回（隐针）+K+Ar反复锻造球化退火（+调质）+二次预热1280（油、分级、等温淬火）+560三次回火冷作模具钢Cr12Cr12MoVC：1.45-2.3%：耐磨性、淬透性主加Cr：↑淬透性，强化，合金碳化物↑耐磨性辅加Mo、V：细化组织、↑回火稳定性，二次淬火铸态组织：Ld+共析+M+Ar使用：M回（隐针）+K+Ar反复锻造球化退火一次硬化法二次硬化法高韧性冷作模具钢4CrW2SiC：0.35-0.44%：↑韧性主加Cr、W、Si：↑淬透性，↑回火稳定性（回火温度），W：难容K，细化M回+K淬火+低回热作模具钢5CrMnMo5CrNiMo3Cr2W8V4Cr5MoSiVC：0.5-0.6%（0.3-0.4；0.32-0.42）：综合机械性能Cr、Mn、Ni、Mo：Cr、Mn、Ni↑淬透性；W、Mo↑耐回火性并防止回火脆性；Cr、W、Mo、Si↑耐热疲劳性S回或T回淬火+高回（中回）M不锈钢1-4Cr13,9Cr18C：0.08-0.45Cr：↑淬透性，↑耐蚀性S回或M回淬火+高回或低回F不锈钢C17、Cr25、Cr28C：0.01以下Cr：形成F，↑耐蚀性（粗晶、475脆性、σ相脆性）δ-Fe淬火高回或正火A不锈钢18-8C：0.1以下，获得ANi：获得A；Cr：↑耐蚀性A固溶（+稳定化）+去应力热稳定钢F：Cr13、Cr18、Cr25型A：奥氏体不锈钢，Fe-Al-MnCr-Mn-NC：0.1以下Si、Al：复合氧化物，推迟FeO形成Mn、N：代Ni热强钢PMA
