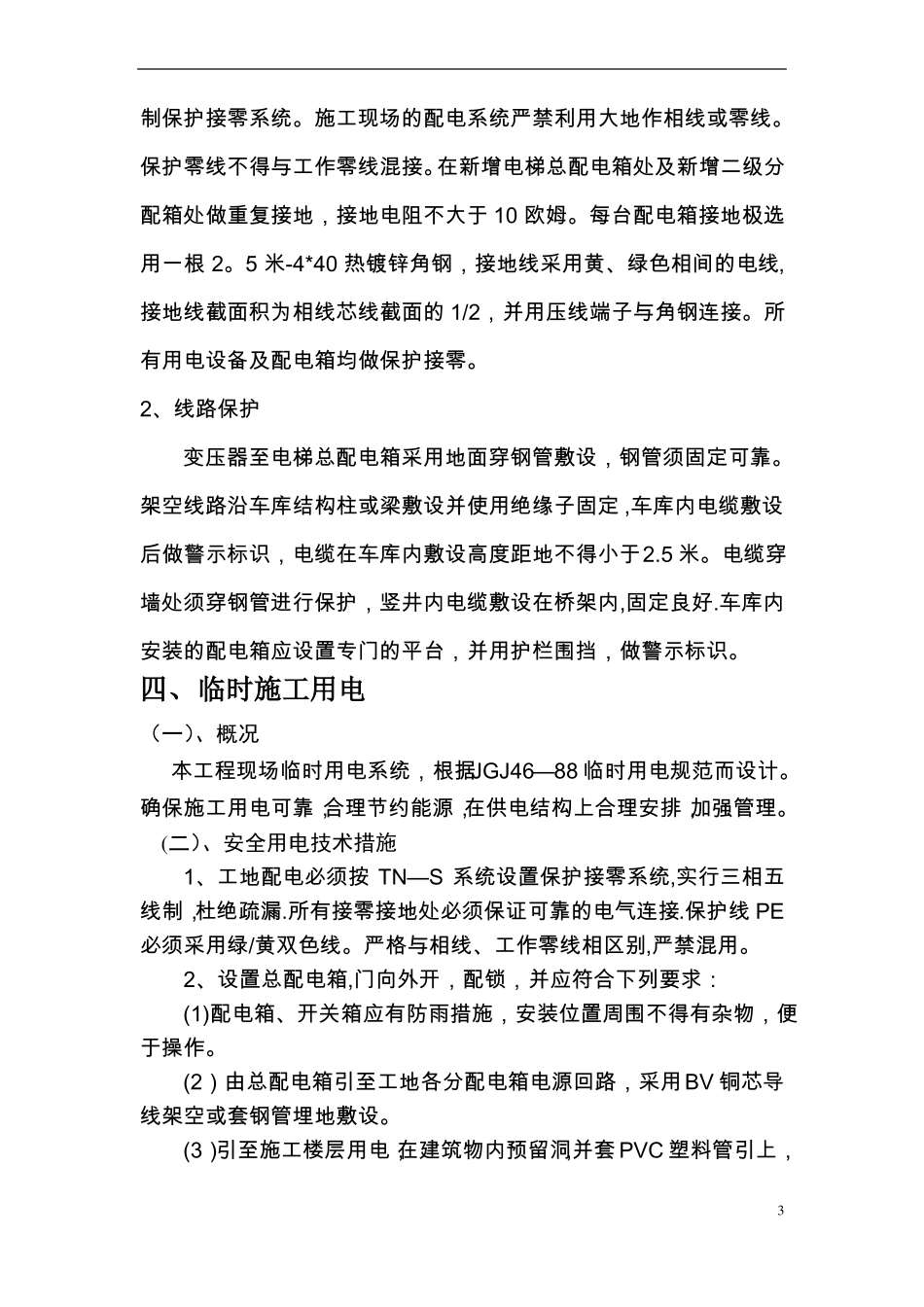

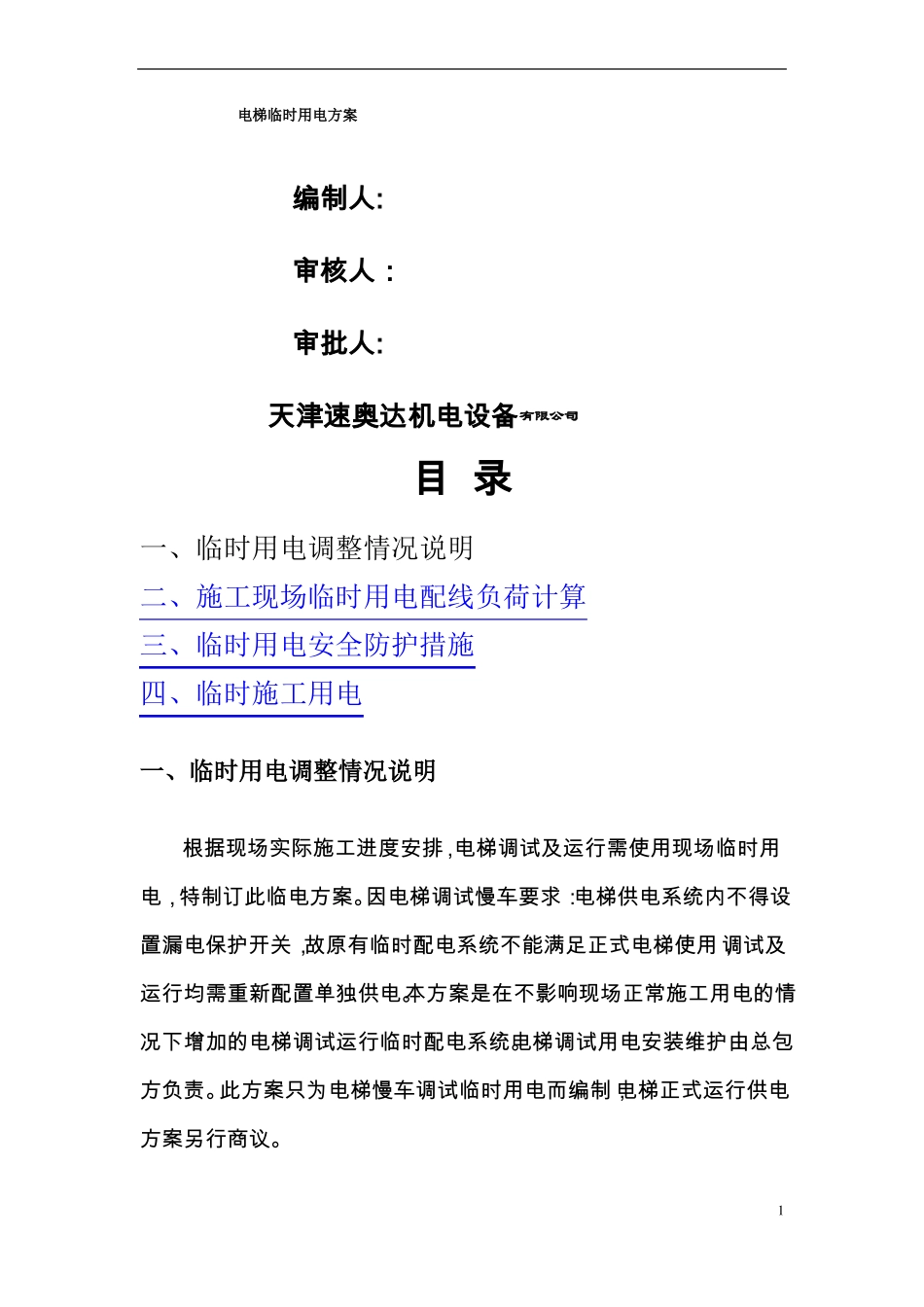

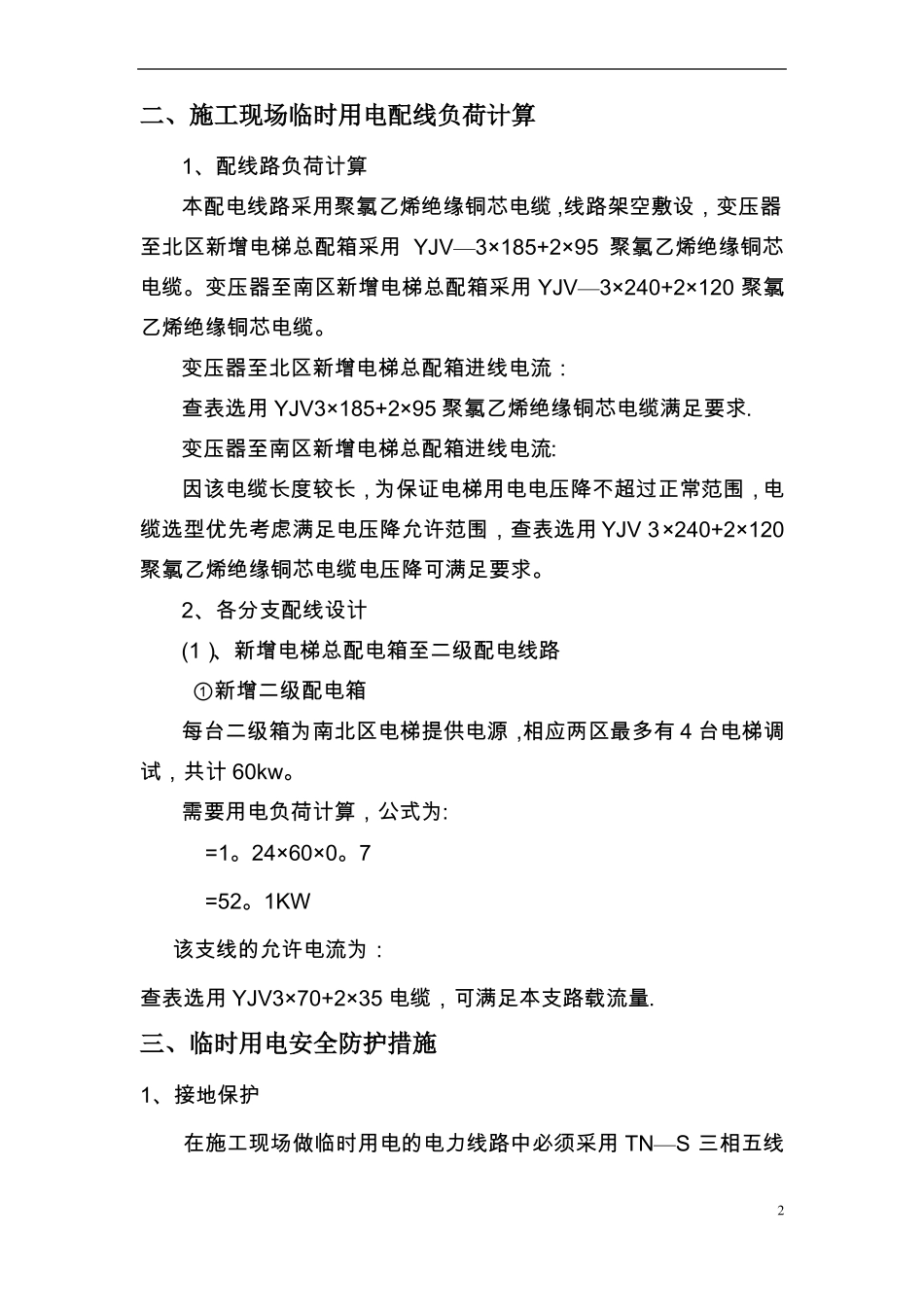

电梯临时用电方案编制人:审核人：审批人:天津速奥达机电设备有限公司目录一、临时用电调整情况说明二、施工现场临时用电配线负荷计算三、临时用电安全防护措施四、临时施工用电一、临时用电调整情况说明根据现场实际施工进度安排,电梯调试及运行需使用现场临时用电，特制订此临电方案。因电梯调试慢车要求：电梯供电系统内不得设置漏电保护开关，故原有临时配电系统不能满足正式电梯使用，调试及运行均需重新配置单独供电。本方案是在不影响现场正常施工用电的情况下增加的电梯调试运行临时配电系统。电梯调试用电安装维护由总包方负责。此方案只为电梯慢车调试临时用电而编制，电梯正式运行供电方案另行商议。1二、施工现场临时用电配线负荷计算1、配线路负荷计算本配电线路采用聚氯乙烯绝缘铜芯电缆,线路架空敷设，变压器至北区新增电梯总配箱采用YJV—3×185+2×95聚氯乙烯绝缘铜芯电缆。变压器至南区新增电梯总配箱采用YJV—3×240+2×120聚氯乙烯绝缘铜芯电缆。变压器至北区新增电梯总配箱进线电流：查表选用YJV3×185+2×95聚氯乙烯绝缘铜芯电缆满足要求.变压器至南区新增电梯总配箱进线电流:因该电缆长度较长，为保证电梯用电电压降不超过正常范围，电缆选型优先考虑满足电压降允许范围，查表选用YJV3×240+2×120聚氯乙烯绝缘铜芯电缆电压降可满足要求。2、各分支配线设计(1）、新增电梯总配电箱至二级配电线路①新增二级配电箱每台二级箱为南北区电梯提供电源，相应两区最多有4台电梯调试，共计60kw。需要用电负荷计算，公式为:=1。24×60×0。7=52。1KW该支线的允许电流为：查表选用YJV3×70+2×35电缆，可满足本支路载流量.三、临时用电安全防护措施1、接地保护在施工现场做临时用电的电力线路中必须采用TN—S三相五线2制保护接零系统。施工现场的配电系统严禁利用大地作相线或零线。保护零线不得与工作零线混接。在新增电梯总配电箱处及新增二级分配箱处做重复接地，接地电阻不大于10欧姆。每台配电箱接地极选用一根2。5米-4*40热镀锌角钢，接地线采用黄、绿色相间的电线,接地线截面积为相线芯线截面的1/2，并用压线端子与角钢连接。所有用电设备及配电箱均做保护接零。2、线路保护变压器至电梯总配电箱采用地面穿钢管敷设，钢管须固定可靠。架空线路沿车库结构柱或梁敷设并使用绝缘子固定,车库内电缆敷设后做警示标识，电缆在车库内敷设高度距地不得小于2.5米。电缆穿墙处须穿钢管进行保护，竖井内电缆敷设在桥架内,固定良好.车库内安装的配电箱应设置专门的平台，并用护栏围挡，做警示标识。四、临时施工用电（一）、概况本工程现场临时用电系统，根据JGJ46—88临时用电规范而设计。确保施工用电可靠，合理节约能源，在供电结构上合理安排，加强管理。(二）、安全用电技术措施1、工地配电必须按TN—S系统设置保护接零系统,实行三相五线制，杜绝疏漏.所有接零接地处必须保证可靠的电气连接.保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别,严禁混用。2、设置总配电箱,门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2）由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空或套钢管埋地敷设。(3）引至施工楼层用电，在建筑物内预留洞,并套PVC塑料管引上，3不准沿脚手架敷设。3、用电设备与开关箱间距不大于3M，与配电箱间距不大于30M，开关箱漏电保护器的额定漏电动作电流应选用30mA,额定漏电动作时间应小于0.1秒，水泵及特别潮湿场所，漏电动作电流应选用15mA.4、配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。5、作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值≤4Ω.6、保护零线不得装设开关或熔断器。7、保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。8、正常情况时，下列电气设备不带电的金属外露导电部分应作保护接零：（1）电机、局部照明变压器、电器、照明器具、手持电动工具的金属外壳。（2）电气设备的传动装置的金属部件。（3)配电箱(屏）与控制屏的金属框架。（4)电...
