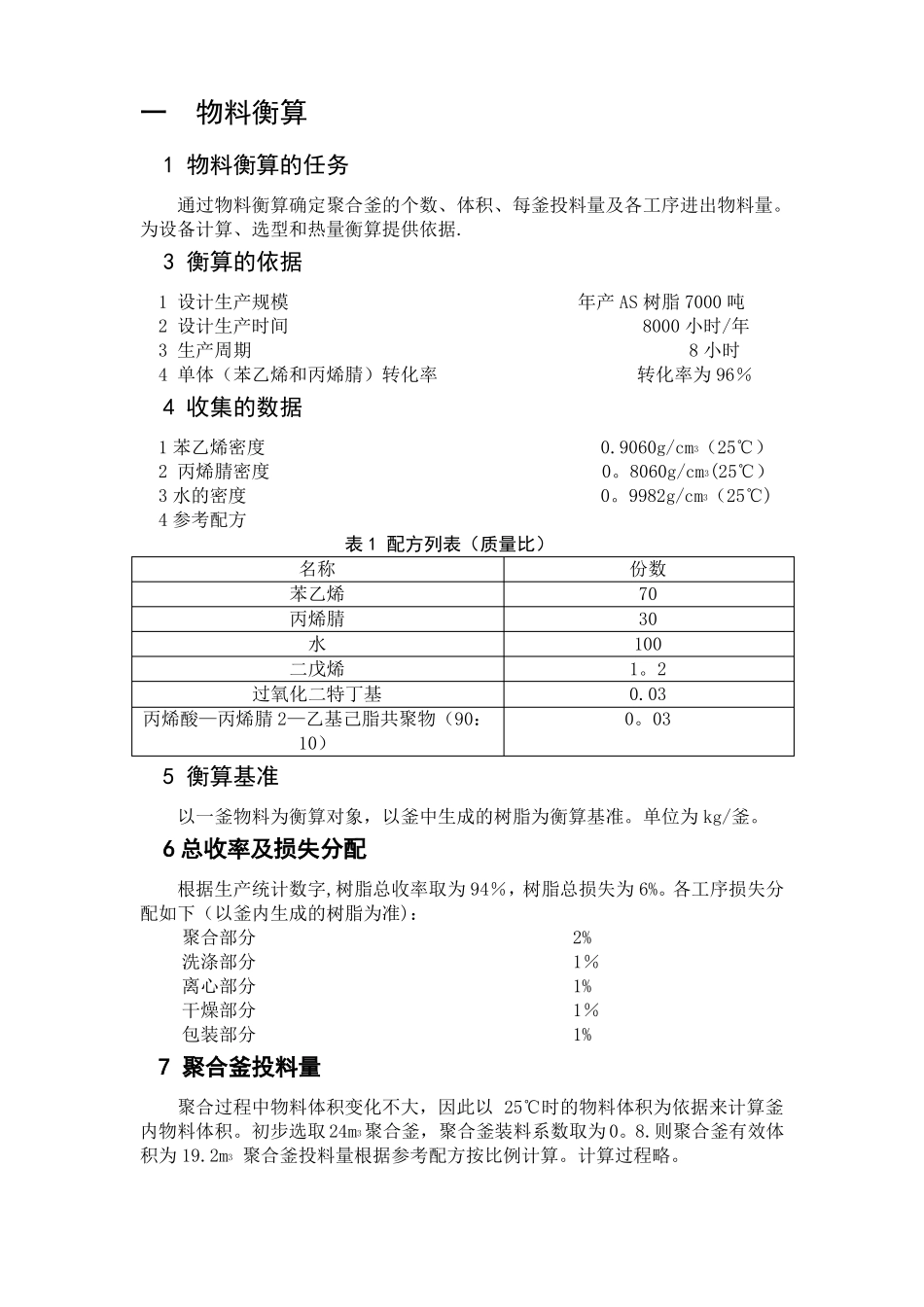

一物料衡算1物料衡算的任务通过物料衡算确定聚合釜的个数、体积、每釜投料量及各工序进出物料量。为设备计算、选型和热量衡算提供依据.3衡算的依据1设计生产规模年产AS树脂7000吨2设计生产时间8000小时/年3生产周期8小时4单体（苯乙烯和丙烯腈）转化率转化率为96％4收集的数据1苯乙烯密度0.9060g/cm3（25℃）2丙烯腈密度0。8060g/cm3(25℃）3水的密度0。9982g/cm3（25℃)4参考配方表1配方列表（质量比）名称份数苯乙烯70丙烯腈30水100二戊烯1。2过氧化二特丁基0.03丙烯酸—丙烯腈2—乙基己脂共聚物（90：0。0310）5衡算基准以一釜物料为衡算对象，以釜中生成的树脂为衡算基准。单位为kg/釜。6总收率及损失分配根据生产统计数字,树脂总收率取为94％，树脂总损失为6%。各工序损失分配如下（以釜内生成的树脂为准)：聚合部分2%洗涤部分1％离心部分1%干燥部分1％包装部分1%7聚合釜投料量聚合过程中物料体积变化不大，因此以25℃时的物料体积为依据来计算釜内物料体积。初步选取24m3聚合釜，聚合釜装料系数取为0。8.则聚合釜有效体积为19.2m3聚合釜投料量根据参考配方按比例计算。计算过程略。表2聚合釜投料量表名称苯乙烯丙烯腈水二戊烯过氧化二特丁基丙烯酸-丙烯腈2—乙基己脂共聚物（90:10)投入量6。92m33.30m38。92m3106.85千克2。68千克2.68千克8聚合部分物料衡算由于产品中引发剂，稳定剂及链转移剂的量很少，所以在产品中将其忽略不计，并假设所有助剂都被洗涤水带走。苯乙烯量：6。92×906.0=6269。52Kg丙烯腈3.30×806.6=2659。80Kg软水量：8。92×998。2=8904Kg生成AS树脂量：(6269。2＋2659。80）×96％=8572Kg损失AS树脂量：8572.15×2%=171。4Kg未反应单体（苯乙烯及丙烯腈）量：(6269.52＋2659.80)－8572=357.32Kg进入下一工序的AS树脂量:8572－171.4=8401Kg表4聚合部分物料平衡表（单位千克）物料名称进料出料苯乙烯6269.52250。78丙烯腈2659.80106。39水89048904二戊烯106.85106。85过氧化二特丁基2。682.68丙烯酸—丙烯腈2-乙基2.682.68己脂共聚物（90：10）AS树脂—-8572损失AS树脂——171.4合计17945.3817945。389洗涤部分拟选用2个16m洗涤釜.每釜用2000Kg水洗涤，洗涤后湿物料中含水20%。损失AS树脂量：8572×1%=86Kg进入下一工序的AS树脂量：8401－86=8315Kg洗涤后湿物料中含水量为:8315×0。2/0.8=2079Kg洗涤排水量为：2000×2+8904-2079=10825Kg表5洗涤部分物料平衡表(单位千克）名称进料出料AS树脂84018315洗涤水4000——3湿物料含水水损失AS树脂合计——8904-—2130520791082586213058。10离心部分经离心脱水后湿物料含水量为5%。损失AS树脂量为：8572×1％=86Kg进入下一工序的PMMA量：8315-86=8229Kg湿物料含水量为：8229×0.05/0.95=433Kg离心脱水量为:2079-433=1646Kg表6离心部分物料平衡表（单位千克）名称进料出料AS树脂83158229湿物料含水2079433损失AS树脂-—86离心脱水——1646合计103941039411干燥部分物料经干燥后含水量为0。5%。损失AS树脂量：8572×1%=86Kg进入下一工序的AS树脂量：8229－86=8143Kg物料含水量：8143×0.005/0。995=41Kg干燥蒸发水量:433-41=392Kg表7干燥器物料平衡表（单位千克）名称进料出料AS树脂82298143物料含水43341损失AS树脂——86干燥水量——392合计8662866212包装部分损失AS树脂量为：8572×1%=86Kg产品中AS树脂量为:8143-86=8057Kg损失的水量：86×0。5％=0。43Kg产品中水量：41-0.43=40.57Kg每釜生产的产品总量：8057+40。57=8097。57Kg表8包装部分物料平衡表（单位千克）名称进料出料AS树脂81438057水4140。57损失AS树脂损失水合计————8184860。43818413每釜年生产能力及釜的个数设计生产规模为年产AS树脂7000吨，设计生产时间为每年8000小时,生产周期为8小时，每釜生产能力为8097.57kg。则每釜年生产能力为：8097。57×8000÷8=8098吨取聚合釜备用系数为1。1则聚合釜个数为:n=1.1×7000÷8098=0。95因此聚合釜个数可取为1个.14物料流程图物料流程图（千克）洗涤水4000苯乙烯AS树脂丙烯腈未未反应单体357。32软水8904软水8904添加剂122。21添加剂122。21损失AS树脂废水10825171。4损失AS树脂86未反应单体357.32...
