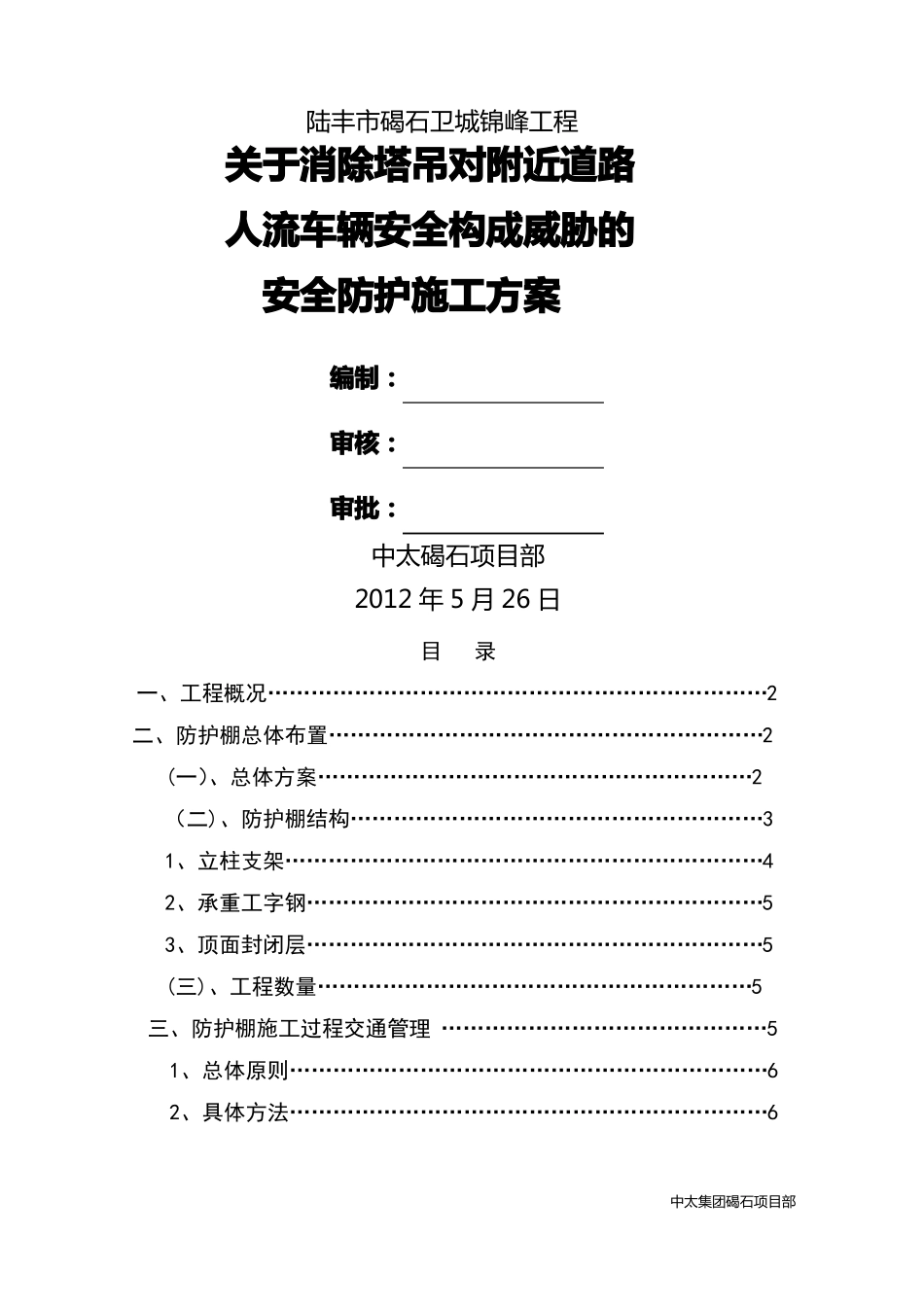

陆丰市碣石卫城锦峰工程关于消除塔吊对附近道路人流车辆安全构成威胁的安全防护施工方案编制：审核：审批：中太碣石项目部2012年5月26日目录一、工程概况……………………………………………………………2二、防护棚总体布置……………………………………………………2(一）、总体方案……………………………………………………2（二)、防护棚结构…………………………………………………31、立柱支架…………………………………………………………42、承重工字钢………………………………………………………53、顶面封闭层………………………………………………………5(三)、工程数量……………………………………………………5三、防护棚施工过程交通管理………………………………………51、总体原则…………………………………………………………62、具体方法…………………………………………………………6中太集团碣石项目部陆丰市卫城锦峰工程(1)、施工阶段划分…………………………………………………6（2）、立柱支架搭设…………………………………………………6（3）、工字钢吊装施工………………………………………………6（4）、支架成型后的安全防护………………………………………7四、施工技术安全措施…………………………………………………71、防护棚施工安全…………………………………………………72、日常维护…………………………………………………………83、规范塔吊使用……………………………………………………9道路防护棚搭设专项施工方案一、工程概况本工程位于陆丰市碣石镇锦江路段东侧。层高:地上29层，地下1；1—5层为大空房，5层为转换层层高5.650米,标准层以上高3.0米，总高度为108.8m；主体结构类型为现浇钢筋混凝土框架剪力墙结构。建筑总面积为59661m²，抗震设防烈度为7度，建筑耐火等级为一级.该工程北面是碣石镇锦江路东侧、是碣石主要干道，因塔式起重机临近人流车辆密集的道路，道路处于塔式起重机吊臂的回转半径内,吊建筑材料时对道路上能行的人流车辆安全构成了严重威胁，存在重大安全隐患。现我项目部编制道路防护棚搭设专项施工方案，对该道路作出安全防护措施。二、防护棚总体布置（一）、总体方案对本工程北面的锦江路段采取安全防护措施，安全重点主要为防护高空坠落物、施工用水等影响道路行人行车。防护措施采用工字钢为纵立杆与横梁加钢管防护棚架遮盖为主，在道路两侧1中太集团碣石项目部陆丰市卫城锦峰工程位置架设工字钢立柱间距1.5m，；在立柱顶面设置横桥向通长16工字钢支撑梁，用角钢焊接连接所有工字钢，按1.5m间距布置，形成主承重骨架；在承重骨架上铺装36mm厚木板＋2mm厚薄钢板,形成封闭层和隔水层.防护棚长94m（以该工程长度为界)，宽9m（以本工程临时围护墙向前至路边花莆为宽全部封闭）,高6m。门洞净空高度为5.2m，见总体布置图.（二）、防护棚结构1、立柱支架立柱支架采用工字钢搭设,两侧支架立在锦江路最外侧行车道上，搭设宽度9m，长度94m，工字钢立柱与钢板底座焊接用18螺丝固定在混凝土路面上。2、承重工字钢主承重工字钢采用16型，横路向布置，横梁工字钢间距1。5m.横梁工字钢放置在立柱支架顶上焊接处理，形成整体支架;在立柱与横梁加设斜杆成八字型,立柱、横梁、斜杆的工字钢焊接连接成整体，确保整体稳定性。3、顶面封闭层顶面封闭层结构设计为木板，木板起减震作用与抗冲击作用，每块木板之间用钢钉连接成整体，木板下层为钢管与工字钢承重骨架之间采用焊接固定，连接成整体，防止风荷载影响,破坏结构。（三）、工程数量表1：单边防护棚工程数量表编号12材料名称钢管支架工字钢规格3.5*4816单位tt数量备注2中太集团碣石项目部陆丰市卫城锦峰工程345木板钢板底座钢板螺丝36cm厚10mm厚2mm厚18mm方tt粒表2：施工机具数量表编号123机具名称汽车吊焊机警示装置规格16t单位辆台套数量144三、防护棚施工过程交通管理1、总体原则施工安全设施严格按照《公路养护安全作业规程》执行，根据规程需设置作业控制区，警告区、上游过渡区、缓冲区、作业区、下游过渡区、终止区等。施工安全设施包括：锥形交通路标、安...
