安装样板施工方案VIP免费

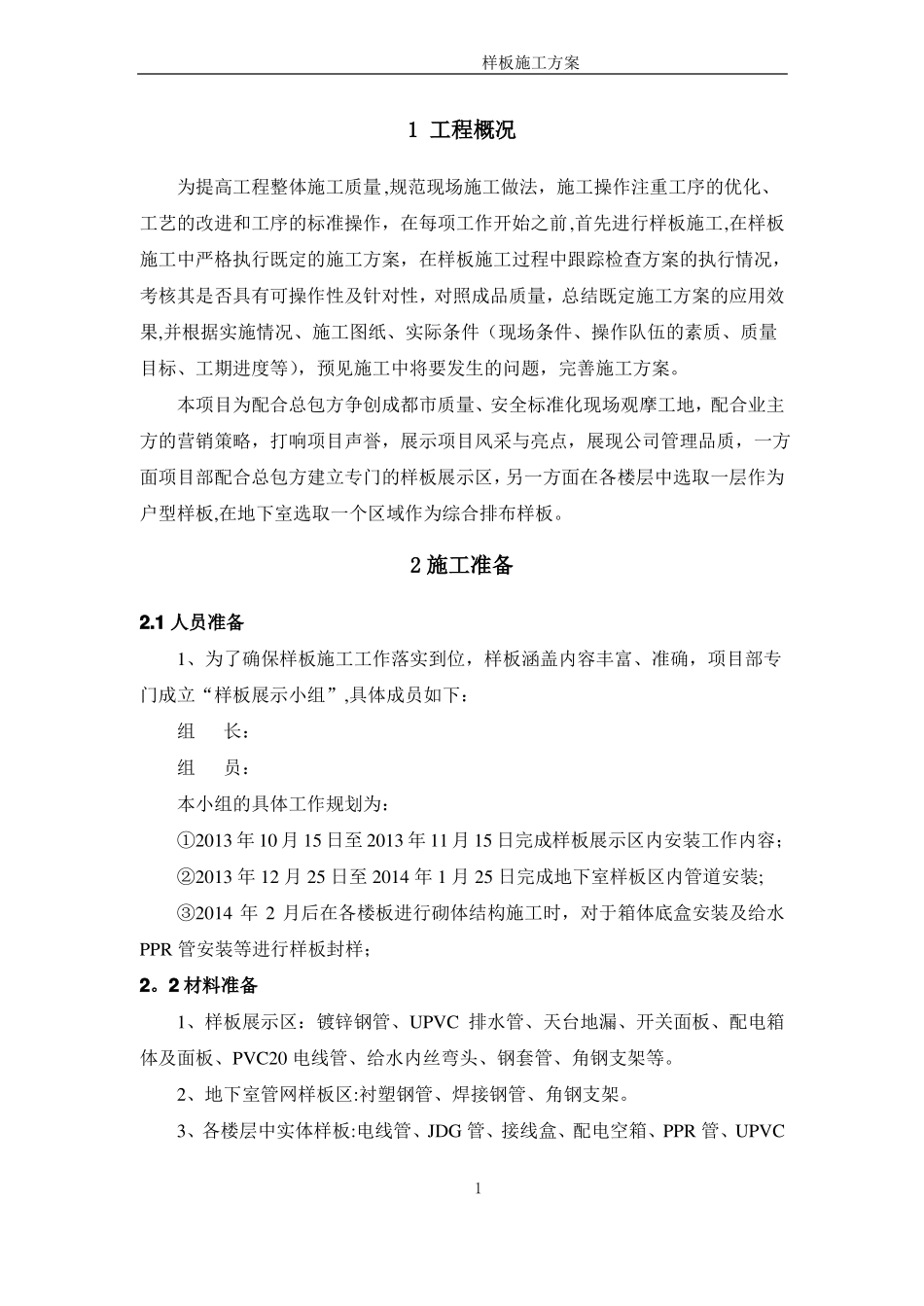

样板施工方案目录1工程概况12施工准备12.1人员准备12。2材料准备12。3现场准备22。4技术准备23实物样板的内容和施工标准33.1给排水工程33。2电气工程104样板封样要求135各项保证措施151样板施工方案1工程概况为提高工程整体施工质量,规范现场施工做法，施工操作注重工序的优化、工艺的改进和工序的标准操作，在每项工作开始之前,首先进行样板施工,在样板施工中严格执行既定的施工方案，在样板施工过程中跟踪检查方案的执行情况，考核其是否具有可操作性及针对性，对照成品质量，总结既定施工方案的应用效果,并根据实施情况、施工图纸、实际条件（现场条件、操作队伍的素质、质量目标、工期进度等），预见施工中将要发生的问题，完善施工方案。本项目为配合总包方争创成都市质量、安全标准化现场观摩工地，配合业主方的营销策略，打响项目声誉，展示项目风采与亮点，展现公司管理品质，一方面项目部配合总包方建立专门的样板展示区，另一方面在各楼层中选取一层作为户型样板,在地下室选取一个区域作为综合排布样板。2施工准备2.1人员准备1、为了确保样板施工工作落实到位，样板涵盖内容丰富、准确，项目部专门成立“样板展示小组”,具体成员如下：组长：组员：本小组的具体工作规划为：①2013年10月15日至2013年11月15日完成样板展示区内安装工作内容；②2013年12月25日至2014年1月25日完成地下室样板区内管道安装;③2014年2月后在各楼板进行砌体结构施工时，对于箱体底盒安装及给水PPR管安装等进行样板封样；2。2材料准备1、样板展示区：镀锌钢管、UPVC排水管、天台地漏、开关面板、配电箱体及面板、PVC20电线管、给水内丝弯头、钢套管、角钢支架等。2、地下室管网样板区:衬塑钢管、焊接钢管、角钢支架。3、各楼层中实体样板:电线管、JDG管、接线盒、配电空箱、PPR管、UPVC1样板施工方案排水管等。2。3现场准备进行样板施工前,应保证土建前期的砌体结构等已施工完毕，安装工作可以插入进行施工,同时与各方单位施工前协调已完成。2。4技术准备1、样板区管井施工大样图已经绘制完成,配电箱线盒在砌体墙上的定位已经定位完成。管井大样图2、针对地下室样板区域管道及桥架安装，与消防与防排烟单位沟通，进行综合管线的排布,初步确定保证风管最低处2。5m。在此基础上优化管线，减少管道间的交叉碰撞,根据设计单位下发综合管线图及现场实际情况布置。地下室局部管网综合图3、针对楼层内部实体样板,在样板施工中严格执行既定的施工方案，在样板施工过程中跟踪检查方案的执行情况，考核其是否具有可操作性及针对性，对照成品质量，总结既定施工方案的应用效果，并根据实施情况、施工图纸、实际条件，预见施工中将要发生的问题,完善施工方案.同时绘制专门的深化定位图。给排水户型深化定位图电气户型深化定位图2样板施工方案3实物样板的内容和施工标准3.1给排水工程3.1。1给水管道安装1、材料要求给水管采用:(1)给水干、立管管道均采用内衬塑钢管，DN＜100mm的采用丝扣连接，DN≥100mm的采用卡箍连接；（2)水表后的冷、热水管均采用优质PPR塑料管，热熔连接.2、管道支吊架制作安装管道支架、支座的制作应按照图样要求进行施工，使用材料应取得设计者同意；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺.焊缝高度不应小于焊接最小厚度，并不得有漏焊、夹渣或焊缝裂纹等缺陷，制作合格的支吊架，应进行防腐处理和妥善保管.管道支吊架的放线定位。首先根据设计要求定出固定支架和补偿器的位置；根据管道设计标高，把同一水平面直管段的两端支架位置画在墙上或柱上。根据两点间的距离和坡度大小，算出两点间的高度差,标在末端支架位置上；在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架位置。如果土建施工时，在墙上如预留有支架孔洞或在钢筋混凝土构件上预埋了焊接支架的钢板，应采用上述方法进行拉线校正，然后标出支架实际安装位置.管道支、吊、托架应位置正确，埋设平整、牢固；支架横梁应牢固地固定在墙、柱或其他结构物上，横梁长度方向应水平。顶面应与管中心线平行；固定支架必须严...
