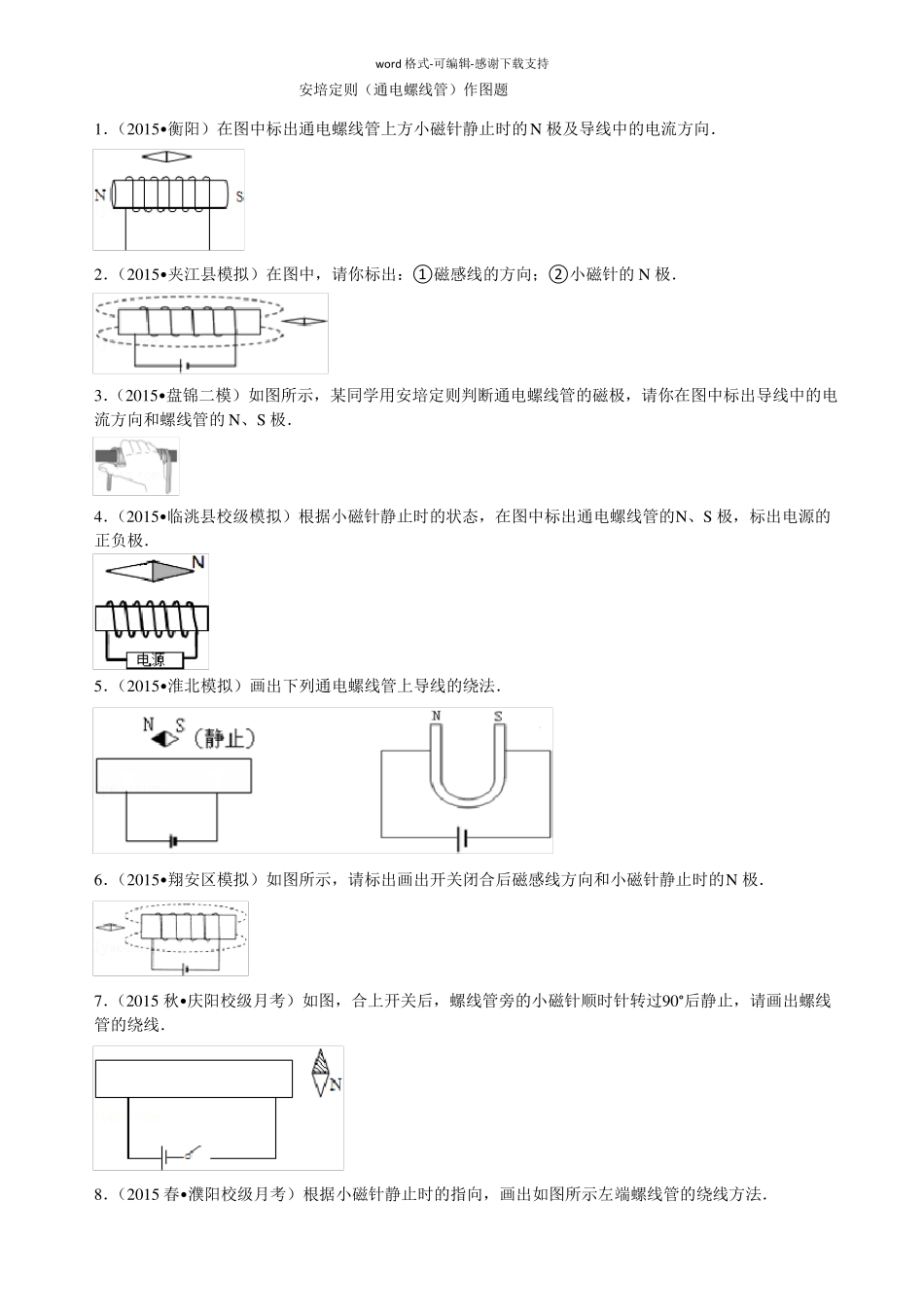

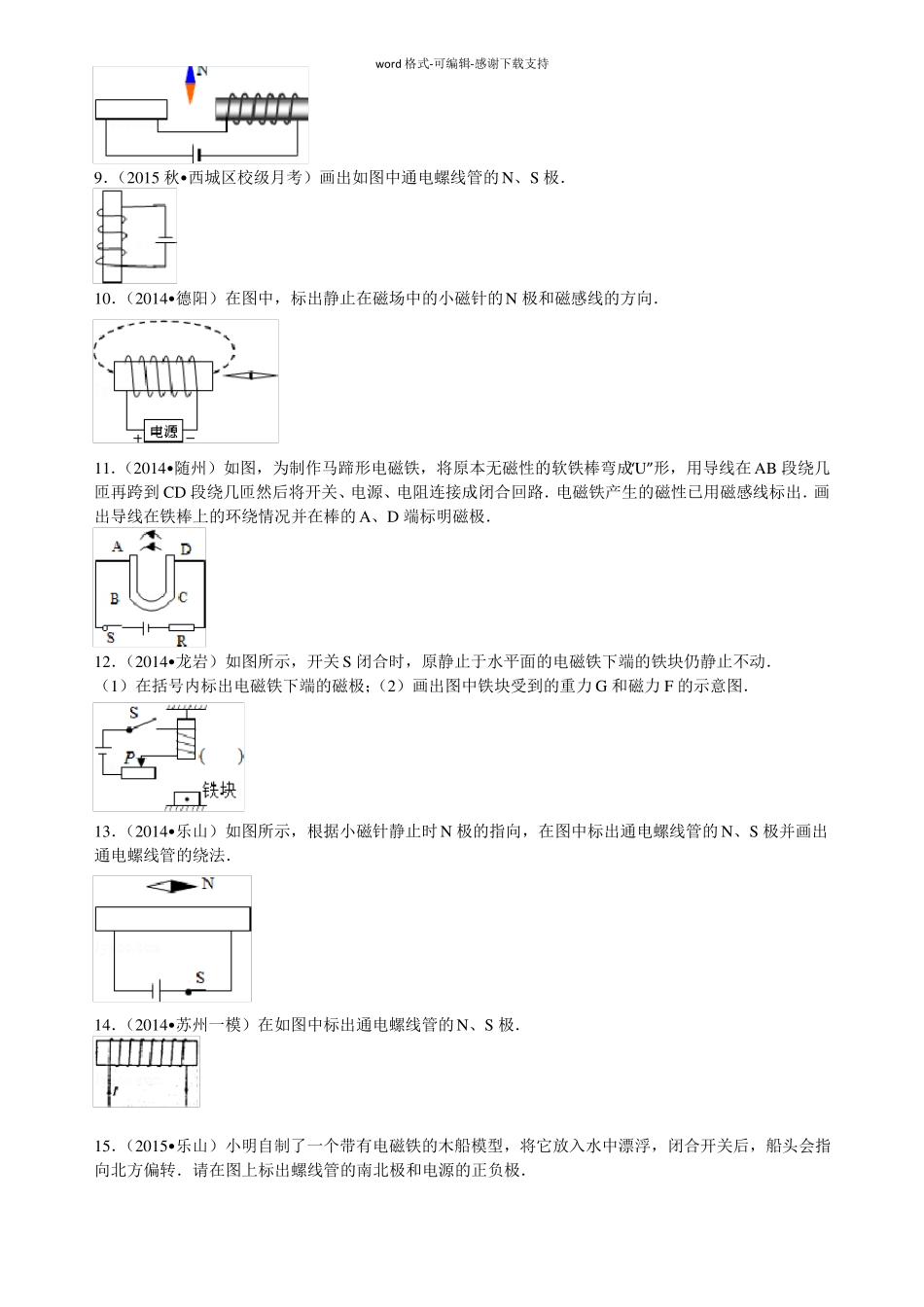

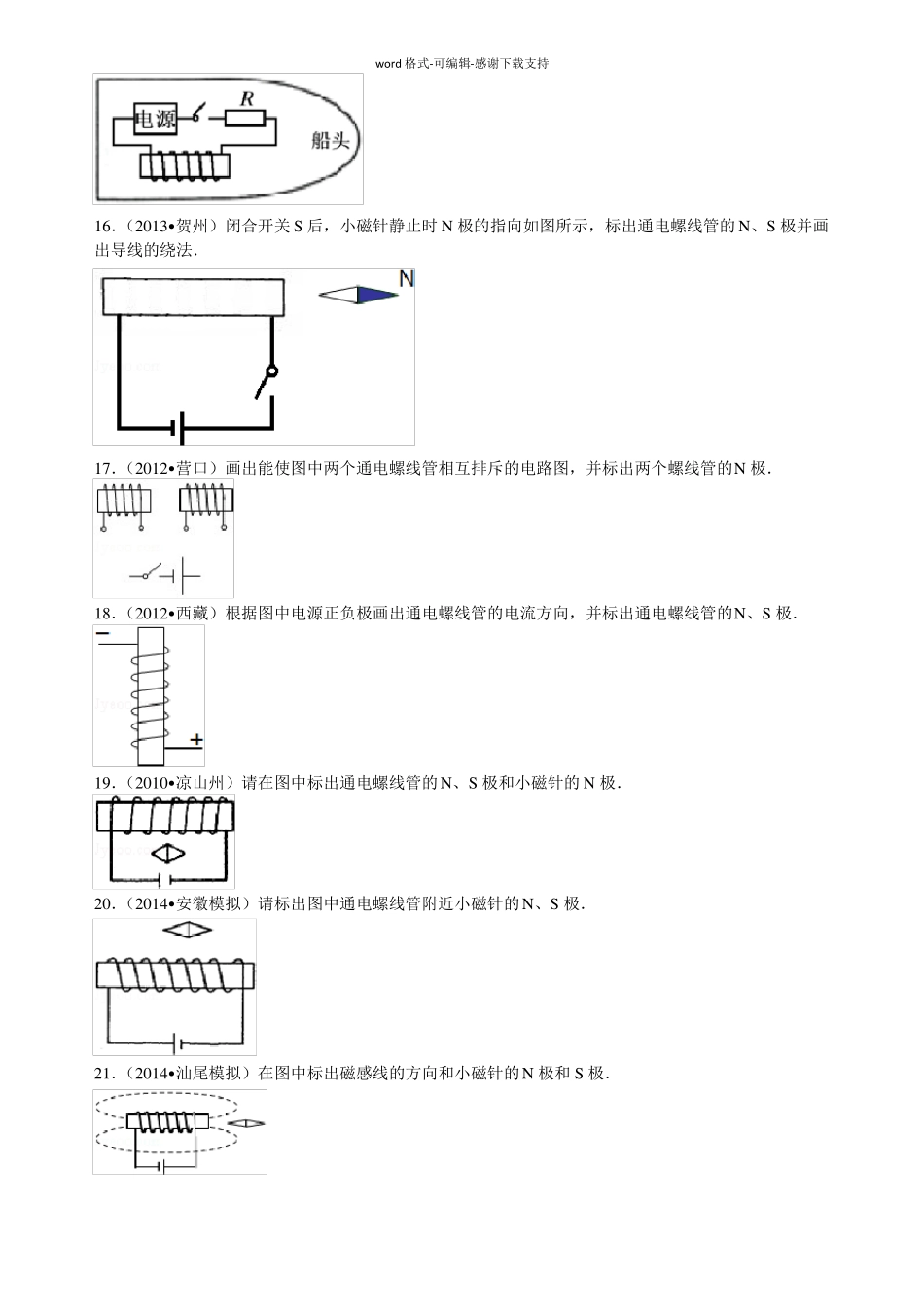

word格式-可编辑-感谢下载支持安培定则（通电螺线管）作图题1．（2015•衡阳）在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向．2．（2015•夹江县模拟）在图中，请你标出：①磁感线的方向；②小磁针的N极．3．（2015•盘锦二模）如图所示，某同学用安培定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的N、S极．4．（2015•临洮县校级模拟）根据小磁针静止时的状态，在图中标出通电螺线管的N、S极，标出电源的正负极．5．（2015•淮北模拟）画出下列通电螺线管上导线的绕法．6．（2015•翔安区模拟）如图所示，请标出画出开关闭合后磁感线方向和小磁针静止时的N极．7．（2015秋•庆阳校级月考）如图，合上开关后，螺线管旁的小磁针顺时针转过90°后静止，请画出螺线管的绕线．8．（2015春•濮阳校级月考）根据小磁针静止时的指向，画出如图所示左端螺线管的绕线方法．word格式-可编辑-感谢下载支持9．（2015秋•西城区校级月考）画出如图中通电螺线管的N、S极．10．（2014•德阳）在图中，标出静止在磁场中的小磁针的N极和磁感线的方向．11．（2014•随州）如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．12．（2014•龙岩）如图所示，开关S闭合时，原静止于水平面的电磁铁下端的铁块仍静止不动．（1）在括号内标出电磁铁下端的磁极；（2）画出图中铁块受到的重力G和磁力F的示意图．13．（2014•乐山）如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法．14．（2014•苏州一模）在如图中标出通电螺线管的N、S极．15．（2015•乐山）小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．word格式-可编辑-感谢下载支持16．（2013•贺州）闭合开关S后，小磁针静止时N极的指向如图所示，标出通电螺线管的N、S极并画出导线的绕法．17．（2012•营口）画出能使图中两个通电螺线管相互排斥的电路图，并标出两个螺线管的N极．18．（2012•西藏）根据图中电源正负极画出通电螺线管的电流方向，并标出通电螺线管的N、S极．19．（2010•凉山州）请在图中标出通电螺线管的N、S极和小磁针的N极．20．（2014•安徽模拟）请标出图中通电螺线管附近小磁针的N、S极．21．（2014•汕尾模拟）在图中标出磁感线的方向和小磁针的N极和S极．word格式-可编辑-感谢下载支持22．（2014•盘锦模拟）如图所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．23．（2014•武宣县模拟）如图所示，请标出螺线管和小磁针的N、S极．24．（2014•道真县校级模拟）如图所示，根据通电螺线管中电流的方向，在螺线管两端标出N、S极．25．（2014•隆回县模拟）如图所示，接通电源后，通电螺线管右边的条形磁铁向右摆动，请在图中标出条形磁铁的S极和通电螺线管的N极．26．（2014•广东模拟）在图中，请在图中标出条形磁铁A左端的磁极．27．（2014•黄州区校级二模）如图，开关闭合后，弹簧处于收缩状态．（1）在图中标明电源的正、负极；（2）画出此时条形磁铁的受力示意图．28．（2014春•东营区校级月考）在如图中，标出通电螺线管和小磁针的N、S极．word格式-可编辑-感谢下载支持29．（2014春•亭湖区校级月考）如图所示，已知磁铁的N极与通电螺线管A端间的磁感线分布情况，请在图中标出磁感线方向和通电螺线管中的电流方向．30．（2014秋•沂南县校级期末）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则标出甲、乙、丙、丁的极性．word格式-可编辑-感谢下载支持安培定则（通电螺线管）作图题参考答案一．解答题（共30小题）1．2．3．9．10．11．16．17．18．23．24．25．30．4．12．19．26．5．13．20．27．6．14．21．28．7．15．22．29．8．
