管路法兰及垫片的选用VIP免费

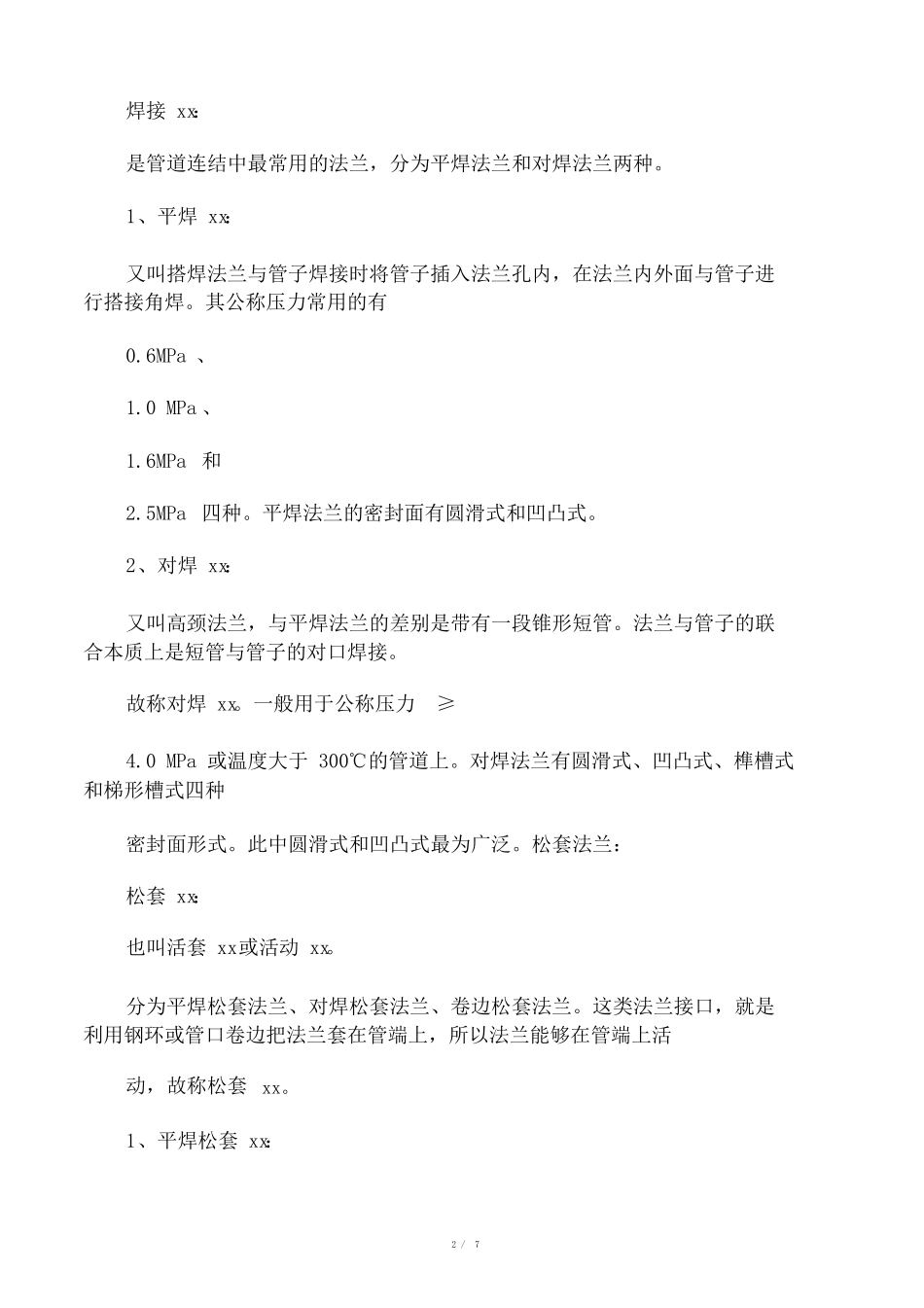

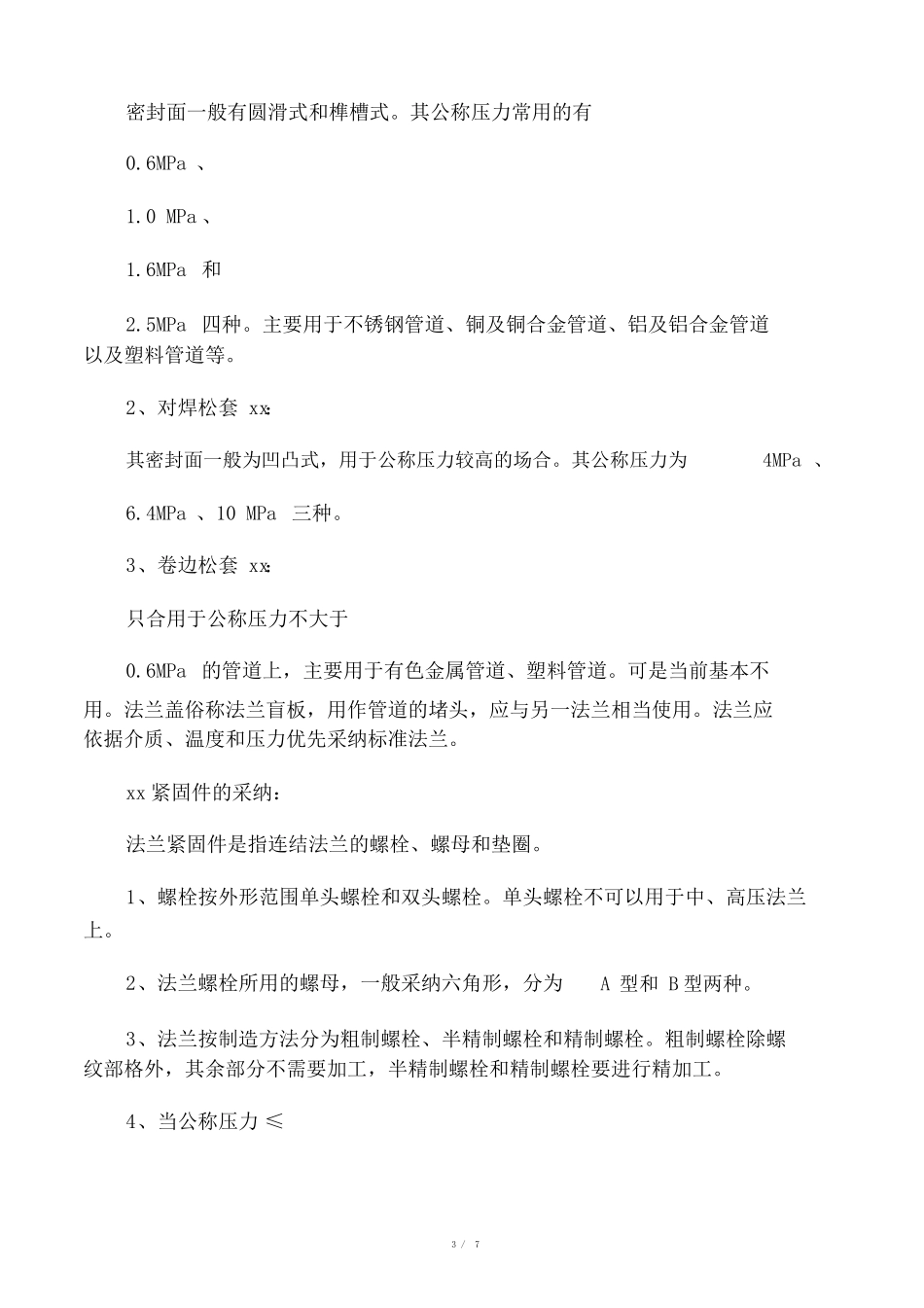

当前管道工程常用的连结方式有螺纹连结、焊接连结、法兰连结、承插连结、沟槽连结等形式。低压管道PN≤2.5MPa中压管道PN=4—6.4MPa高压管道PN=10—100MPa超高压管道PN＞100MPa是依据公称压力分。公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。xx连结法兰连结是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其密切联合起来的一种可拆卸的接头。法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为圆滑式、凹凸式、榫槽式、透镜式和梯形槽式。螺纹xx：主要用于镀锌水、煤气钢管的连结，其密封面为圆滑式。其公称压力常用的有0.6MPa、1.0MPa、1.6MPa三种。1/7焊接xx：是管道连结中最常用的法兰，分为平焊法兰和对焊法兰两种。1、平焊xx：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外面与管子进行搭接角焊。其公称压力常用的有0.6MPa、1.0MPa、1.6MPa和2.5MPa四种。平焊法兰的密封面有圆滑式和凹凸式。2、对焊xx：又叫高颈法兰，与平焊法兰的差别是带有一段锥形短管。法兰与管子的联合本质上是短管与管子的对口焊接。故称对焊xx。一般用于公称压力≥4.0MPa或温度大于300℃的管道上。对焊法兰有圆滑式、凹凸式、榫槽式和梯形槽式四种密封面形式。此中圆滑式和凹凸式最为广泛。松套法兰：松套xx：也叫活套xx或活动xx。分为平焊松套法兰、对焊松套法兰、卷边松套法兰。这类法兰接口，就是利用钢环或管口卷边把法兰套在管端上，所以法兰能够在管端上活动，故称松套xx。1、平焊松套xx：2/7密封面一般有圆滑式和榫槽式。其公称压力常用的有0.6MPa、1.0MPa、1.6MPa和2.5MPa四种。主要用于不锈钢管道、铜及铜合金管道、铝及铝合金管道以及塑料管道等。2、对焊松套xx：其密封面一般为凹凸式，用于公称压力较高的场合。其公称压力为4MPa、6.4MPa、10MPa三种。3、卷边松套xx：只合用于公称压力不大于0.6MPa的管道上，主要用于有色金属管道、塑料管道。可是当前基本不用。法兰盖俗称法兰盲板，用作管道的堵头，应与另一法兰相当使用。法兰应依据介质、温度和压力优先采纳标准法兰。xx紧固件的采纳：法兰紧固件是指连结法兰的螺栓、螺母和垫圈。1、螺栓按外形范围单头螺栓和双头螺栓。单头螺栓不可以用于中、高压法兰上。2、法兰螺栓所用的螺母，一般采纳六角形，分为A型和B型两种。3、法兰按制造方法分为粗制螺栓、半精制螺栓和精制螺栓。粗制螺栓除螺纹部格外，其余部分不需要加工，半精制螺栓和精制螺栓要进行精加工。4、当公称压力≤3/72.5MPa，工作温度＜350℃时，可采纳半精制六角螺栓和母。但公称压力≤A型半精制六角螺0.6MPa，也可采纳粗制螺栓和螺母。5、当公称压力≥4.0MPa，工作温度≥350℃时，可采纳精制六角螺栓和A型精制六角螺母。xx垫片的采纳：常用的法兰垫片有工业橡胶板垫片、橡胶石棉被垫片、金属石缠垫片和金属垫片。其采纳应依据输送介质的性质及其工作条件和法兰形式选定。1、工业橡胶板。分为一般橡胶板，耐酸碱橡胶板和耐油橡胶板。合用于温度不超出60℃、压力不超出1.0MPa的水、酸、碱及真空管路的法兰上，厚度为2~4mm。2、橡胶石棉板。用橡胶、石棉及填料经压制制成，分为低、中、高压及耐油橡石棉胶板。分别合用于1.6MPa、4.0MPa、6.4MPa、10MPa的工作压力，和使用温度为200℃、350℃、450℃、550℃。和橡胶石棉板垫片的厚度，管道公称通径≤80mm时为1.5mm，管道公称通径为100~350mm时为2mm，管道公称通径≥40时为3mm。4/73、金属石棉环绕垫片。由钢带和石棉分层环绕制成，拥有多层密封作用，弹性较好。只合用于圆滑面和凹凸面法兰。合用于工作压力≤4.0MPa，工作温度≤450℃。4、金属垫片。常用的有齿形、椭圆形和八角形垫片，以及高压管道上的透镜式垫片。一般当公称压力≥6.4MPa时采纳金属垫片。xx安装：法兰安装前应付法兰的外形尺寸进行检查，包含外径、内径、螺栓孔径及数量、螺栓孔中心距、凸缘高度等能否切合技术标准的要求。法兰密封面应平坦光洁，不得有毛刺及径向沟槽。螺纹法兰的螺纹部分应完好、无损害。凹凸面法兰应能自然嵌合，凸面的高度不低于凹槽的深度。螺栓及螺...
