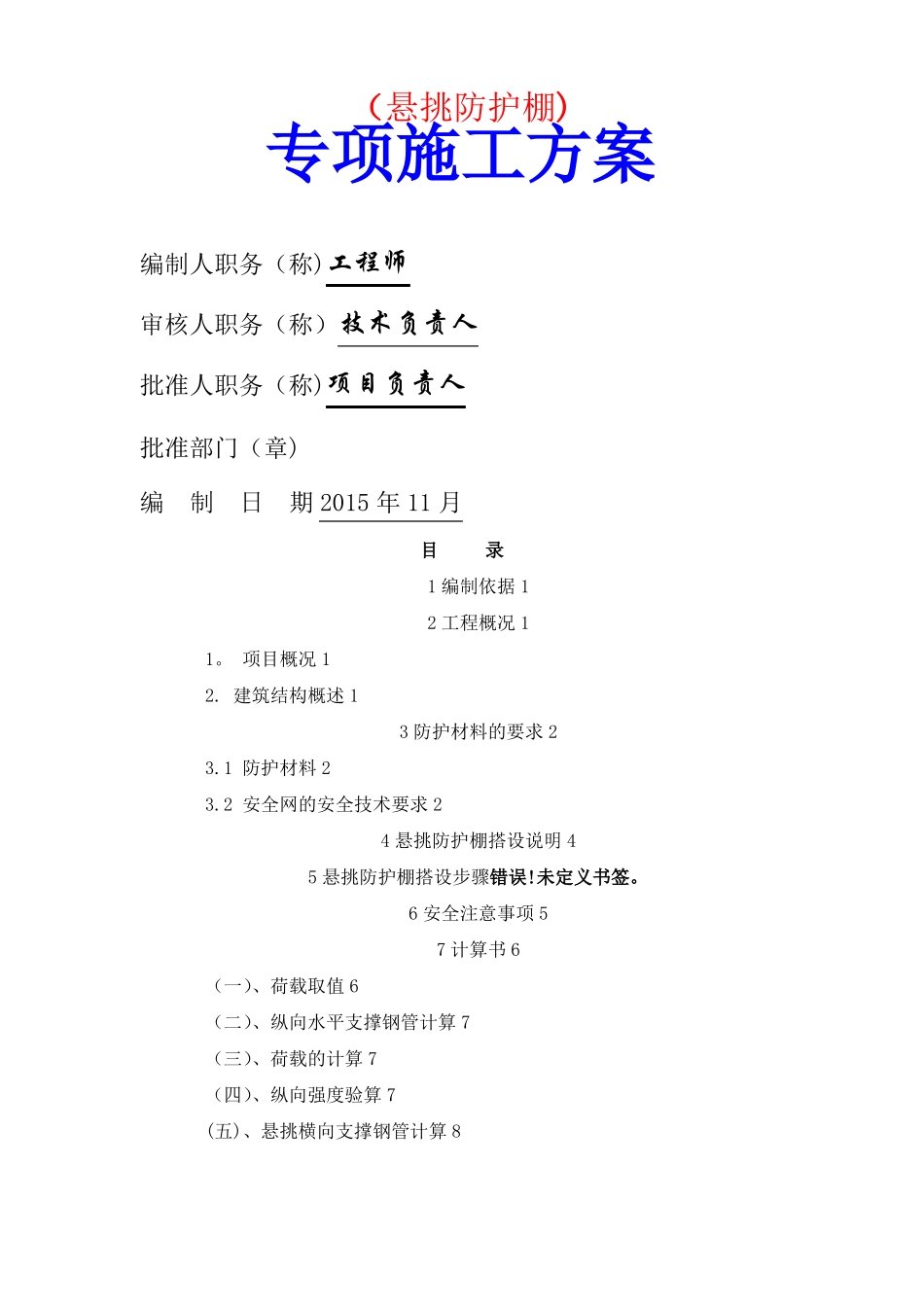

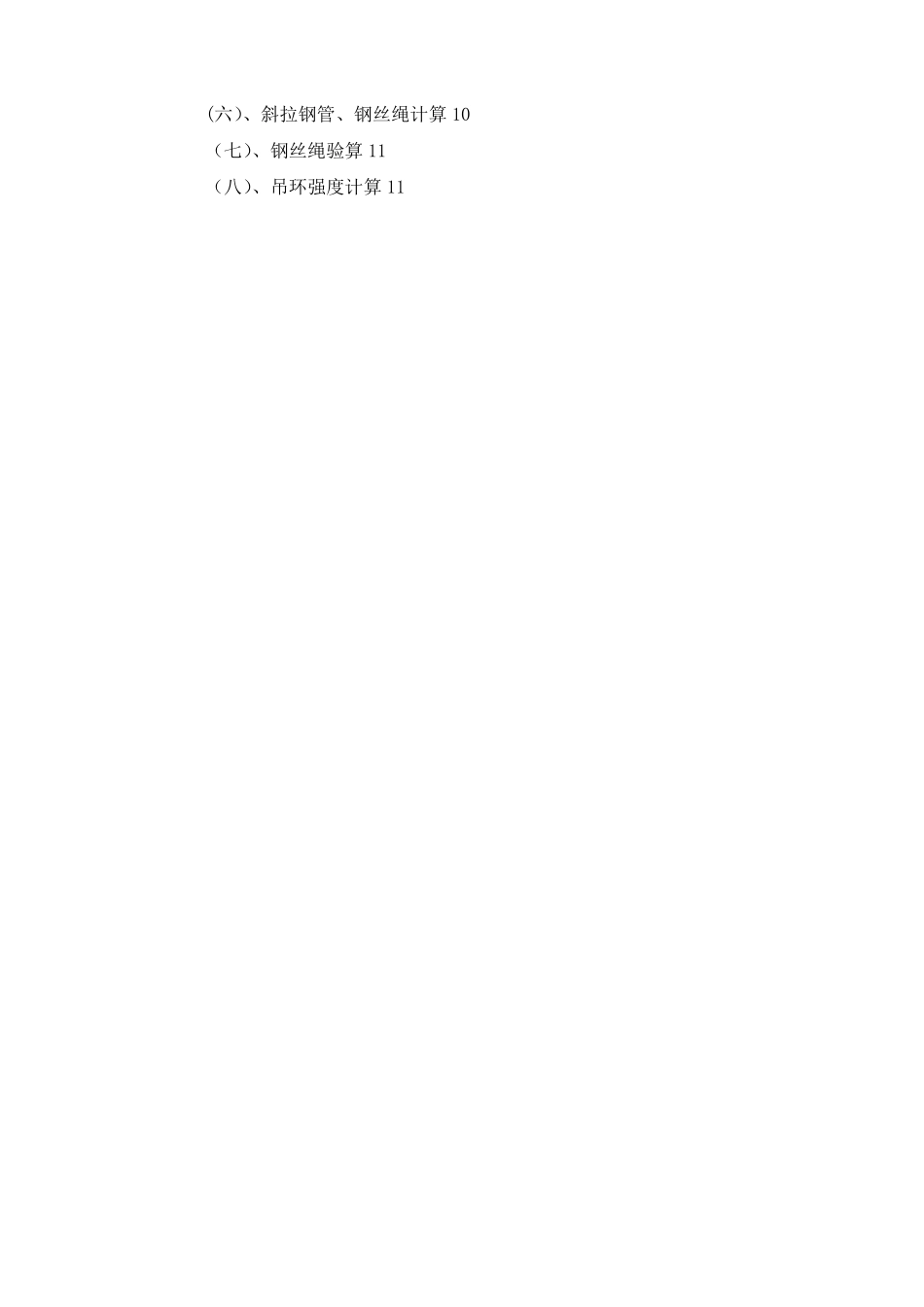

（悬挑防护棚)专项施工方案编制人职务（称)工程师审核人职务（称）技术负责人批准人职务（称)项目负责人批准部门（章)编制日期2015年11月目录1编制依据12工程概况11。项目概况12.建筑结构概述13防护材料的要求23.1防护材料23.2安全网的安全技术要求24悬挑防护棚搭设说明45悬挑防护棚搭设步骤错误!未定义书签。6安全注意事项57计算书6（一）、荷载取值6（二）、纵向水平支撑钢管计算7（三）、荷载的计算7（四）、纵向强度验算7(五)、悬挑横向支撑钢管计算8(六）、斜拉钢管、钢丝绳计算10（七）、钢丝绳验算11（八）、吊环强度计算111编制依据《建筑施工安全检查标准》（JGJ59—2011)《建筑施工扣件钢管脚手架安全技术规范》（JGJ130—2011）《建筑施工高处作业安全技术规范》(JGJ80-91）《建筑机械使用安全技术规范》(JGJ33-2012）《工程总平面图纸，2#、3＃楼施工图纸》《本工程施工组织设计》2工程概况1.项目概况序号123456项目工程名称工程地址建设单位设计单位监理单位施工单位内容2.建筑结构概述相应地下室结构形式为钢筋混凝土框架剪力墙结构,高度为109。9m，总建筑面积为50238。82平方米.该工程2、3#楼均为37层住宅楼(其中1、2F为底层商业）;2＃楼地下室为戊类库房，3#楼地下室为自行车库。本工程建筑防火设计等级一级，建筑屋面防水等级一级，二道设防，场地类别Ⅱ类，抗震类别为丙类,抗震设防烈度为7度,使用年限50年.13防护材料的要求3.1防护材料1、钢管：外径48mm，壁厚3。0mm，无严重锈蚀、弯曲、压扁或裂纹。2、扣件：应有出厂合格证明，扣件不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的铸造缺陷。在螺栓拧紧力矩达65N.m时，不得发生破坏。扣件扭力矩一般应为40—50N.m.3.2安全网的安全技术要求1、安全网的材料要求：安全网（平网）应符合GB5725一1997，满足成都市相关规定，需在成都市安监站备案，不能用立网代替。材料进场前,材料员向发包方项目安全员提交材质出厂合格证书。试验、验收后方可使用。进场前必须作抗冲击试验,并作记录。使用3×6m安全网，必须符合国家标准.要求其比重小强度高,耐磨性好，延伸度率大和耐久性较强，此外还应有一定的耐气候性能，受潮受湿后其强度下降不太大.同一张安全网所有网绳都要采用一种材料，所有材料的湿干强力不得低于75％，禁止使用材料为丙纶的安全网.每张安全网的重量一般不宜超过15kg，并要能承受800N的冲击力。密目式安全网(立网）应符合GB5725－2009。满足成都市相关规定,材料进场前，材料员向项目安全员提交材质出厂合格证书。试验、验收后方可使用。设置范围：外挑架底部及最外侧设置1200mm高防护栏杆全部设置。进场前必须作抗冲击试验，并作记录.使用2000目/cm2密目式安全网,必须符合国家标准。经常清理网上落物，保持整洁.每周一次检查，有断裂、松脱的予以更换或绑牢。安装过程中，工人系安全带。2、安全网的尺寸1）底部平网量最小伸出作业点2m以上。2）立网起的作用与防护栏杆类似,其最低高度应为1.2m.23)安全网网目边长不得大于10cm3、边绳、系绳、筋绳和网绳。1)边绳的直径必须是网绳直径的两倍以上，并不能低于7mm。2)安全网使用前必须经过试验合格后方可使用。4、安全网的搭设1）平网的搭设①平网安装时，网片不宜绷紧,应稍呈松驰状态，使网下垂20cm,与水平面成15度的角外高里低，并使用网片初使下垂的最低点与挑支杆件的距离应符合有关规定,系结点应沿网边均匀分布，其距离就不大于75cm，如有多张网连接使用，各相邻部分应靠紧或重迭，连接点的距离不得大于30cm.②建筑物的转角处，阳台口和平面形状出的部位，安全网要整体连接，不得中断，也不允许出现任何漏洞。2）立网的搭设①立网的下口下支杆要牢固地扎结，立网平面施工作业面边缘的最大距离不得超过10cm..②立网网体不得作平网网体使用。3)安全网的拆除①安全网的拆除应在施工全部完成，作业全部停止之后，经过项目主管安全的经理同意，方可拆除，拆除过程中要有专人监护。②拆除的顺序，应上而下依次进行，下方应设警戒区,并设“禁止通行”等安全标志。4）安全网的检验与管理①使用前的检查:安全网塔设完毕后，须经安检部门检验，合格后方可使用。...
