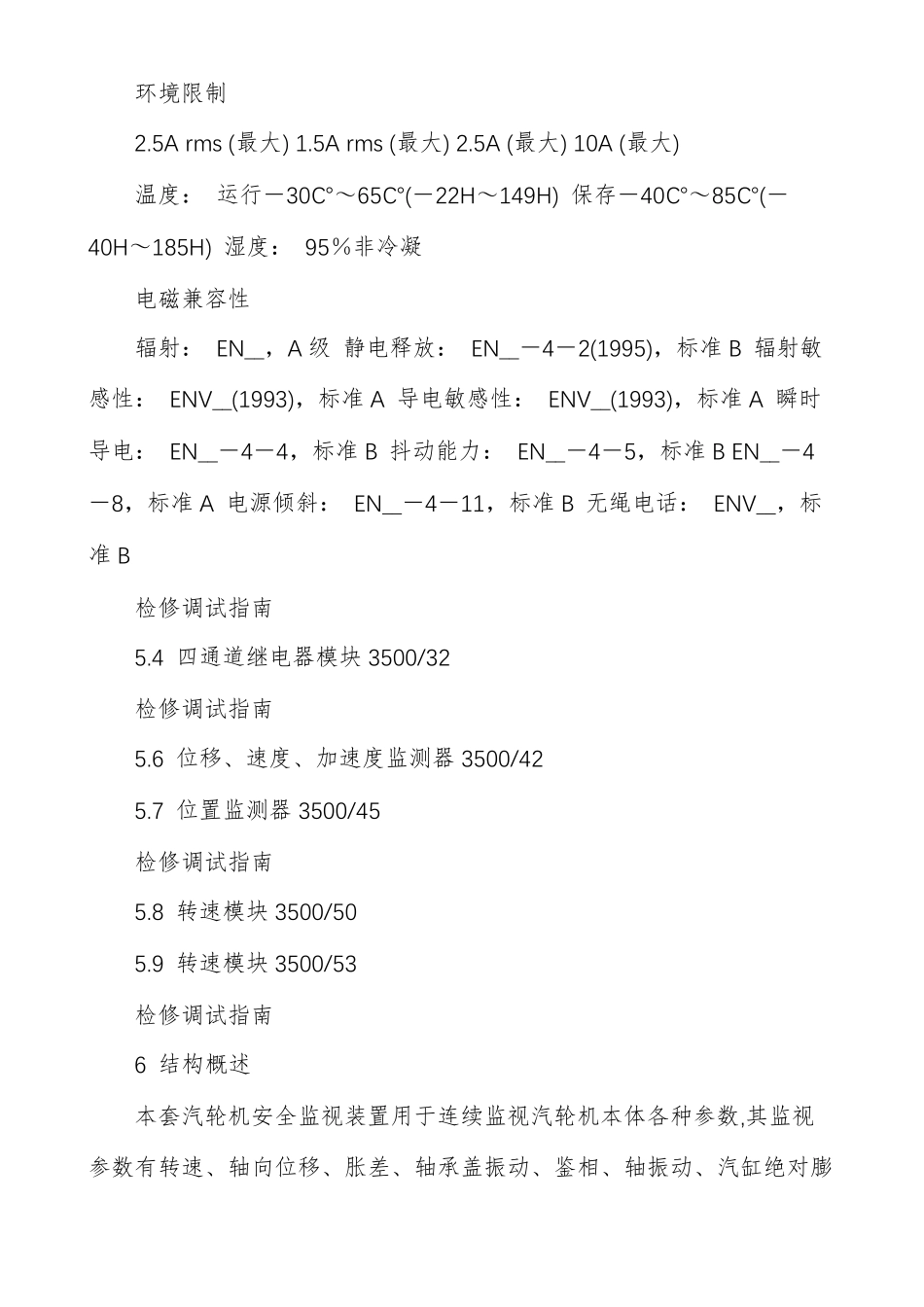

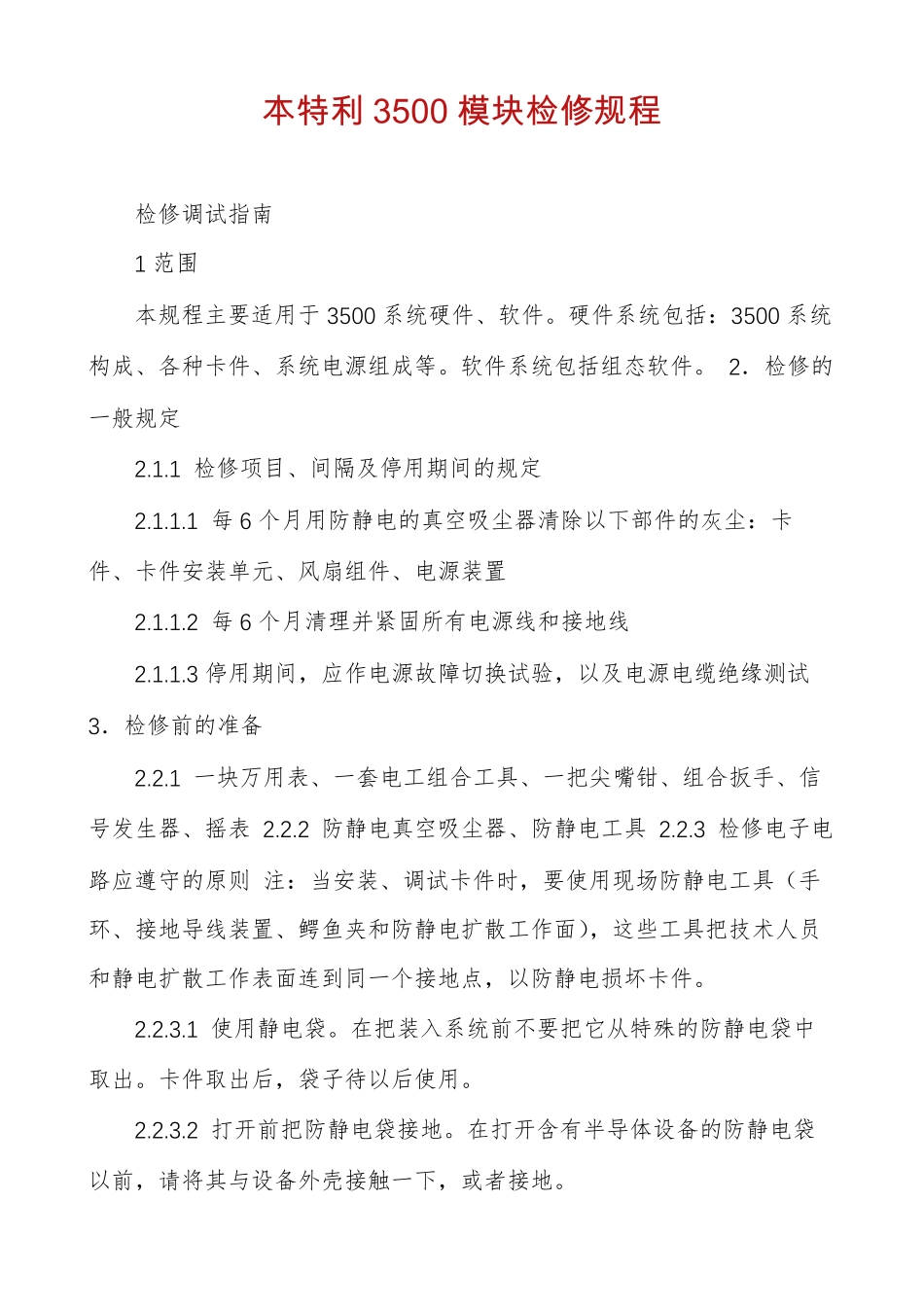

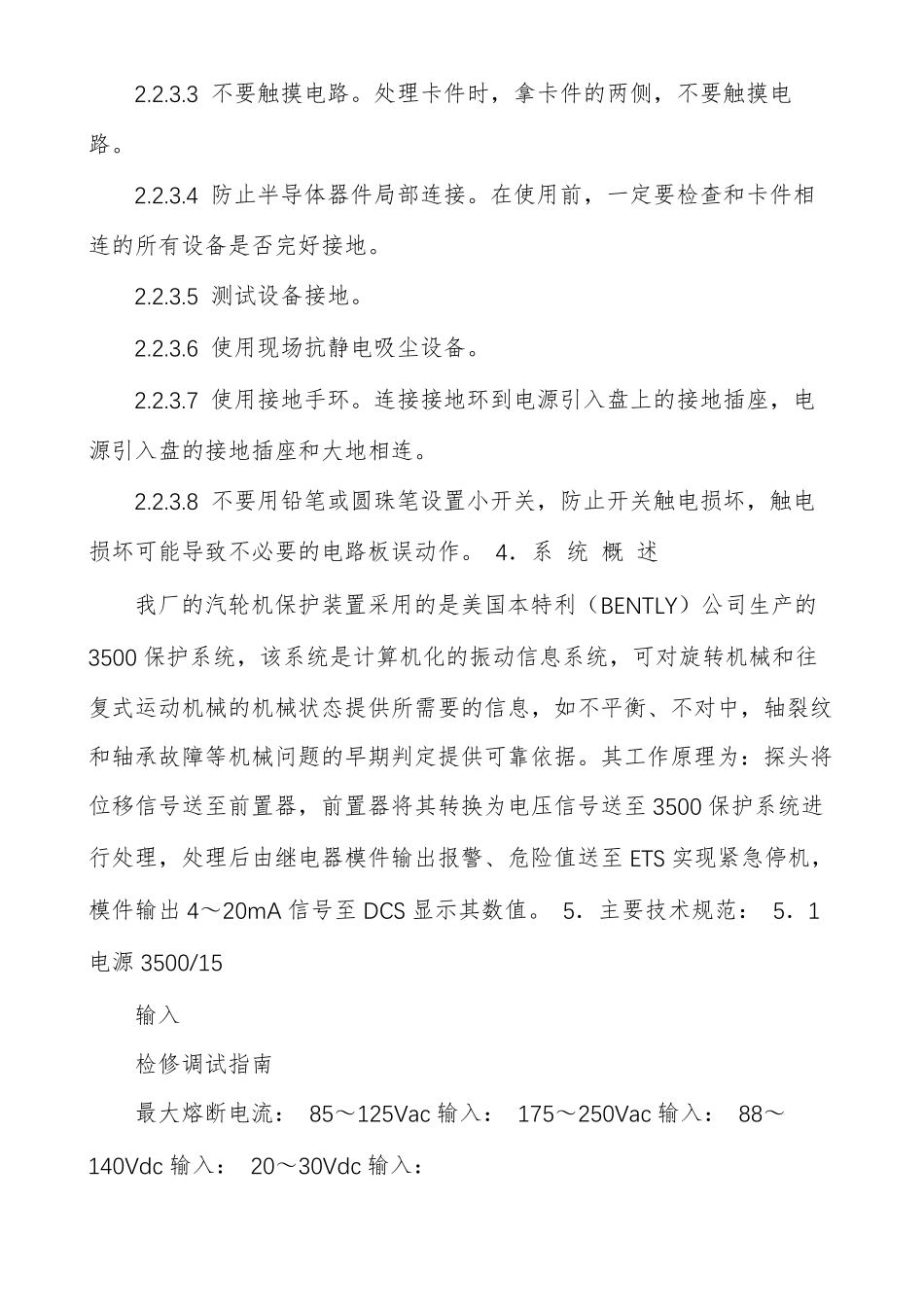

本特利3500模块检修规程检修调试指南1范围本规程主要适用于3500系统硬件、软件。硬件系统包括：3500系统构成、各种卡件、系统电源组成等。软件系统包括组态软件。2．检修的一般规定2.1.1检修项目、间隔及停用期间的规定2.1.1.1每6个月用防静电的真空吸尘器清除以下部件的灰尘：卡件、卡件安装单元、风扇组件、电源装置2.1.1.2每6个月清理并紧固所有电源线和接地线2.1.1.3停用期间，应作电源故障切换试验，以及电源电缆绝缘测试3．检修前的准备2.2.1一块万用表、一套电工组合工具、一把尖嘴钳、组合扳手、信号发生器、摇表2.2.2防静电真空吸尘器、防静电工具2.2.3检修电子电路应遵守的原则注：当安装、调试卡件时，要使用现场防静电工具（手环、接地导线装置、鳄鱼夹和防静电扩散工作面），这些工具把技术人员和静电扩散工作表面连到同一个接地点，以防静电损坏卡件。2.2.3.1使用静电袋。在把装入系统前不要把它从特殊的防静电袋中取出。卡件取出后，袋子待以后使用。2.2.3.2打开前把防静电袋接地。在打开含有半导体设备的防静电袋以前，请将其与设备外壳接触一下，或者接地。2.2.3.3不要触摸电路。处理卡件时，拿卡件的两侧，不要触摸电路。2.2.3.4防止半导体器件局部连接。在使用前，一定要检查和卡件相连的所有设备是否完好接地。2.2.3.5测试设备接地。2.2.3.6使用现场抗静电吸尘设备。2.2.3.7使用接地手环。连接接地环到电源引入盘上的接地插座，电源引入盘的接地插座和大地相连。2.2.3.8不要用铅笔或圆珠笔设置小开关，防止开关触电损坏，触电损坏可能导致不必要的电路板误动作。4．系统概述我厂的汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的3500保护系统，该系统是计算机化的振动信息系统，可对旋转机械和往复式运动机械的机械状态提供所需要的信息，如不平衡、不对中，轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。其工作原理为：探头将位移信号送至前置器，前置器将其转换为电压信号送至3500保护系统进行处理，处理后由继电器模件输出报警、危险值送至ETS实现紧急停机，模件输出4～20mA信号至DCS显示其数值。5．主要技术规范：5．1电源3500/15输入检修调试指南最大熔断电流：85～125Vac输入：175～250Vac输入：88～140Vdc输入：20～30Vdc输入：环境限制2.5Arms(最大)1.5Arms(最大)2.5A(最大)10A(最大)温度：运行－30℃～65℃(－22H～149H)保存－40℃～85℃(－40H～185H)湿度：95％非冷凝电磁兼容性辐射：EN__，A级静电释放：EN__－4－2(1995)，标准B辐射敏感性：ENV__(1993)，标准A导电敏感性：ENV__(1993)，标准A瞬时导电：EN__－4－4，标准B抖动能力：EN__－4－5，标准BEN__－4－8，标准A电源倾斜：EN__－4－11，标准B无绳电话：ENV__，标准B检修调试指南5.4四通道继电器模块3500/32检修调试指南5.6位移、速度、加速度监测器3500/425.7位置监测器3500/45检修调试指南5.8转速模块3500/505.9转速模块3500/53检修调试指南6结构概述本套汽轮机安全监视装置用于连续监视汽轮机本体各种参数,其监视参数有转速、轴向位移、胀差、轴承盖振动、鉴相、轴振动、汽缸绝对膨胀、偏心等。系统的测点具有独立的监测电路和报警设置点。每个测量模块均有模拟量输出功能。每个监视装置输入电源均为220Vac、50Hz。B.N3500系统均采用B.N公司系列涡流传感器和速度传感器。转速、偏心、鉴相测量用8mm涡流传感器。轴向位移测量用11mm涡流传感器。胀差测量用50mm趋近式传感器。1#～6#轴承盖振动用速度传感器。1#～6#轴振动用8mm涡流传感器。6.1电源模块3500/153500电源是半高度模块，必须安装在框架左边特殊设计的槽口内。3500框架可装一个或两个电源（我厂装有两个电源）。任何一个电源都可给整个框架供电。如果是两个电源，第二个电源可做为基本电源的冗余。只要装有一个冗余的电源，拆除或安装另一个电源模块将不会影响框架的运行。6.2框架接口模块3500/20框架接口模块是3500框架的基本接口，它支持本特利内华达公司开发的用于和框架之间进行通讯的协议。它前面板上的RS-232串行通讯口可直接与计算机进行连接通讯，这就使框架的组态可通过计算机上的专用软件进行。框架接口模...
