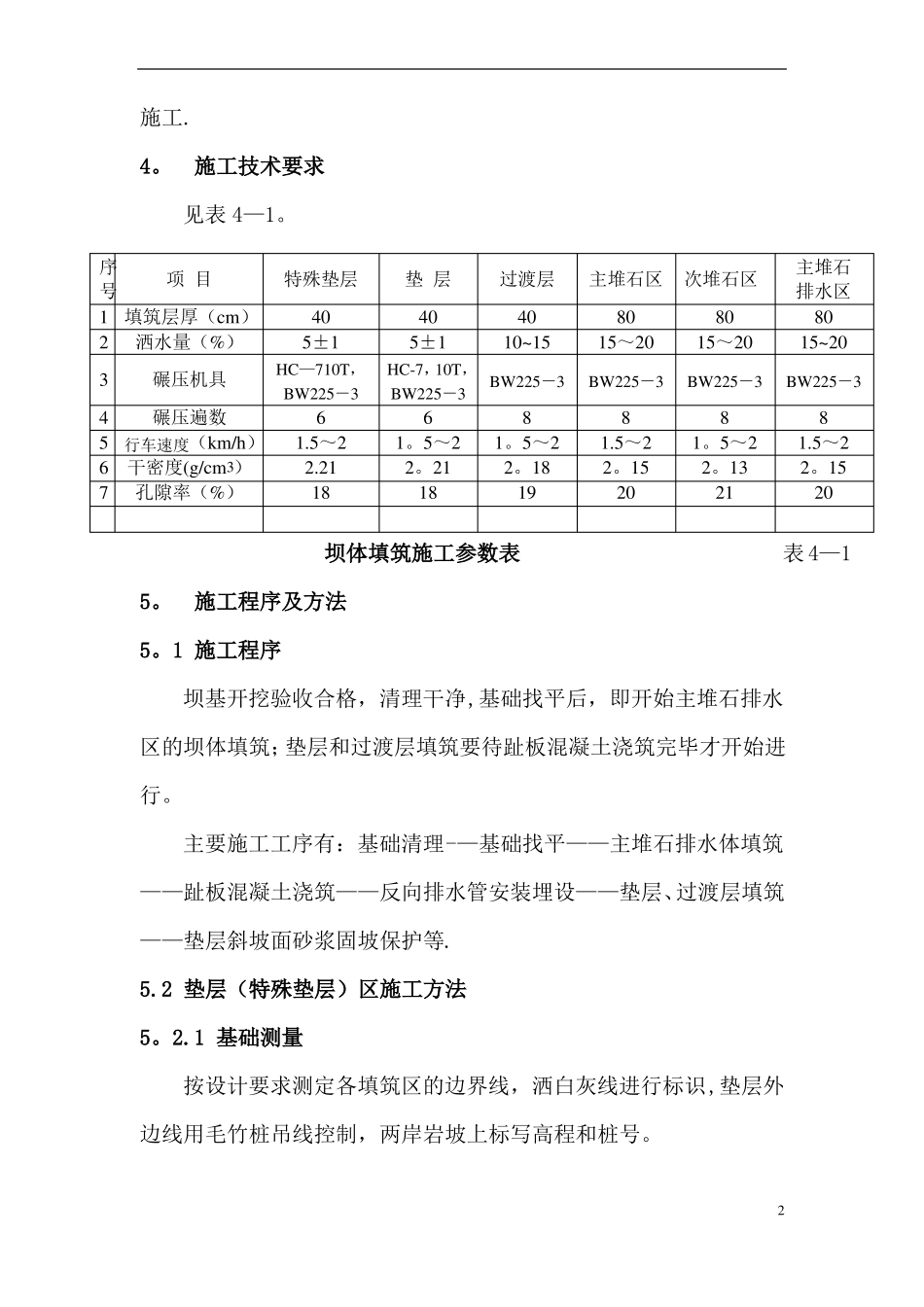

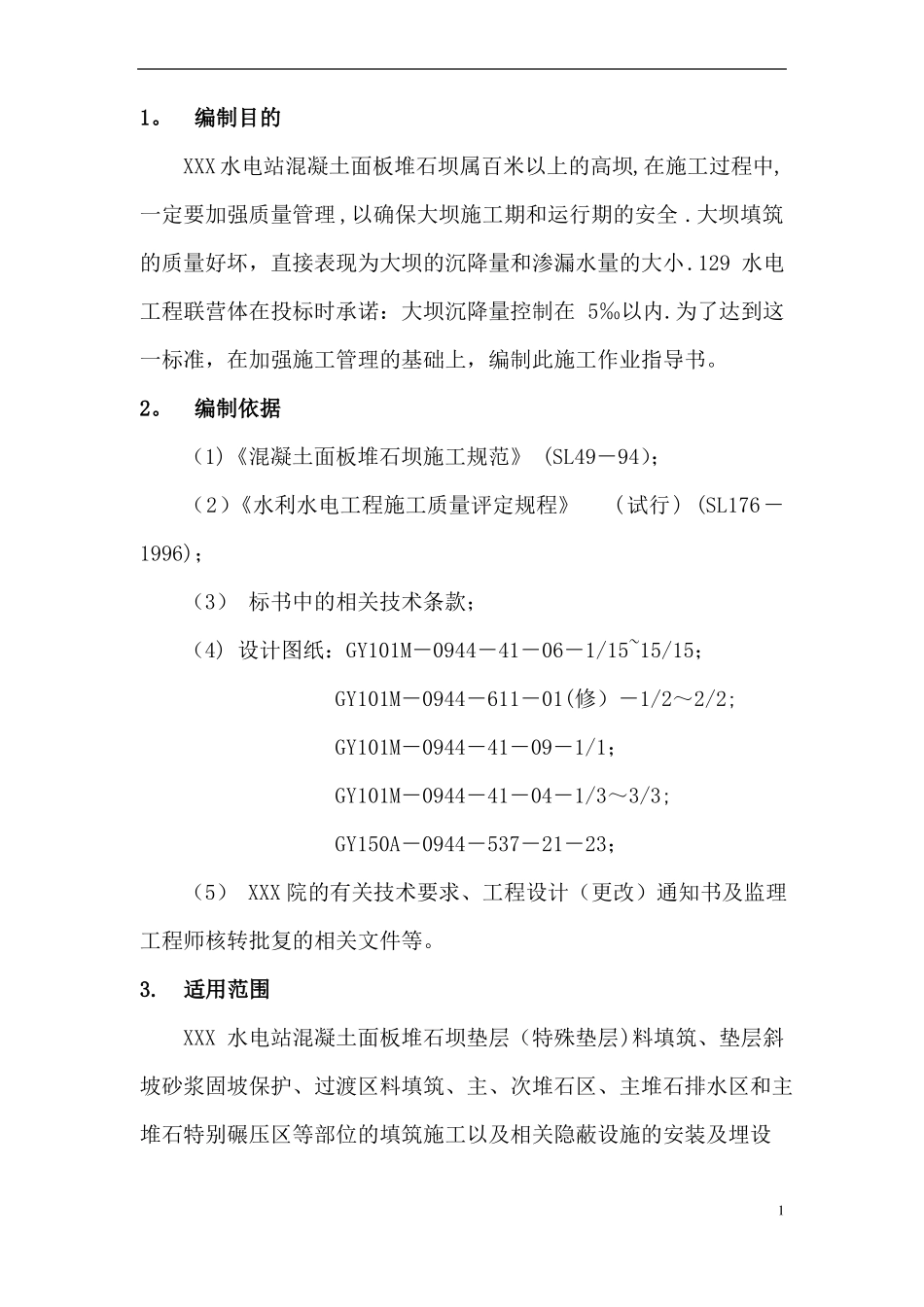

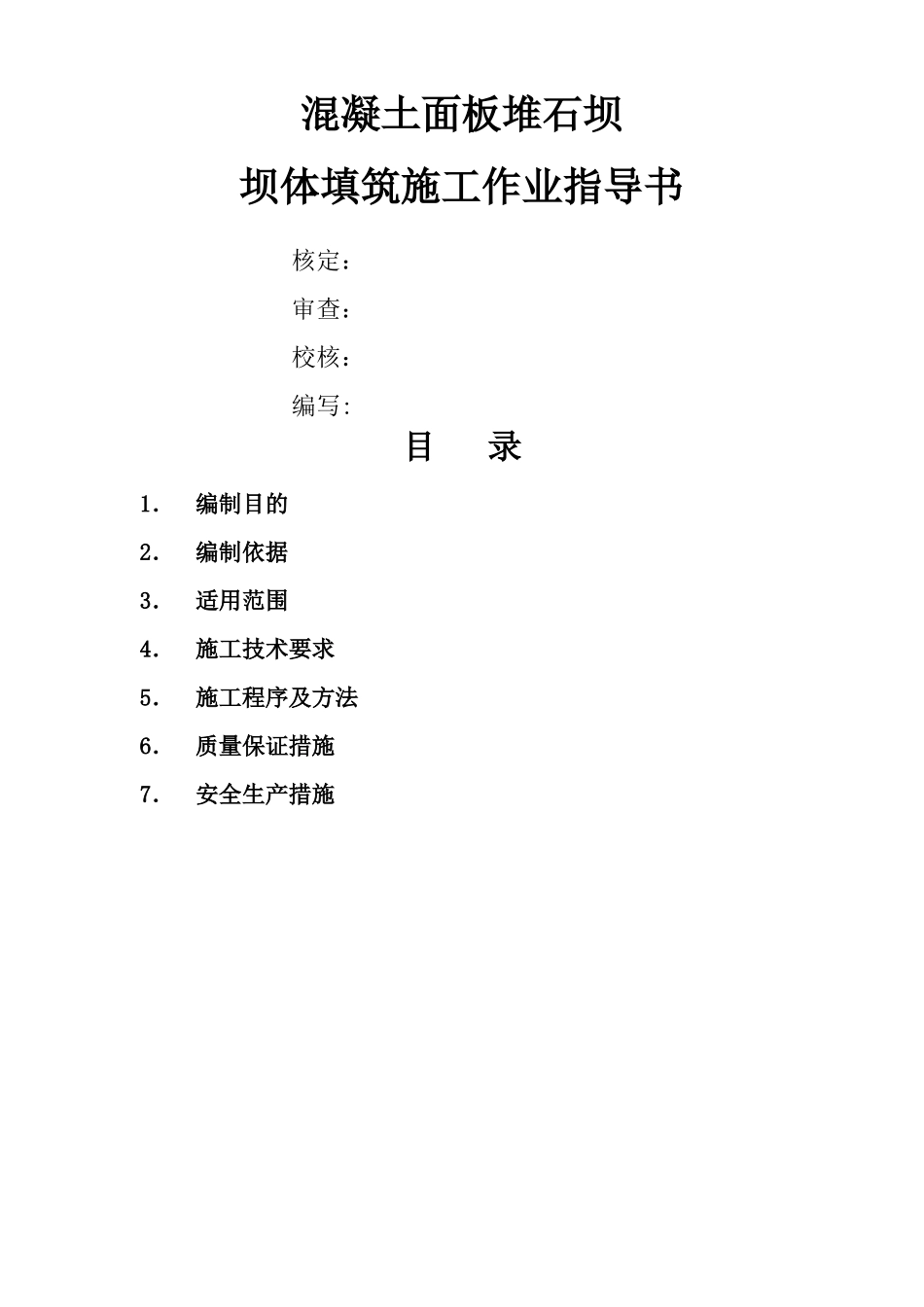

混凝土面板堆石坝坝体填筑施工作业指导书核定：审查：校核：编写:1．编制目的2．编制依据3．适用范围4．施工技术要求5．施工程序及方法6．质量保证措施7．安全生产措施录目1。编制目的XXX水电站混凝土面板堆石坝属百米以上的高坝,在施工过程中,一定要加强质量管理,以确保大坝施工期和运行期的安全.大坝填筑的质量好坏，直接表现为大坝的沉降量和渗漏水量的大小.129水电工程联营体在投标时承诺：大坝沉降量控制在5‰以内.为了达到这一标准，在加强施工管理的基础上，编制此施工作业指导书。2。编制依据（1)《混凝土面板堆石坝施工规范》(SL49－94）；（2）《水利水电工程施工质量评定规程》(试行)(SL176－1996)；（3）标书中的相关技术条款；（4)设计图纸：GY101M－0944－41－06－1/15~15/15；GY101M－0944－611－01(修）－1/2～2/2;GY101M－0944－41－09－1/1；GY101M－0944－41－04－1/3～3/3;GY150A－0944－537－21－23；（5）XXX院的有关技术要求、工程设计（更改）通知书及监理工程师核转批复的相关文件等。3.适用范围XXX水电站混凝土面板堆石坝垫层（特殊垫层)料填筑、垫层斜坡砂浆固坡保护、过渡区料填筑、主、次堆石区、主堆石排水区和主堆石特别碾压区等部位的填筑施工以及相关隐蔽设施的安装及埋设1施工.4。施工技术要求见表4—1。序项目号1填筑层厚（cm）2洒水量（%）3碾压机具特殊垫层405±1HC—710T，BW225－3垫层405±1过渡层4010~15主堆石区次堆石区8015～20BW225－38015～20BW225－3主堆石排水区8015~20BW225－3HC-7，10T，BW225－3BW225－34碾压遍数5行车速度（km/h）6干密度(g/cm3）7孔隙率（%）61.5～22.211861。5～22。211881。5～22。181981.5～22。152081。5～22。132181.5～22。1520坝体填筑施工参数表表4—15。施工程序及方法5。1施工程序坝基开挖验收合格，清理干净,基础找平后，即开始主堆石排水区的坝体填筑；垫层和过渡层填筑要待趾板混凝土浇筑完毕才开始进行。主要施工工序有：基础清理-—基础找平——主堆石排水体填筑——趾板混凝土浇筑——反向排水管安装埋设——垫层、过渡层填筑——垫层斜坡面砂浆固坡保护等.5.2垫层（特殊垫层）区施工方法5。2.1基础测量按设计要求测定各填筑区的边界线，洒白灰线进行标识,垫层外边线用毛竹桩吊线控制，两岸岩坡上标写高程和桩号。25。2。2坝基找平基础清理后按相应的设计部位用特殊垫层料或垫层料局部找平碾压，然后进行坝料填筑。5.2。3垫层料生产与运输（1）砂石、骨料生产系统生产的垫层料堆存在料场内，由装载机从料堆根部开始装车，20T自卸汽车运输上坝，后退法布料，将料倒入白灰线标识好的填筑部位内。（2)垫层料在生产、运输、填筑过程中，发生分离现象时，要重新掺拌,合格后方可进行填筑。5。2。4铺料整平1m3反铲挖掘机摊铺整平，人工配合修直边界线。垫层（特殊垫层）料填筑层不准超厚。在填筑区内，放置用钢筋制作的红白标尺，目测法控制填筑层厚。在与过渡料交界的部位，剔除过渡料中粒径超过20cm的块石.垫层区上游侧斜坡面边界超填15～30cm，作为斜坡修坡的富余量。5。2.5填筑碾压特殊垫层料与垫层料及过渡料在相邻部位的填筑，在相同高程内，垫层过渡层同步进行,同层碾压，BW225－3型振动碾错距法碾压,滚筒错距50~60cm,往复两遍，顺坝轴线方向行驶，斜坡边缘30~50cm的范围用HC－7型平板振动夯压实。碾压遍数要保证,不准有欠振或漏振的现象；5.2。6洒水3坝面布置橡胶洒水管人工洒水，待挖掘机整平后开始碾压前，即进行洒水，水管安装水表计量洒水量。为使洒水均匀，将水管喷头做成扁缝状，使水流呈扇面状喷出。碾压过程中，可跟随振动碾持续洒水直至达到设计的洒水量。洒水量要满足施工要求，且均匀不能过量,雨天施工防止出现“弹簧土”现象。5。2.7斜坡修整垫层面每升高15~20m时进行一次斜坡碾压。斜坡碾压前先进行坡面修整。测量放样,打6×6m网格桩，按测量结果吊线，预留一定厚度的沉降量。人工自上而下，逐层剥除吊线以上的垫层料,使坡面平整。修坡时，要保证坡面平整,碾压后斜坡面的平整度控制在＋5cm～－8cm之内。5.2.8斜坡碾压（1）斜坡碾压采用错距法，碾迹最小搭接宽度20cm,先静碾一遍...
