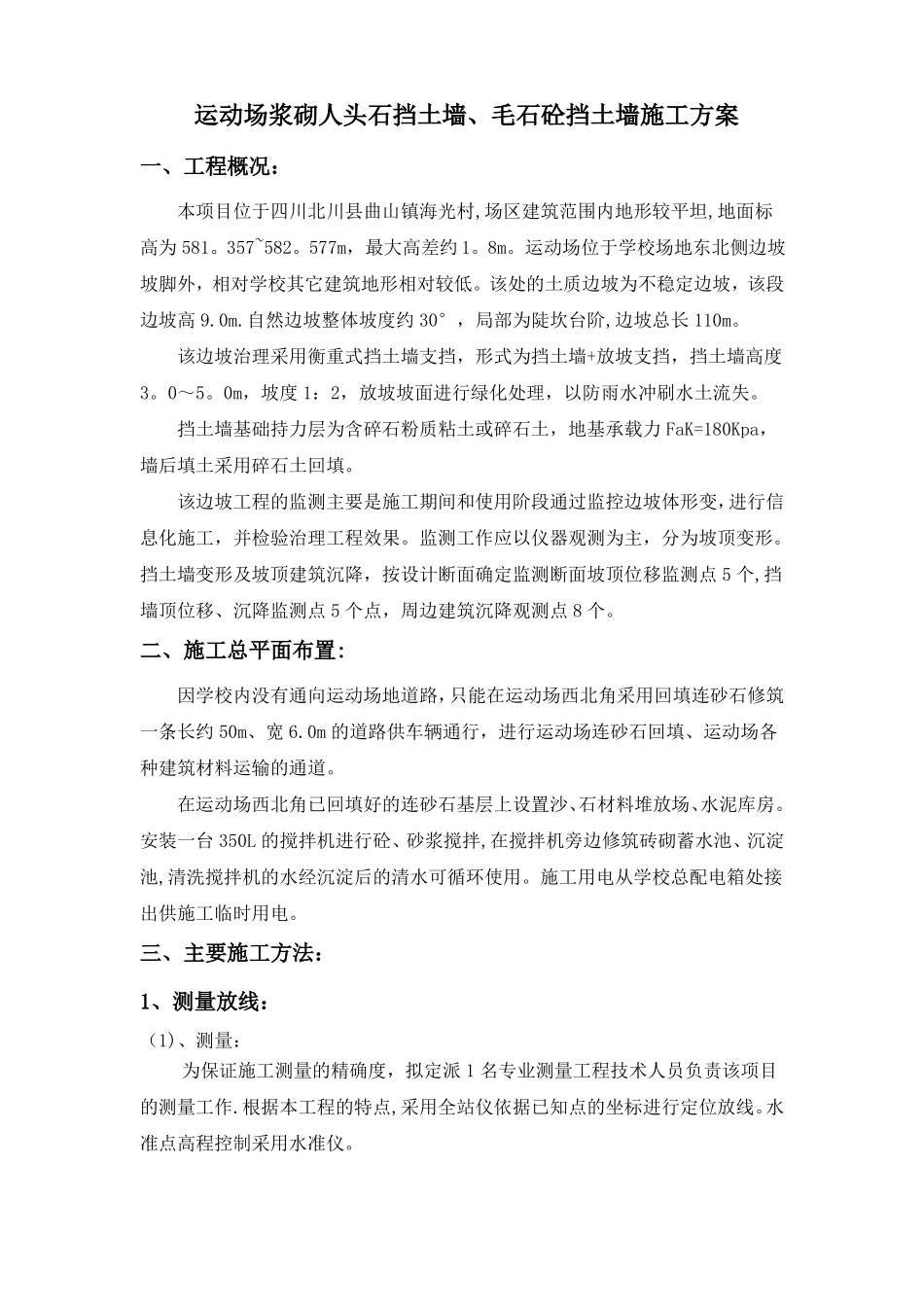

运动场浆砌人头石挡土墙、毛石砼挡土墙施工方案一、工程概况：本项目位于四川北川县曲山镇海光村,场区建筑范围内地形较平坦,地面标高为581。357~582。577m，最大高差约1。8m。运动场位于学校场地东北侧边坡坡脚外，相对学校其它建筑地形相对较低。该处的土质边坡为不稳定边坡，该段边坡高9.0m.自然边坡整体坡度约30°，局部为陡坎台阶,边坡总长110m。该边坡治理采用衡重式挡土墙支挡，形式为挡土墙+放坡支挡，挡土墙高度3。0～5。0m，坡度1：2，放坡坡面进行绿化处理，以防雨水冲刷水土流失。挡土墙基础持力层为含碎石粉质粘土或碎石土，地基承载力FaK=180Kpa，墙后填土采用碎石土回填。该边坡工程的监测主要是施工期间和使用阶段通过监控边坡体形变，进行信息化施工，并检验治理工程效果。监测工作应以仪器观测为主，分为坡顶变形。挡土墙变形及坡顶建筑沉降，按设计断面确定监测断面坡顶位移监测点5个,挡墙顶位移、沉降监测点5个点，周边建筑沉降观测点8个。二、施工总平面布置:因学校内没有通向运动场地道路，只能在运动场西北角采用回填连砂石修筑一条长约50m、宽6.0m的道路供车辆通行，进行运动场连砂石回填、运动场各种建筑材料运输的通道。在运动场西北角已回填好的连砂石基层上设置沙、石材料堆放场、水泥库房。安装一台350L的搅拌机进行砼、砂浆搅拌,在搅拌机旁边修筑砖砌蓄水池、沉淀池,清洗搅拌机的水经沉淀后的清水可循环使用。施工用电从学校总配电箱处接出供施工临时用电。三、主要施工方法：1、测量放线：（1)、测量：为保证施工测量的精确度，拟定派1名专业测量工程技术人员负责该项目的测量工作.根据本工程的特点,采用全站仪依据已知点的坐标进行定位放线。水准点高程控制采用水准仪。主要测量仪器配备：序号12名称水准仪经纬仪型号DS2J2单位台台数量11定位放线是确定挡土墙位置和开挖基础的关键环节，施工测量中必须保证精度，杜绝错误。平面轴线网定位放线后,校核并利用主控轴线，将控制轴线上的控制点布置离挡土墙基础位置（5～10m)作350*350砼墩，内埋200＊200厚度3mm铁板，四周砌砖围护,定位点用红色油漆标注于铁板上。引控制网的作用主要是保证对挡土墙施工放线测量的精度，与内控网进行施工放线相互校核修正。（2）、监测工作：根据本边坡工程的特点及周边建筑物分布情况、边坡区通视条件好、监测工作以仪器观测为主、辅以宏观巡视调查。监测分为坡顶变形、挡墙变形计坡顶建筑物沉降，按设计断面确定监测断面坡顶位移监测点5个,挡墙顶位移、沉降监测点5个点，周边建筑沉降观测点8个。坡顶挡墙水平及竖向位移监测在施工期间每2天进行一次观测，坡顶建筑沉降监测每周进行2次观测，监测点采用仪器进行检测.使用阶段监测频率1次/月，雨季2~3次/月，观测误差为±2mm,后期观测可适当放宽至1次/3月。资料及时整理，提交相应成果报告。坡顶变形控制变形值：水平50mm，竖向50mm挡墙顶变形控制变形值：水平30mm,竖向25mm坡顶建筑沉降监测控制值：20mm,差异沉降0.2%（3)、场内材料水平、垂直运输：根据该工程的特点，浆砌人头石挡墙使用的砌筑砂浆采用从搅拌机处人工推斗车水平运送。毛石砼挡土墙出地面高度4。5m。毛石砼挡土墙的砼，毛石,场内运输采用方法一：用翻斗车、装载机、20T汽车吊相结合的方法进行场内水平、垂直运输来浇筑毛石砼挡土墙（因模板支撑后支撑杆长度3~4m机械无法靠近挡墙）;方法二：在坡顶开设便道采用翻斗车运输砼、毛石(施工便道现不好开设）。从搅拌机处到场内料场砼和毛石运距到最远处150m以上。(4)、施工工序：挡土墙土方采用机械和人工相结合的方法开挖基槽。按要求隔段进行挡墙基坑开挖，基槽土方开挖应避免超挖，基槽机械开挖留20cm高度采用人工清挖至设计要求的基底持力层，经验收符合要求后立即进行基础、墙身施工，到衡重台高度后可进行相邻段基坑开挖，待墙身砼强度达到70%后进行墙背碎石回填，高度回填到墙顶再进行放坡施工,放坡填筑完成后进行坡顶截水沟及坡脚排水沟施工，最后进行坡面绿化。放坡坡度按设计要求进行，坡体碾压密实、表层覆盖耕植土.2、土方工程:(1)、土方开挖:基础采用反铲挖掘机开挖、装车，自卸汽车运处场外,基...
