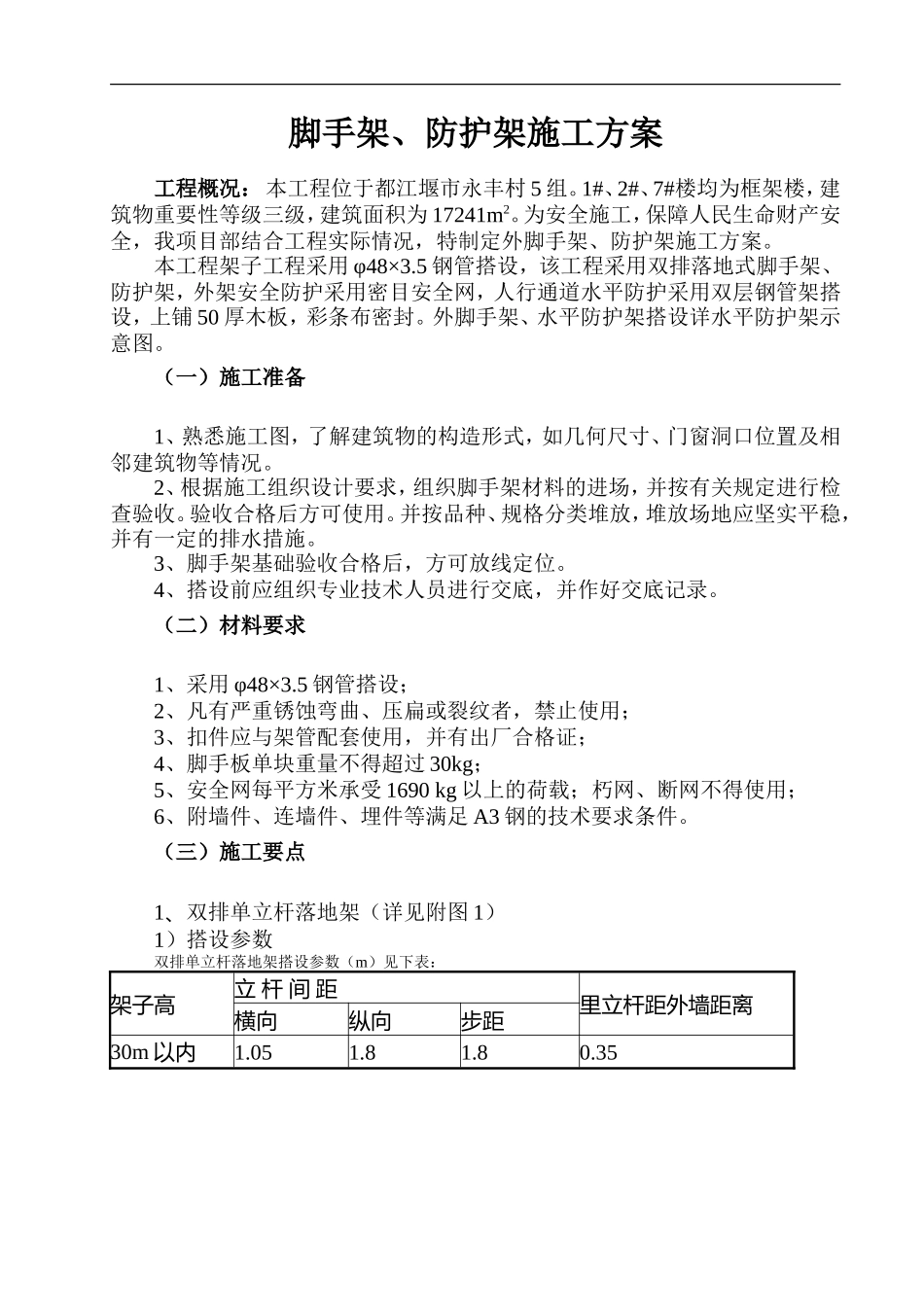

脚手架、防护架施工方案工程概况：本工程位于都江堰市永丰村5组。1#、2#、7#楼均为框架楼，建筑物重要性等级三级，建筑面积为17241m2。为安全施工，保障人民生命财产安全，我项目部结合工程实际情况，特制定外脚手架、防护架施工方案。本工程架子工程采用φ48×3.5钢管搭设，该工程采用双排落地式脚手架、防护架，外架安全防护采用密目安全网，人行通道水平防护采用双层钢管架搭设，上铺50厚木板，彩条布密封。外脚手架、水平防护架搭设详水平防护架示意图。（一）施工准备1、熟悉施工图，了解建筑物的构造形式，如几何尺寸、门窗洞口位置及相邻建筑物等情况。2、根据施工组织设计要求，组织脚手架材料的进场，并按有关规定进行检查验收。验收合格后方可使用。并按品种、规格分类堆放，堆放场地应坚实平稳，并有一定的排水措施。3、脚手架基础验收合格后，方可放线定位。4、搭设前应组织专业技术人员进行交底，并作好交底记录。（二）材料要求1、采用φ48×3.5钢管搭设；2、凡有严重锈蚀弯曲、压扁或裂纹者，禁止使用；3、扣件应与架管配套使用，并有出厂合格证；4、脚手板单块重量不得超过30kg；5、安全网每平方米承受1690kg以上的荷载；朽网、断网不得使用；6、附墙件、连墙件、埋件等满足A3钢的技术要求条件。（三）施工要点1、双排单立杆落地架（详见附图1）1）搭设参数双排单立杆落地架搭设参数（m）见下表：架子高立杆间距里立杆距外墙距离横向纵向步距30m以内1.051.81.80.352）荷载要求（1）装修阶段每步架上荷载不超过200kg/m2，同时，操作层至少间隔三步架。（2）扣件紧固力要达到70N.m。3）脚手架搭设顺序：地基处理→安放垫木、底座→竖立杆同时安扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→安踢脚板及栏杆→挂安全网4）脚手架基础要求脚手架基础必须夯填密实，并设排水坡，经专职安全员检查验收合格后，方可进行脚手架搭设。5）脚手架搭设要点（1）搭设原则：横平竖直，连结牢固、防护可靠。（2）脚手架搭设允许偏差应满足有关规定要求。（3）每道剪刀撑宽度为4跨4步，剪刀撑之间间距不大于15m。（4）连接点为垂直方向每隔两步，水平间距3～4根立杆设一处。（5）各杆件的搭设a、搭设立杆：底部立杆应间隔采用长度不同的钢管，相邻立杆的接头应错开，其错开距离不小于500mm，并不得在同一步距内。立杆接头用对接扣件连接。竖第一根立杆时，每6跨应暂时设一根斜撑与地面成对45°～60°夹角，直至固定杆件搭好后方可视情况拆除。立杆顶应高出女儿墙顶部1m，高出檐口上皮不小于1.5m。b、扫地杆的搭设：每根立杆的底座向上200mm处应设置纵横扫地杆，并用直角扣件与立杆连接。当立杆基础高度不在同一高度时，应将高过的纵向扫地杆向低处延长两跨，并与低跨立杆固定。c、搭设大横杆：大横杆钢管长度应不小于3跨，其接头用对接扣件连接，接头应错开，不得在同一跨内。大横杆与立柱相交处用直角扣件连接固定。d、搭设小横杆：双排脚手架的小横杆靠墙装饰面的距离一般为150—200mm，单排脚手架的小横杆伸入墙内长度不应小于180mm。当采用钢木脚手板时，小横杆应置于大横杆的上方；凡立杆与大横杆相交处应设置一根小横杆，小横杆距立杆的距离不应大于55mm，并严禁随意拆除。e、设置连墙杆：为防止脚手架内、外倾覆，立杆应从第一步大横杆处开始设置刚性固定件与建筑物可靠连接，当脚手架下部设固定件有困难时，可设抛撑，抛撑应采用对接的通长杆件，其上端应用回转扣件固定在外立杆或纵向水平杆上，下端用钢管或缆风绳与脚手架连接固定。f、搭设剪刀撑：剪刀撑应设置在脚手架外侧，接头宜采用双钢管搭接接头，接头长度不小于1m，并不少于2个回转扣件固定，固定间距不得小于800mm，回转扣件固定应在立杆或小横杆的伸出端上，其交点距中心节点距离不应大于150mm。g、安装扣件：连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，以防雨水进入，紧固扣件螺栓时，拧紧力矩一般以39～49KN.M为宜，最大不超过59KN.m。h、搭设栏杆的挡脚板：从第二步起，应在脚手架操作层的外侧设置栏杆及挡脚板，上栏杆高度为1～1.2m，中栏杆距中设置，挡脚板高度不宜小于150mm。i、铺设脚手板：为防...
