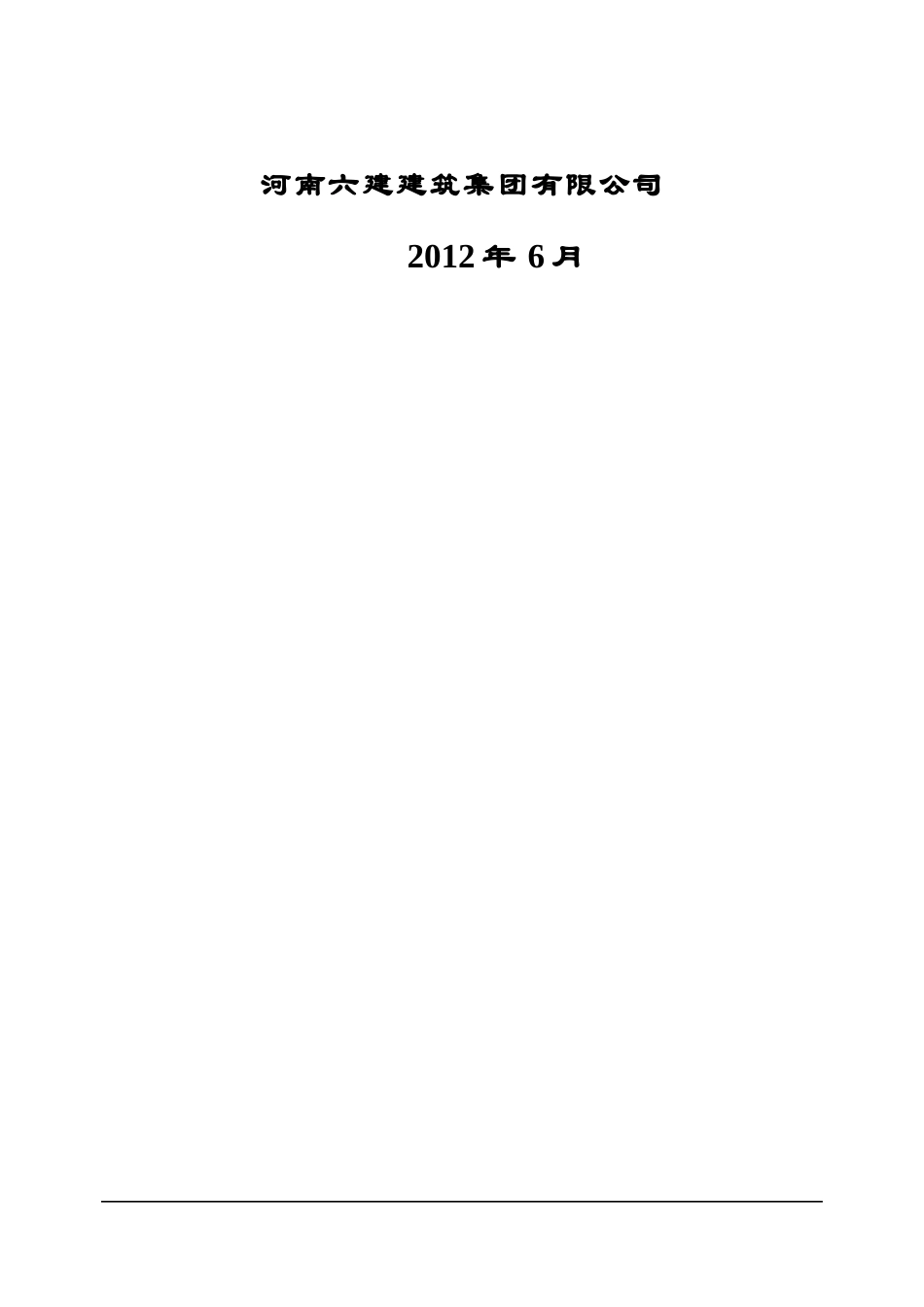

焦作煤业（集团）有限责任公司中央医院综合楼主楼工程外脚手架避雷接地施工技术措施审批：校审：编制：河南六建建筑集团有限公司2012年6月目录一、编制依据..................................................................................................................................1二、工程概况..................................................................................................................................1三、施工质量及、施工规范要求.................................................................错误！未定义书签。四、安全文明施工一、编制依据1、工程设计图纸；2、国家施工规范、规程和行业标准：《建筑电气工程施工质量验收规范》、（GB50302-2002）《民用建筑电气设计规范》（JGJ16-2008）、《建筑物防雷设计规范》（GB50057-94）《临时用电安全技术规范》（JGJ462005）及国家和地方现行的其他设计规范及标准。3、公司颁发的《项目管理手册》、《质量保证手册》等；4、与业主签定的工程承包合同。5、本工程施工组织设计。二、工程概况1、本工程名称为焦作煤业（集团）有限责任公司中央医院综合楼主楼工程，位于河南省焦作市焦作煤业（集团）有限责任公司中央医院院内。2、综合楼长112.700m，宽33.050m，建筑高度为81.100m（从室外地面至主楼屋面结构板顶），地上20层，地下1层（为人防工程和设备用房），总建筑面积为67291m2，为钢筋混凝土框架剪力墙结构。建筑性质为综合医院；设计使用年限：50年；建筑类别：一类；抗震设防烈度7度；建筑耐火等级：一级；人防工程等级：抗力核五级，防化乙级；防水等级：地下室二级，屋面二级（防水层合理使用年限15年），卫生间、阳台、外墙、水池一级。地基基础设计等级：乙级；抗震设防类别：丙类；抗震等级：二级；抗震措施：一级；砼抗渗等级：P63、1层层高：5.400m,2至4层层高：4.800m，5层以上层高：3.800m。4、本建筑属于人员密集的高层公共建筑，年雷击数0.1044次/a(年平均雷暴日26.4d/a)按二类防雷建筑设计。与大楼其它接地系统共用接地网。三、施工质量及施工规范要求（一）引下线的安装1、防雷装置引下线一般采用明敷，暗敷，也可以利用建筑物内主筋或其他金属构件作为引下线。引下线可沿建筑物最易受雷击的屋角外墙处明敷设，建筑艺术要求较高者也可暗敷设。建筑物的消防梯、钢柱等金属构件宜作为引下线，各部件之间均应连接成电气通路。各金属构件可被覆有绝缘材料。2、引下线可采用圆钢或扁钢，优先采用圆钢，圆钢直径不应小与8mm，扁钢截面面积不应小于48m㎡，厚度不小于4mm。引下线采用暗敷时，圆钢直径不应小于10mm，扁钢截面面积不应小于80m㎡、厚度不应小于4mm。3、第二类防雷建筑物引下线不应少于2根，并应沿外架四周均匀或对称布置，其间距不大于18m.（二）接地引线的安装第1页1、采用搭接焊时，搭接长度应符合下列规定：圆钢为其直径的6倍，并双面施焊；扁钢为其宽度的2倍，并四面施焊；圆钢与扁钢连接，搭接长度为圆钢直径的6倍，双面施焊，且所有焊点应涂沥青漆防腐。2、按建筑物构筑物防雷装置接地分，本楼属人员密集的公用建筑物，要求允许工频接地电阻不大于10Ω.（三）避雷装置工程施工(1)、避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。本栋楼设置6根避雷针，避雷针采用Ф12镀锌钢筋制作，高度1·5M，设置在脚手架四角用中间立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。(具体详见后附图)（2）、接地引线采用40*4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接或焊接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。（3）、接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50M设置一个（本工程设置6个原则），位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试...
