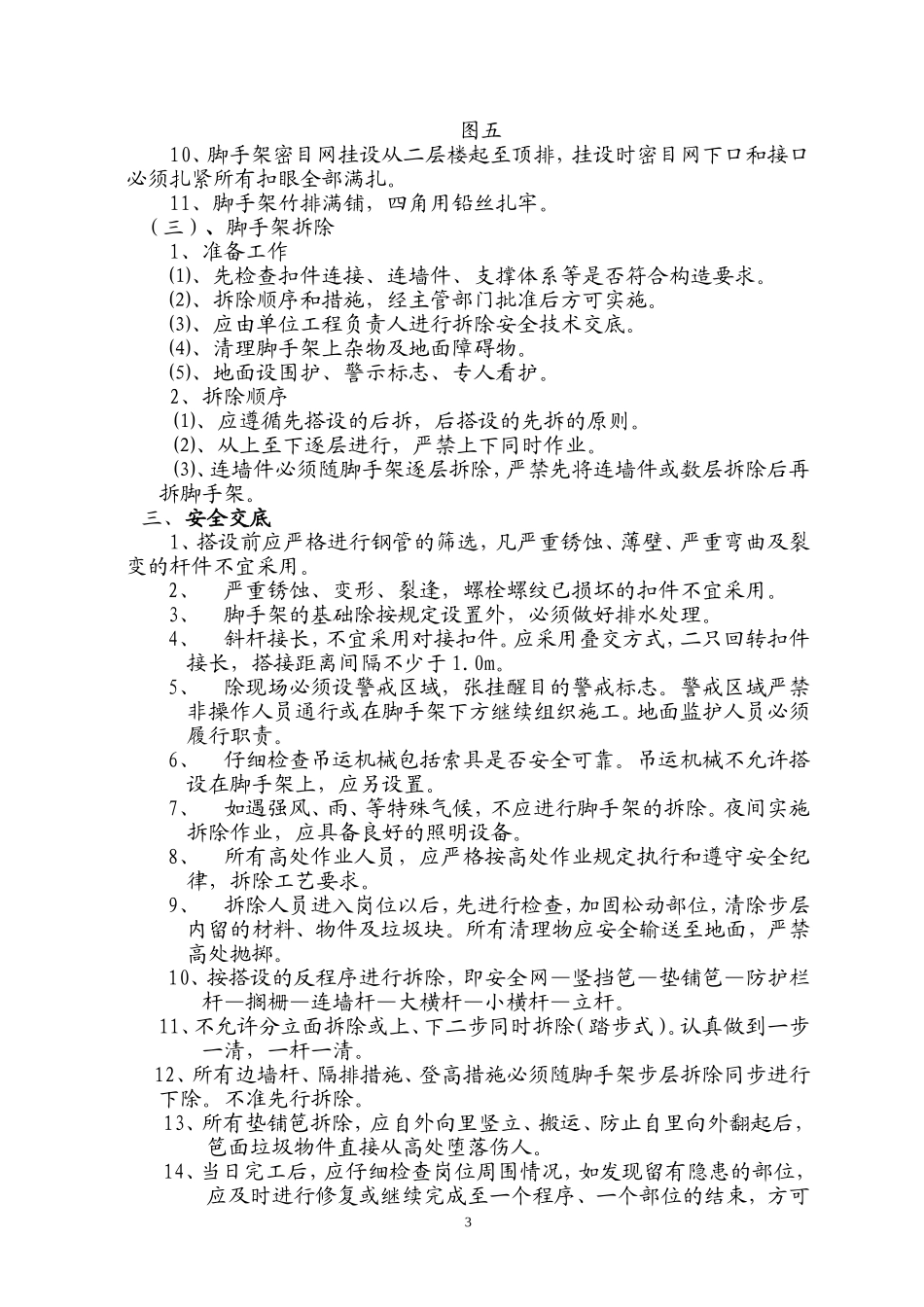

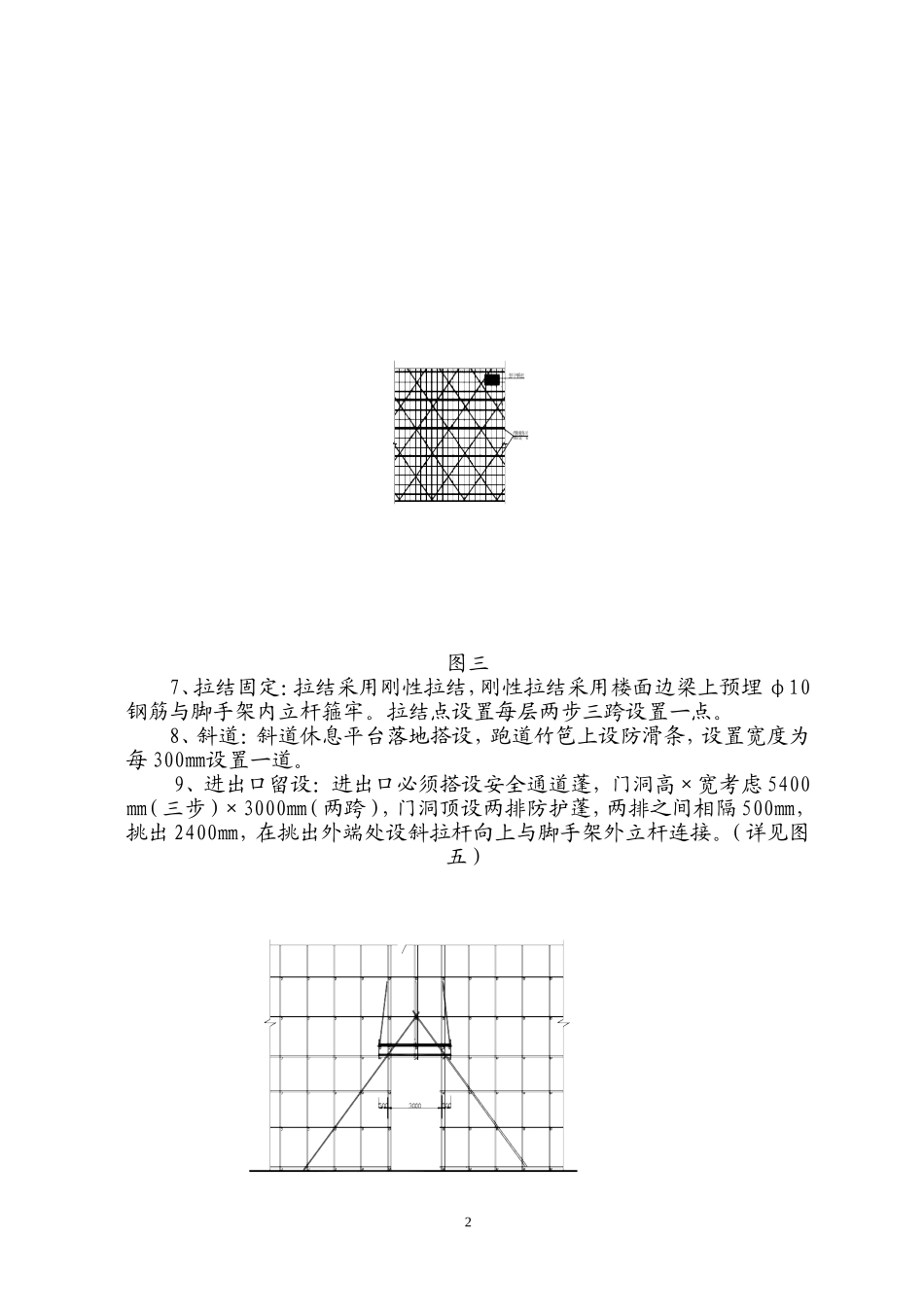

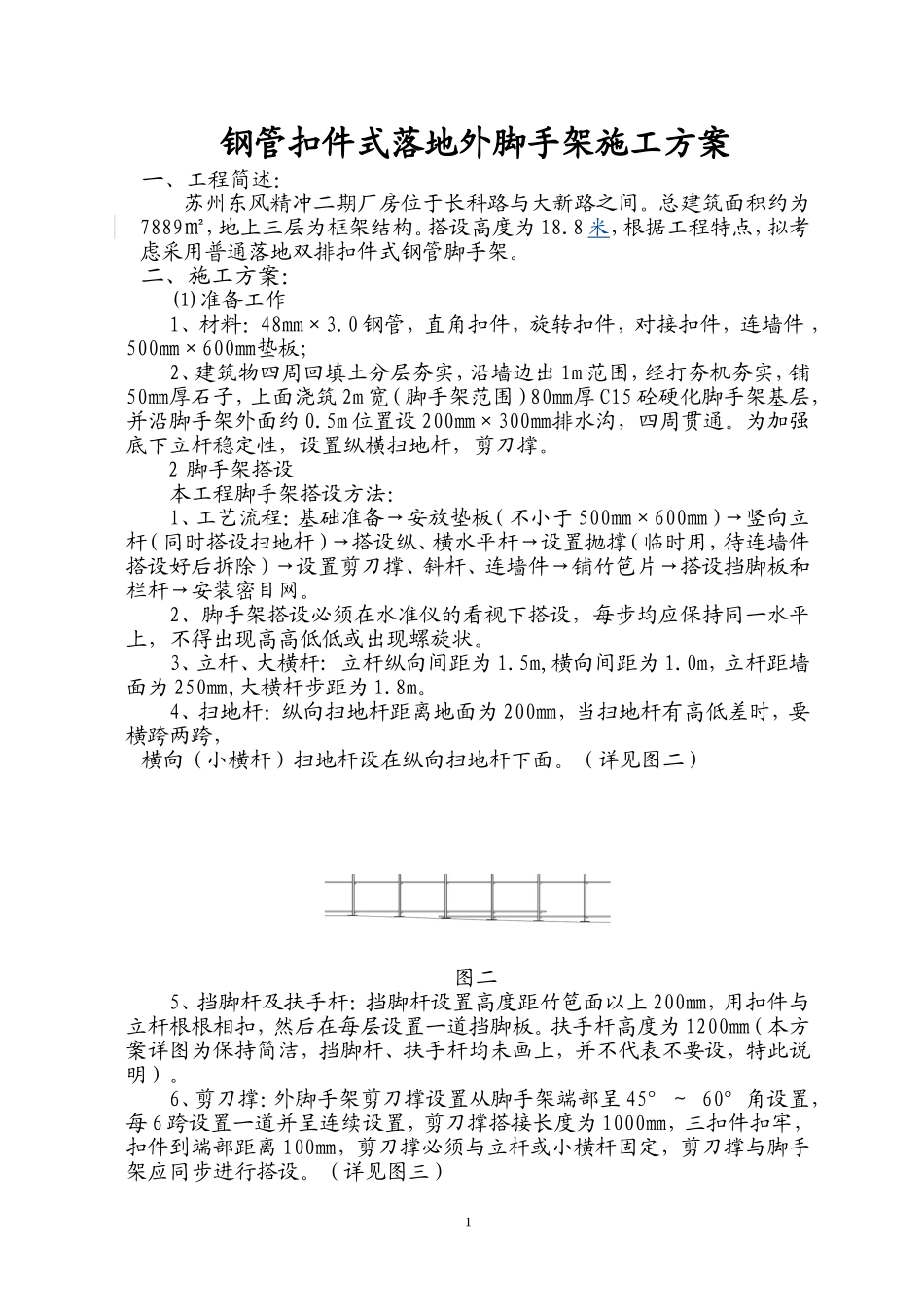

钢管扣件式落地外脚手架施工方案一、工程简述：苏州东风精冲二期厂房位于长科路与大新路之间。总建筑面积约为7889㎡，地上三层为框架结构。搭设高度为18.8米，根据工程特点，拟考虑采用普通落地双排扣件式钢管脚手架。二、施工方案：⑴准备工作1、材料：48mm×3.0钢管，直角扣件，旋转扣件，对接扣件，连墙件，500㎜×600㎜垫板；2、建筑物四周回填土分层夯实，沿墙边出1m范围，经打夯机夯实，铺50㎜厚石子，上面浇筑2m宽（脚手架范围）80㎜厚C15砼硬化脚手架基层，并沿脚手架外面约0.5m位置设200㎜×300㎜排水沟，四周贯通。为加强底下立杆稳定性，设置纵横扫地杆，剪刀撑。2脚手架搭设本工程脚手架搭设方法：1、工艺流程：基础准备→安放垫板（不小于500㎜×600㎜）→竖向立杆（同时搭设扫地杆）→搭设纵、横水平杆→设置抛撑（临时用，待连墙件搭设好后拆除）→设置剪刀撑、斜杆、连墙件→铺竹笆片→搭设挡脚板和栏杆→安装密目网。2、脚手架搭设必须在水准仪的看视下搭设，每步均应保持同一水平上，不得出现高高低低或出现螺旋状。3、立杆、大横杆:立杆纵向间距为1.5m,横向间距为1.0m，立杆距墙面为250㎜,大横杆步距为1.8m。4、扫地杆：纵向扫地杆距离地面为200㎜，当扫地杆有高低差时，要横跨两跨，横向（小横杆）扫地杆设在纵向扫地杆下面。（详见图二）图二5、挡脚杆及扶手杆：挡脚杆设置高度距竹笆面以上200㎜，用扣件与立杆根根相扣，然后在每层设置一道挡脚板。扶手杆高度为1200㎜（本方案详图为保持简洁，挡脚杆、扶手杆均未画上，并不代表不要设，特此说明）。6、剪刀撑：外脚手架剪刀撑设置从脚手架端部呈45°～60°角设置，每6跨设置一道并呈连续设置，剪刀撑搭接长度为1000㎜，三扣件扣牢，扣件到端部距离100㎜，剪刀撑必须与立杆或小横杆固定，剪刀撑与脚手架应同步进行搭设。（详见图三）1图三7、拉结固定：拉结采用刚性拉结，刚性拉结采用楼面边梁上预埋φ10钢筋与脚手架内立杆箍牢。拉结点设置每层两步三跨设置一点。8、斜道：斜道休息平台落地搭设，跑道竹笆上设防滑条，设置宽度为每300㎜设置一道。9、进出口留设：进出口必须搭设安全通道蓬，门洞高×宽考虑5400㎜（三步）×3000㎜（两跨），门洞顶设两排防护蓬，两排之间相隔500㎜，挑出2400㎜，在挑出外端处设斜拉杆向上与脚手架外立杆连接。（详见图五）2图五10、脚手架密目网挂设从二层楼起至顶排，挂设时密目网下口和接口必须扎紧所有扣眼全部满扎。11、脚手架竹排满铺，四角用铅丝扎牢。（三）、脚手架拆除1、准备工作⑴、先检查扣件连接、连墙件、支撑体系等是否符合构造要求。⑵、拆除顺序和措施，经主管部门批准后方可实施。⑶、应由单位工程负责人进行拆除安全技术交底。⑷、清理脚手架上杂物及地面障碍物。⑸、地面设围护、警示标志、专人看护。2、拆除顺序⑴、应遵循先搭设的后拆，后搭设的先拆的原则。⑵、从上至下逐层进行，严禁上下同时作业。⑶、连墙件必须随脚手架逐层拆除，严禁先将连墙件或数层拆除后再拆脚手架。三、安全交底1、搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不宜采用。2、严重锈蚀、变形、裂逢，螺栓螺纹已损坏的扣件不宜采用。3、脚手架的基础除按规定设置外，必须做好排水处理。4、斜杆接长，不宜采用对接扣件。应采用叠交方式，二只回转扣件接长，搭接距离间隔不少于1.0m。5、除现场必须设警戒区域，张挂醒目的警戒标志。警戒区域严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责。6、仔细检查吊运机械包括索具是否安全可靠。吊运机械不允许搭设在脚手架上，应另设置。7、如遇强风、雨、等特殊气候，不应进行脚手架的拆除。夜间实施拆除作业，应具备良好的照明设备。8、所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律，拆除工艺要求。9、拆除人员进入岗位以后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。10、按搭设的反程序进行拆除，即安全网—竖挡笆—垫铺笆—防护栏杆—搁栅—连墙杆—大横杆—小横杆—立杆。11、不允许分立面拆除或...
