牵引管施工方案VIP免费

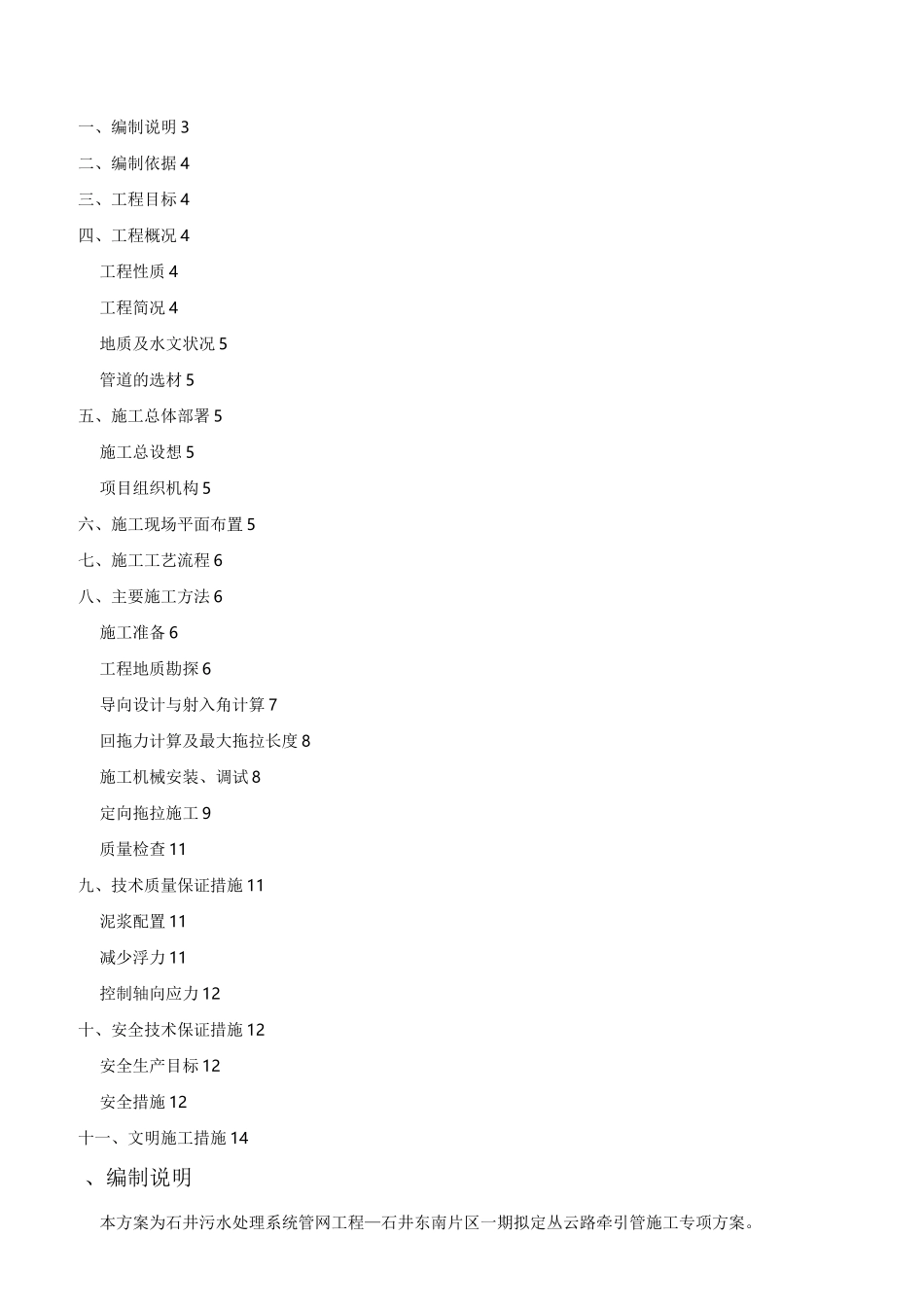

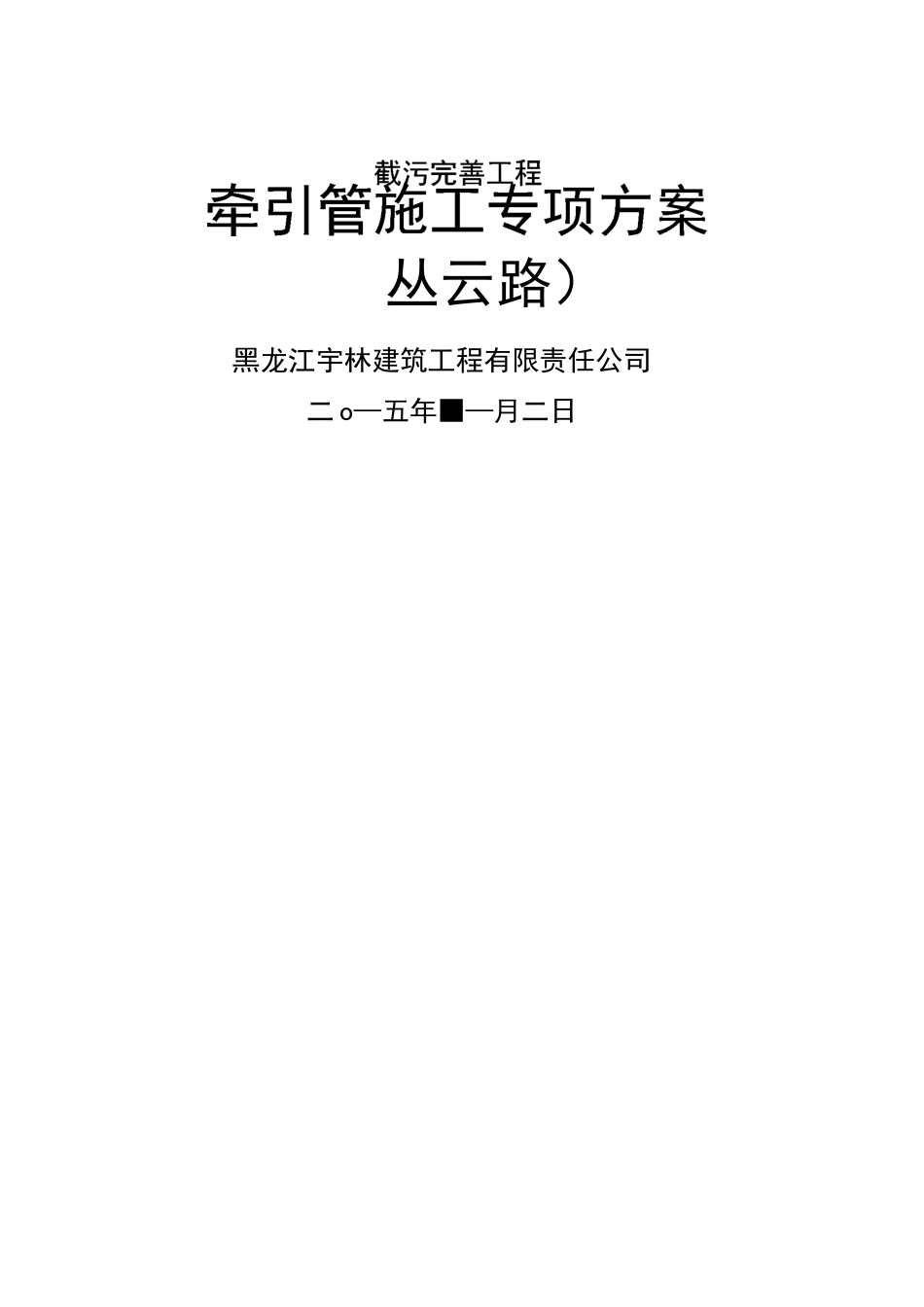

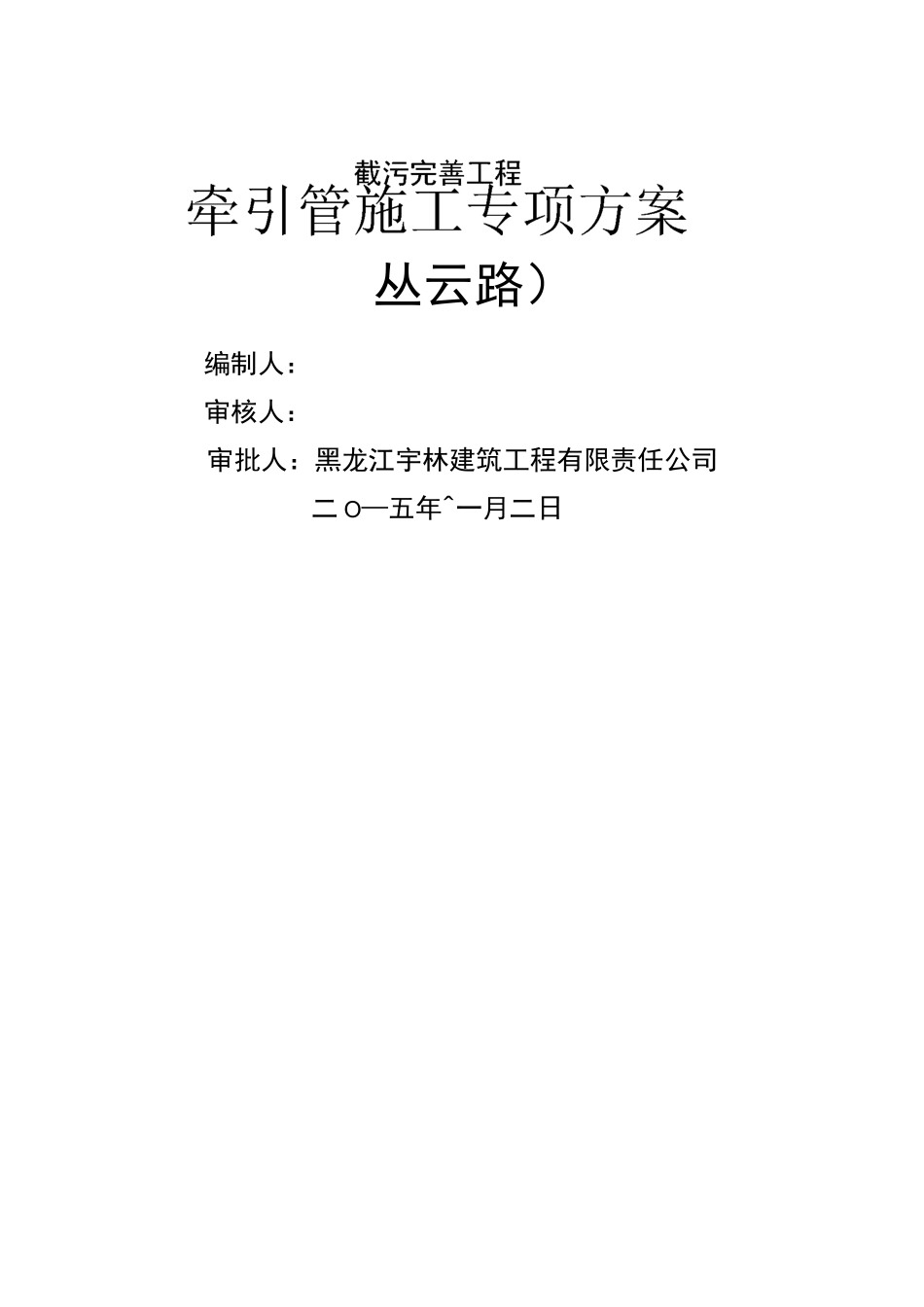

丛云路）黑龙江宇林建筑工程有限责任公司二o—五年■—月二日丛云路）编制人：审核人：审批人：黑龙江宇林建筑工程有限责任公司二O—五年^一月二日一、编制说明3二、编制依据4三、工程目标4四、工程概况4工程性质4工程简况4地质及水文状况5管道的选材5五、施工总体部署5施工总设想5项目组织机构5六、施工现场平面布置5七、施工工艺流程6八、主要施工方法6施工准备6工程地质勘探6导向设计与射入角计算7回拖力计算及最大拖拉长度8施工机械安装、调试8定向拖拉施工9质量检查11九、技术质量保证措施11泥浆配置11减少浮力11控制轴向应力12十、安全技术保证措施12安全生产目标12安全措施12十一、文明施工措施14、编制说明本方案为石井污水处理系统管网工程—石井东南片区一期拟定丛云路牵引管施工专项方案。二、编制依据《岩土工程详细勘察报告》。政府及上级机关颁发的有关工程技术质量、安全文明施工等文件、通知和规定。现行国家、行业及地方施工技术规范及有关规定：《工程测量规范》GB50026-93《工程排水管道通用图》《定向钻孔拖拉法工程施工及验收技术规程》试行版《给水排水管道工程施工及验收规范》GB50268-97《工程建设标注强制性条文》J405-2005《施工现场临时用电安全技术规范》JGJ46-2005《建筑机械使用安全技术规程》JGJ33-2001三、工程目标依据合同文件要求，按国家质量标准和广州市有关质量规定进行施工，严格按照广州市建设工程竣工验收备案制实行，确保本工程质量达到一次验收合格，全部工程项目达到国家、省、部规范要求以及技术规范及验标要求，分项工程一次检查合格率100%。安全生产以现行考核指标为依据，达标率为100％，杜绝重大恶性事故发生，确保无重大伤亡安全事故，无重大设备事故、管线事故，因工负伤率控制在％。以内，确保周围交通畅通，争创某文明工地。根据工程实际情况，施工过程中选择合理的流水节拍，确保在开槽埋管、顶管后拖拉管施工如期完成，而不影响其它工序的开展，使得整个工程的总工期不受影响。四、工程概况工程性质建设单位：广州市净水有限公司设计单位：广州市市政工程涉及研究院施工单位：黑龙江宇林建筑工程有限责任公司监理单位：广州建筑工程监理有限公司工程简况本方案主要为石井污水处理系统管网工程—石井东南片区一期丛云路新建污水管道施工编制，本工程中丛云路原设计要求为管道开槽施工工艺，全程管道施工共559m,管径DN400,管材为II钢筋混凝土管，根据我司对该路段施工前期勘察，丛云路为主要交通路段，且施工路段设有公交站，道路宽约7m,施工过程需封闭全幅施工路段，考虑施工过程将严重影响该路段交通行驶，故丛云路拟定采用牵引管施工工艺，管材为HDPE增强中空壁缠绕管。地质状况地形地貌场区位于广州市西北部，属广花冲积平原地貌，地势较为平坦，地面标高一般为〜。场地位于广从路旁，白云山教下的丛云路至临近华南快速干线段，地处陈田村-元下田村内主要交通要道，交通便利，但上下班时路窄车多，且周边建筑物较密集，地下管线较为复杂。①第四系人工填土层：素填土，灰褐色，稍湿，松散，主要由粉质粘土和少量植物根系组成;其中顶部50cm为砼路面；②第四系全新统河流相冲积层：粉质粘土，红黄色，硬塑，土质不均，砂感较强烈；③第四系上更新统河流相冲积层：粉质粘土，浅紫色，黄白色，硬塑，为粗砂岩风化残积土,遇水易软化；④石炭系沉积岩：全风化粗砂岩，灰黄~黄色，岩石风化完全，岩芯呈坚硬土柱状，手折可断,遇水易软化。管道的选材采用HDPE增强中空壁缠绕管，环刚度达到12KN/m2。五、施工总体部署施工总设想根据本工程特点及工期要求，为最大提高工作效率，减少施工路段交通影响，施工利用先进的机械设备和先进的科学技术手段，全面出色的完成工作任务。在施工机械的配置上优先满足本工程的需要，从而达到优质、高速、增效、减少劳动力的投入，满足工期需求。项目组织机构根据本工程项目内容以及工程特点，结合我公司进行类似工程施工的丰富经验，我公司决定：公司将按照重点工程的各项要求，组建专业化的管理水平优异的施工力量投入本工程的施工。施工队组的选择上，抽调我单位施工经验丰富的拖管人员，承担本...
