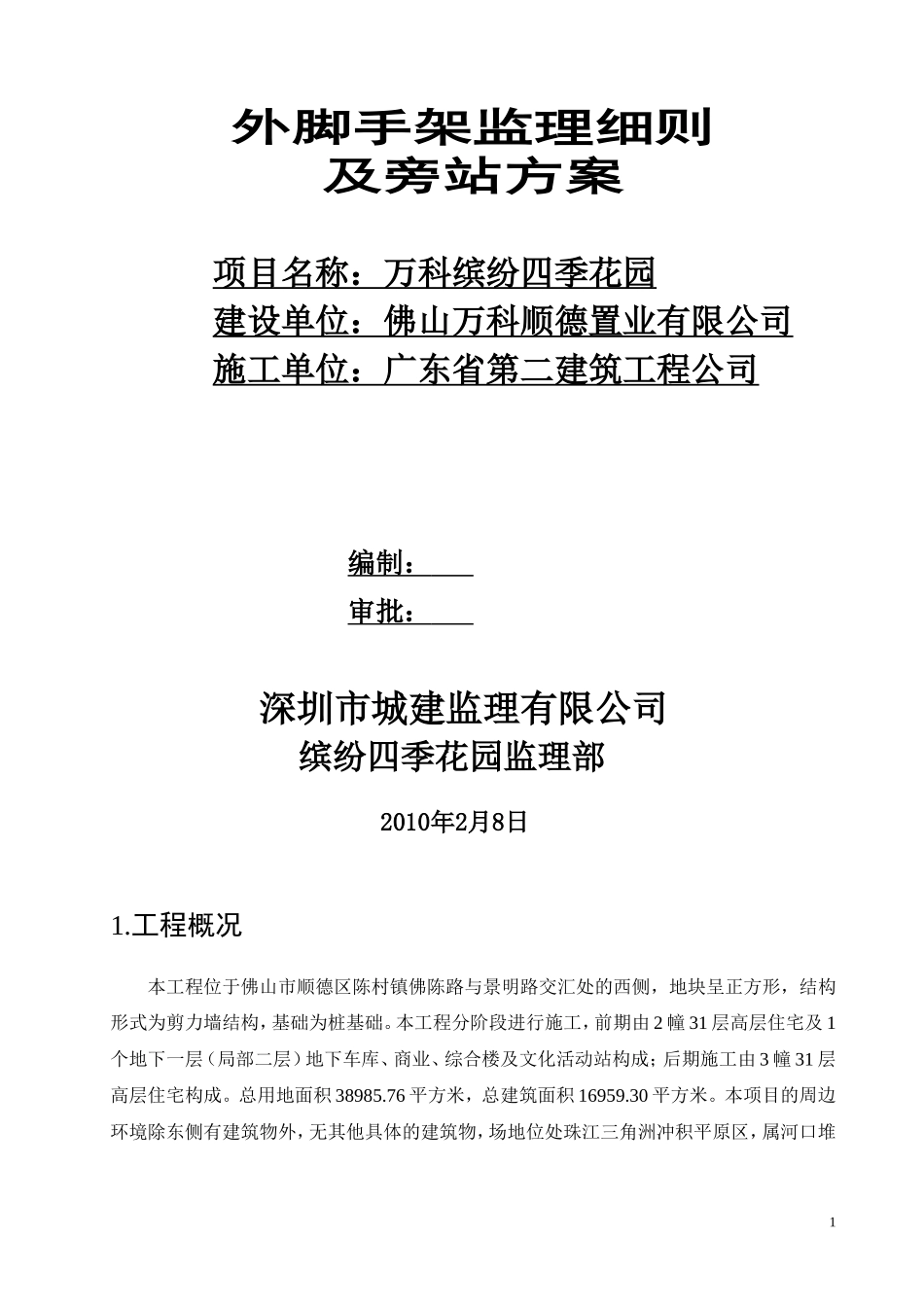

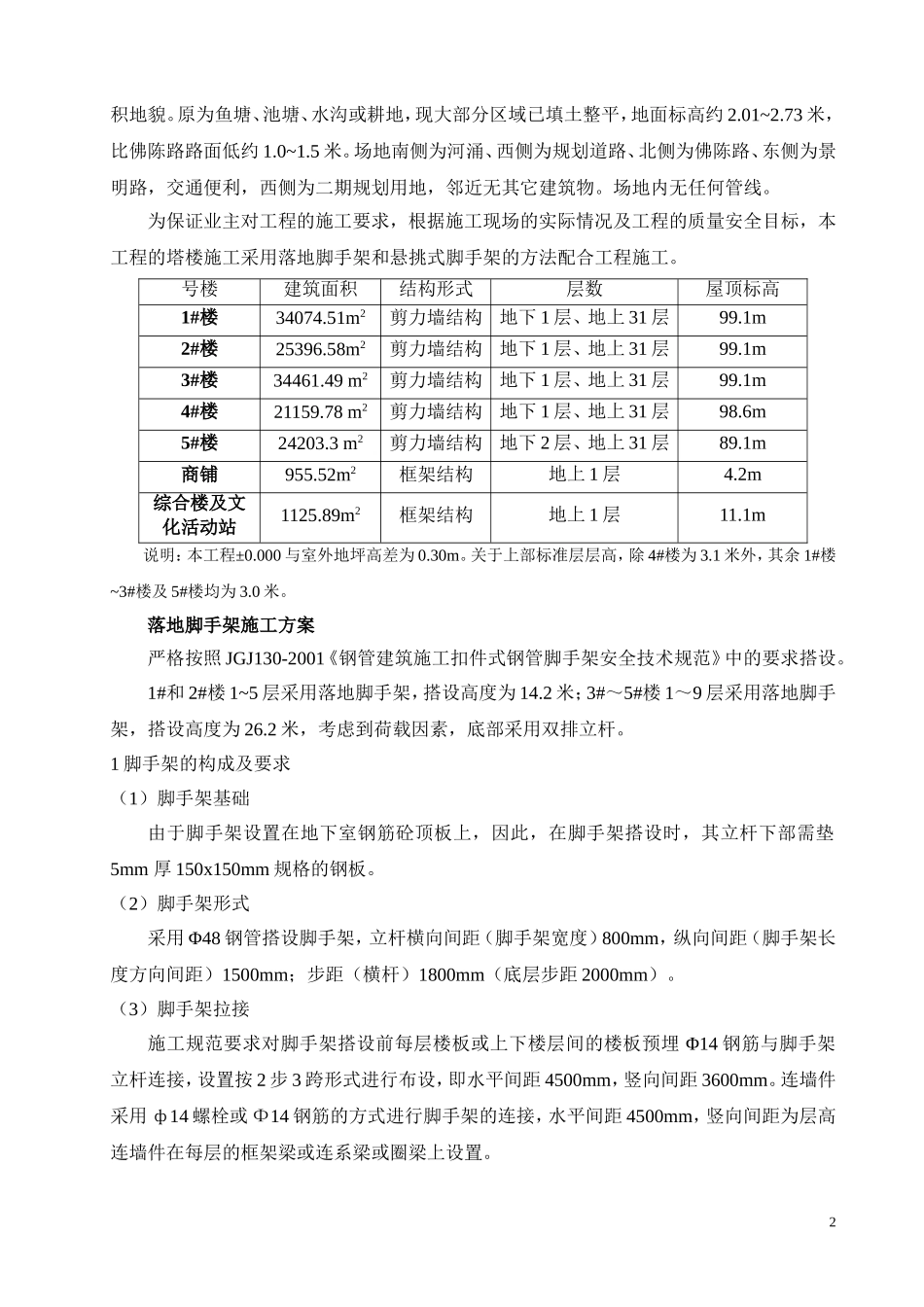

外脚手架监理细则及旁站方案项目名称：万科缤纷四季花园建设单位：佛山万科顺德置业有限公司施工单位：广东省第二建筑工程公司编制：审批：深圳市城建监理有限公司缤纷四季花园监理部2010年2月8日1.工程概况本工程位于佛山市顺德区陈村镇佛陈路与景明路交汇处的西侧，地块呈正方形，结构形式为剪力墙结构，基础为桩基础。本工程分阶段进行施工，前期由2幢31层高层住宅及1个地下一层（局部二层）地下车库、商业、综合楼及文化活动站构成；后期施工由3幢31层高层住宅构成。总用地面积38985.76平方米，总建筑面积16959.30平方米。本项目的周边环境除东侧有建筑物外，无其他具体的建筑物，场地位处珠江三角洲冲积平原区，属河口堆1积地貌。原为鱼塘、池塘、水沟或耕地，现大部分区域已填土整平，地面标高约2.01~2.73米，比佛陈路路面低约1.0~1.5米。场地南侧为河涌、西侧为规划道路、北侧为佛陈路、东侧为景明路，交通便利，西侧为二期规划用地，邻近无其它建筑物。场地内无任何管线。为保证业主对工程的施工要求，根据施工现场的实际情况及工程的质量安全目标，本工程的塔楼施工采用落地脚手架和悬挑式脚手架的方法配合工程施工。号楼建筑面积结构形式层数屋顶标高1#楼34074.51m2剪力墙结构地下1层、地上31层99.1m2#楼25396.58m2剪力墙结构地下1层、地上31层99.1m3#楼34461.49m2剪力墙结构地下1层、地上31层99.1m4#楼21159.78m2剪力墙结构地下1层、地上31层98.6m5#楼24203.3m2剪力墙结构地下2层、地上31层89.1m商铺955.52m2框架结构地上1层4.2m综合楼及文化活动站1125.89m2框架结构地上1层11.1m说明：本工程±0.000与室外地坪高差为0.30m。关于上部标准层层高，除4#楼为3.1米外，其余1#楼~3#楼及5#楼均为3.0米。落地脚手架施工方案严格按照JGJ130-2001《钢管建筑施工扣件式钢管脚手架安全技术规范》中的要求搭设。1#和2#楼1~5层采用落地脚手架，搭设高度为14.2米；3#～5#楼1～9层采用落地脚手架，搭设高度为26.2米，考虑到荷载因素，底部采用双排立杆。1脚手架的构成及要求（1）脚手架基础由于脚手架设置在地下室钢筋砼顶板上，因此，在脚手架搭设时，其立杆下部需垫5mm厚150x150mm规格的钢板。（2）脚手架形式采用Φ48钢管搭设脚手架，立杆横向间距（脚手架宽度）800mm，纵向间距（脚手架长度方向间距）1500mm；步距（横杆）1800mm（底层步距2000mm）。（3）脚手架拉接施工规范要求对脚手架搭设前每层楼板或上下楼层间的楼板预埋Φ14钢筋与脚手架立杆连接，设置按2步3跨形式进行布设，即水平间距4500mm，竖向间距3600mm。连墙件采用ф14螺栓或Ф14钢筋的方式进行脚手架的连接，水平间距4500mm，竖向间距为层高连墙件在每层的框架梁或连系梁或圈梁上设置。2（4）剪刀撑剪刀撑采用连续设置的方式，斜面与地面夹角在45o~60o。每道剪刀撑宽度不应小于4跨，且不应小于6m。外架在外侧立面的两端必须设置剪刀撑，并由底至顶连续设置。剪刀撑设在脚手架外侧面、与墙面平行的十字交叉斜杆。剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上，斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离下端不大于500mm。剪刀撑钢管用搭接连接，搭接长度不小于600mm，要求必须采用两个以上活动扣件紧锁。剪刀撑采用黄黑两漆进行标色区分。（5）密目安全网脚手架外侧由底至顶满挂密目安全网，密目安全网采用全封闭满挂形式。安全网上、中、下共设三点绑扎，并顺桥架走向每50cm绑扎一点，四角要垂直。安全网尽量采用全新安全网；如采用旧网，应施工前对其进行清洗及整修，不允许未进行任何处理就直接挂靠。安全网应随脚手架的升高，而逐步挂靠到位。（6）预留通道在通道处要留设出入口，通道出入口尺寸为3600×3600，两侧加设八字撑。（7）立杆内立杆离墙面25cm，内、外立杆横距800m，纵距1.5m。横楞里端离墙面不大于25cm，另一端伸出牵杆外边15~20cm，如有横楞离墙面或构筑物大于25cm，必须在内立柱和建筑物之间用小横杆进行加固，在脚手架与楼层连系的小横杆上在加脚手管。底部冲天立杆应采用6m和3m两种长度以使相邻冲天立杆连接点间隔错开，往上接高均采用6m的...
