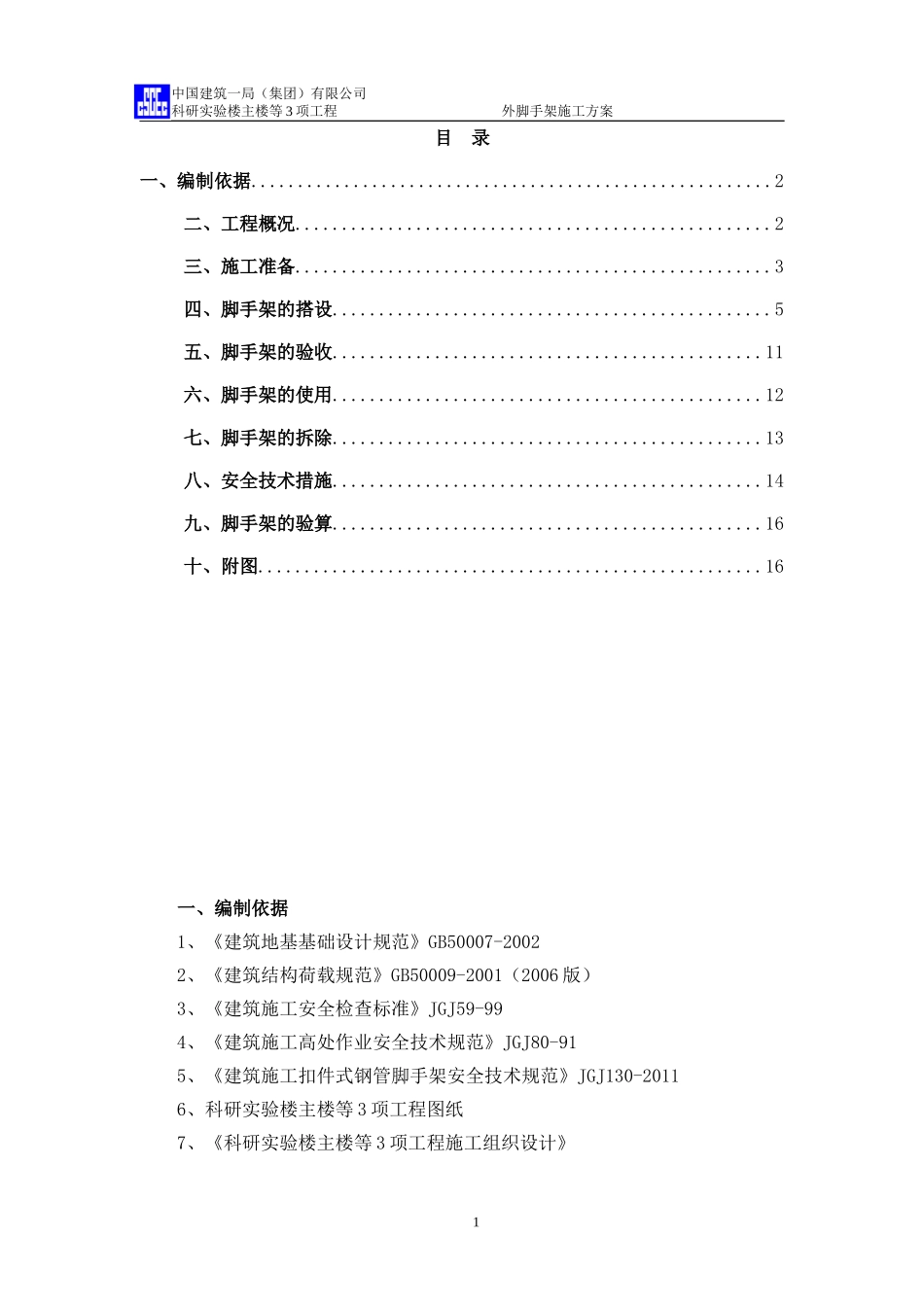

中国建筑一局（集团）有限公司科研实验楼主楼等3项工程外脚手架施工方案目录一、编制依据........................................................2二、工程概况...................................................2三、施工准备...................................................3四、脚手架的搭设...............................................5五、脚手架的验收..............................................11六、脚手架的使用..............................................12七、脚手架的拆除..............................................13八、安全技术措施..............................................14九、脚手架的验算..............................................16十、附图......................................................16一、编制依据1、《建筑地基基础设计规范》GB50007-20022、《建筑结构荷载规范》GB50009-2001（2006版）3、《建筑施工安全检查标准》JGJ59-994、《建筑施工高处作业安全技术规范》JGJ80-915、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、科研实验楼主楼等3项工程图纸7、《科研实验楼主楼等3项工程施工组织设计》1中国建筑一局（集团）有限公司科研实验楼主楼等3项工程外脚手架施工方案二、工程概况项目主要内容工程类别公共建筑建筑类别多层工业厂房总占地面积117429.31㎡本次建设占地面积9857㎡总建筑面积119393㎡本次建设建筑面积34138㎡基础形式独立基础抗震设防烈度8度±0.00相对于绝对标高48.60m结构类型现浇钢筋混凝土框架结构建筑高度24.60m（室外地坪至女儿墙顶）建筑层数主体四层，局部五层建筑层高主楼一层/局部夹层11.1m/5.1m（－、－）二层6.0m三层5.9m四层(出屋顶间)3.0m附楼（东、西）一层/局部层高6.0m/11.1m（－）二层5.1m三层6.0m四层5.9m五层(出屋顶间)3.0m三、施工准备1、材料的准备及要求1.1材料准备本脚手架工程所需的各种材料序号材料名称规格单位数量备注1脚手杆长杆Φ48.3×3.6米87036脚手杆短杆Φ48.3×3.6米117432扣件直角扣件个1057323扣件旋转扣件个43524扣件对接扣件个145062中国建筑一局（集团）有限公司科研实验楼主楼等3项工程外脚手架施工方案5脚手板4米㎡15246密目网1.5×6块40247大眼网3×6块20238大眼网1.8×633001.2材料要求1.2.1钢管（1）采用焊接钢管，为Q235A钢。（2）外径为Ф48.3，壁厚3.6mm，长度主要有6m、4m、1.5m、1.2m等。（3）新钢管的质量要求1）新钢管须有产品质量合格证，钢管材质检验报告。2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、深的划道及严重锈蚀等缺陷，严禁打孔；钢管使用前必须涂刷防锈漆。3）壁厚为3.6mm，允许偏差为±0.36mm。4）端部应平整，端面切斜的允许偏差为1.7mm。1.2.2旧钢管外观质量要求（1）钢管须进行涂防锈漆的处理。（2）钢管应无锈蚀，钢管内外表面锈蚀的深度不大于0.18mm。（3）钢管弯曲a.各种杆件钢管的端部弯曲L≤1.5m允许偏差Δ（mm）≤5b.立杆钢管弯曲3m
