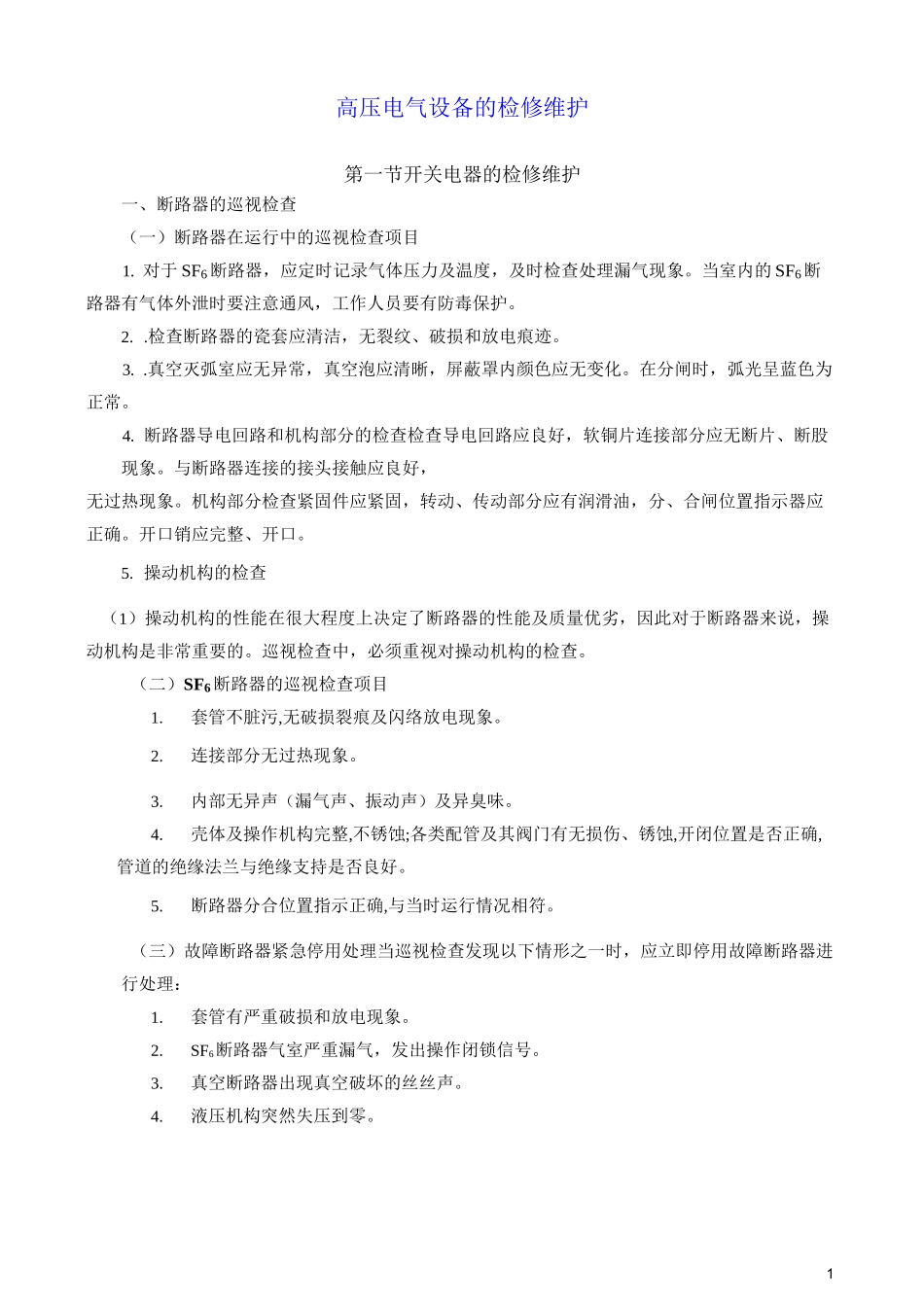

1高压电气设备的检修维护第一节开关电器的检修维护一、断路器的巡视检查（一）断路器在运行中的巡视检查项目1.对于SF6断路器，应定时记录气体压力及温度，及时检查处理漏气现象。当室内的SF6断路器有气体外泄时要注意通风，工作人员要有防毒保护。2..检查断路器的瓷套应清洁，无裂纹、破损和放电痕迹。3..真空灭弧室应无异常，真空泡应清晰，屏蔽罩内颜色应无变化。在分闸时，弧光呈蓝色为正常。4.断路器导电回路和机构部分的检查检查导电回路应良好，软铜片连接部分应无断片、断股现象。与断路器连接的接头接触应良好，无过热现象。机构部分检查紧固件应紧固，转动、传动部分应有润滑油，分、合闸位置指示器应正确。开口销应完整、开口。5.操动机构的检查（1）操动机构的性能在很大程度上决定了断路器的性能及质量优劣，因此对于断路器来说，操动机构是非常重要的。巡视检查中，必须重视对操动机构的检查。（二）SF6断路器的巡视检查项目1.套管不脏污,无破损裂痕及闪络放电现象。2.连接部分无过热现象。3.内部无异声（漏气声、振动声）及异臭味。4.壳体及操作机构完整,不锈蚀;各类配管及其阀门有无损伤、锈蚀,开闭位置是否正确,管道的绝缘法兰与绝缘支持是否良好。5.断路器分合位置指示正确,与当时运行情况相符。（三）故障断路器紧急停用处理当巡视检查发现以下情形之一时，应立即停用故障断路器进行处理：1.套管有严重破损和放电现象。2.SF6断路器气室严重漏气，发出操作闭锁信号。3.真空断路器出现真空破坏的丝丝声。4.液压机构突然失压到零。25.断路器端子与连接线连接处发热严重或熔化时。二、隔离开关的正常运行隔离开关的正常运行状态是指在额定条件下,连续通过额定电流而热稳定、动稳定不被破坏的工作状态。（一）隔离开关的正常巡视检查项目隔离开关与断路器不同,它没有专门的灭弧结构,不能用来切断负荷电流和短路电流,使用时一般与断路器配合,只有在断开断路器后,才能进行操作,起隔离电源等作用。但是,隔离开关也要承受负荷电流、短路冲击电流,因而对其要求也是严格的。其巡视检查的项目如下。1．隔离开关本体检查2.绝缘子检查3.触头检查4.操作机构检查5.底座检查6.接地部分检查7.防误闭锁装置检查（二）隔离开关异常运行及分析触头是隔离开关上最重要的部分,在运行中的维护和检查比较复杂。这是因为不论哪一类隔离开关,在运行中它的触头的弹簧或弹簧片都会因锈蚀或过热,使弹力减低;隔离开关在断开后,触头暴露在空气中,容易发生氧化和脏污;隔离开关在操作过程中,电弧会烧坏触头的接触面,加之每个联动部件也会发生磨损或变形,因而影响了接触面的接触;在操作过程中用力不当,还会使接触面位置不正造成触头压力不足等。上述情况均会造成隔离开关的触头接触不紧密,:因而值班人员应把检查三相隔离开关每相触头接触是否紧密做为巡视检查隔离开关的重点。3第二节互感器与熔断器的检修维护一、电流互感器的运行及故障处理(一)电流互感器的运行电流互感器的正常运行状态是指在额定条件下运行，其热稳定和动稳定不被损坏，二次电流在额定运行值时，电流互感器能达到规定的准确度等级。运行中的电流互感器二次回路不准开路，二次绕组必须可靠接地。(二)电流互感器在运行中的巡视检查1.电流互感器应无异声及焦臭味。2.电流互感器连接接头应无过热现象。3.电流互感器瓷套应清洁，无裂痕和放电声。4.注油的电流互感器油位应正常，无渗漏油现象。5.对充油式的电流互感器，要定期对油进行试验，以检查油质情况，防止油绝缘降低。6.对环氧式的电流互感器，要定期进行局部放电试验，以检查其绝缘水平，防止爆炸起火。7.检查电流互感器一、二次侧接线应牢固，二次线圈应该经常接上仪表，防止二次侧开路。8.有放水装置的电流互感器，应进行定期放水，以免雨水积聚在电流互感器上。9.检查电流表的三相指示值应在允许范围内，不允许过负荷运行。10.检查户内浸膏式电流互感器应无流膏现象。(三)电流互感器的故障处理1.电流互感器本体故障(1)过热、冒烟现象。原因可能是负荷过大、一次侧接线接触不良、内部故障、二次回路开路等。(2)声音异常。原因有铁芯松动、二次开路、严重过负荷等。(3)外绝缘...
