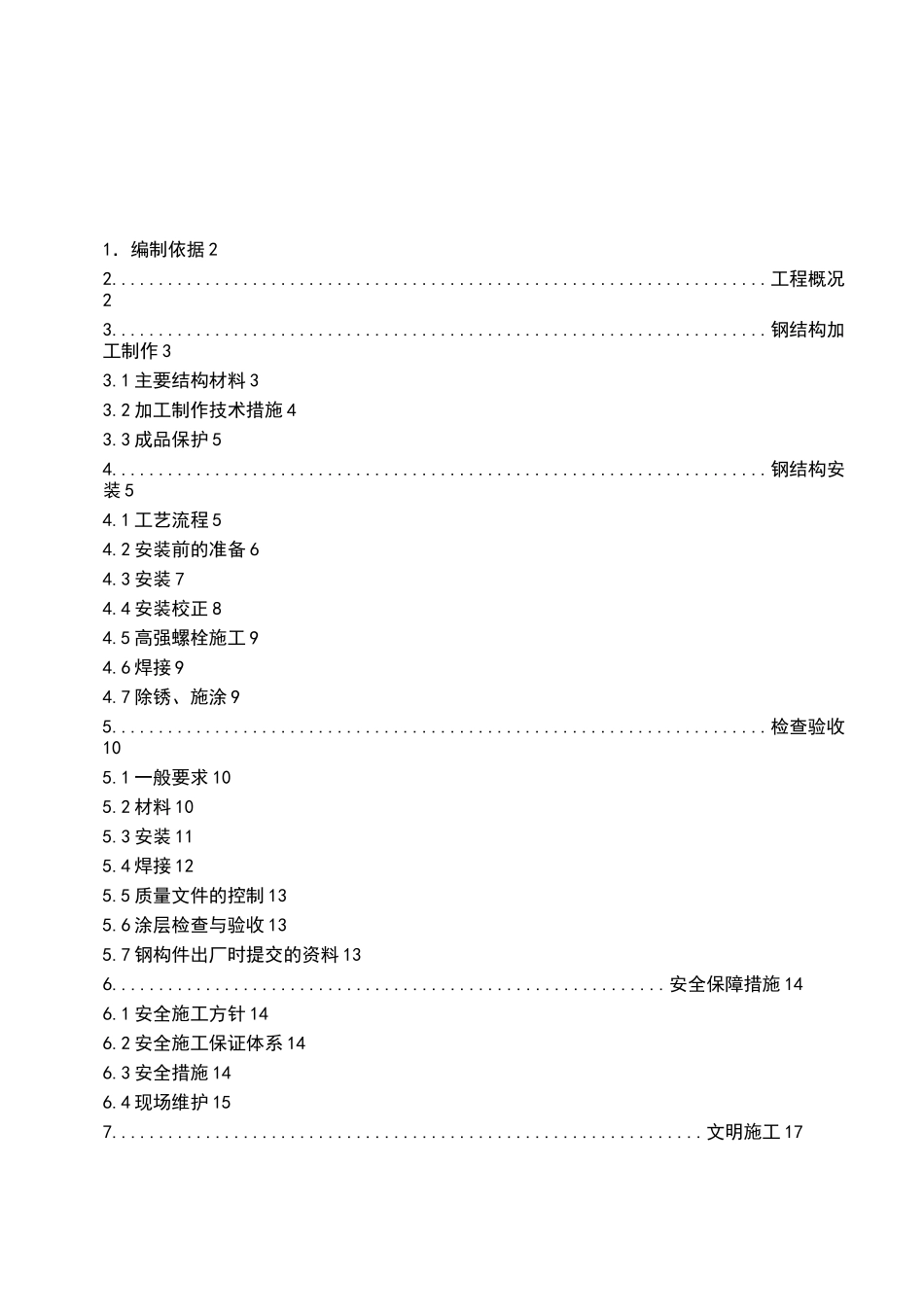

1．编制依据22......................................................................工程概况23......................................................................钢结构加工制作33.1主要结构材料33.2加工制作技术措施43.3成品保护54......................................................................钢结构安装54.1工艺流程54.2安装前的准备64.3安装74.4安装校正84.5高强螺栓施工94.6焊接94.7除锈、施涂95......................................................................检查验收105.1一般要求105.2材料105.3安装115.4焊接125.5质量文件的控制135.6涂层检查与验收135.7钢构件出厂时提交的资料136...........................................................安全保障措施146.1安全施工方针146.2安全施工保证体系146.3安全措施146.4现场维护157...............................................................文明施工17钢结构施工方案1．编制依据1、《建筑结构荷载规范》GB50009-2001（2006年版）2、《建筑抗震设计规范》GB50011-20103、《钢结构工程施工质量验收规范》GB502205-2001；4、《钢结构设计规范》GBJ17-20035、《冷弯薄壁型钢结构技术规范》GB50018-20026、《空间网格结构技术规程》JGJ7-20107、《网架结构规程质量检验评定标准》JGJ8-918、《钢网架螺栓球节点》JG/T10-20099、《钢网架螺栓球节点用高强螺栓》GB/T16939-199710、《钢网架行业标准》JGJ75.1〜3-9911、《建筑施工安全检查标准》JGJ59-200512、《建筑施工高处作业安全技术规范》JGJ80-200313、红河学院图书馆钢结构设计施工图，有关钢结构的国家、地方相关法律法规和行业标准。2.工程概况本工程为红河学院图书馆钢结构部分，建设单位为红河学院。结构形式为钢框架、网架结构。结构安全等级为二级，抗震设防类型为丙类，结构设计使用年限50年，抗震等级为框架四级。钢结构与混凝土结构铰接，混凝土结构已考虑钢结构传递的荷载，雨棚为外伸钢框架梁与混凝土柱铰接，柱底刚接，由于雨棚荷载较小，原混凝土柱也做加强。钢结构雨棚横向实腹焊接H型梁，H型柱组成的框架。屋面钢结构分别为小型网架和钢框架，柱脚铰接。3.钢结构加工制作3.1主要结构材料(1)钢材全部钢材应按现行国家标准和规范保证抗拉强度、伸长率、屈服强度、冷弯实验和碳、硫、磷含量的极限值。钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；应有明显的屈服台阶，且生长率应大于20%；钢材应有良好的可焊性和合格的冲击韧性。1)钢柱、钢梁、檩条、网架杆件均采用Q345B。2)螺栓球采用45号钢，屈服强度360KN/MM。3)高强螺栓采用40Cr,调质热处理后抗拉强度MM39为900N/MM。4)封板锥头采用Q234B钢锻件。5)无纹螺母采用Q235B(WM33)或45号(MM36)钢锻件。6)顶丝采用40Cr,调质热处理。7)连接板、加劲钢肋采用Q235B。2)螺栓性能等级接触面处理方法摩擦面抗滑移系数符合标准摩擦型高强度螺栓(WM24)10.9级喷砂或抛丸0.40《钢结构用扭剪型高强度螺栓连接副》GB/T3633咼强度大六角头螺栓(>M24)10.9级喷砂或抛丸0.40《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T12314.6级《碳素钢结构》GB/T700普通螺栓采用C级及配套的螺母、垫圈，C级的螺栓孔。（3）焊接材料1）手工焊时，主体金属为Q345钢时，采用E50型焊条；主体金属为Q235钢时，采用E43型焊条；当Q235钢与Q345钢焊接时，采用E43型焊条。2）自动焊或半自动焊时，采用符合《钢筋焊接用丝》规定的焊丝，主体金属为Q235钢时，采用H08A焊丝，配合中锰型或高锰型焊剂；主体金属为Q345钢时，采用H08A焊丝，配合高锰型焊剂。3）气体保护焊使用的二氧化碳气体应符合《焊接用二氧化碳》HG/T2357的规定。4）禁使用药皮脱落或焊芯生锈的焊条、受潮结块的焊剂。（4）防锈漆底漆采用环氧富锌底漆；中间漆根据防火涂料的特性要求确定；面漆结合建筑要求确定。（5）柱脚柱脚在地面以下的部分采用强度等级较低的混凝土包裹，包裹厚度不小于50mm，混凝土高出地面150mm以上，柱脚在地面以上时柱脚地面应高出地面不小于100mm。3.2加工制作技术措施1、钢材必须符合...
