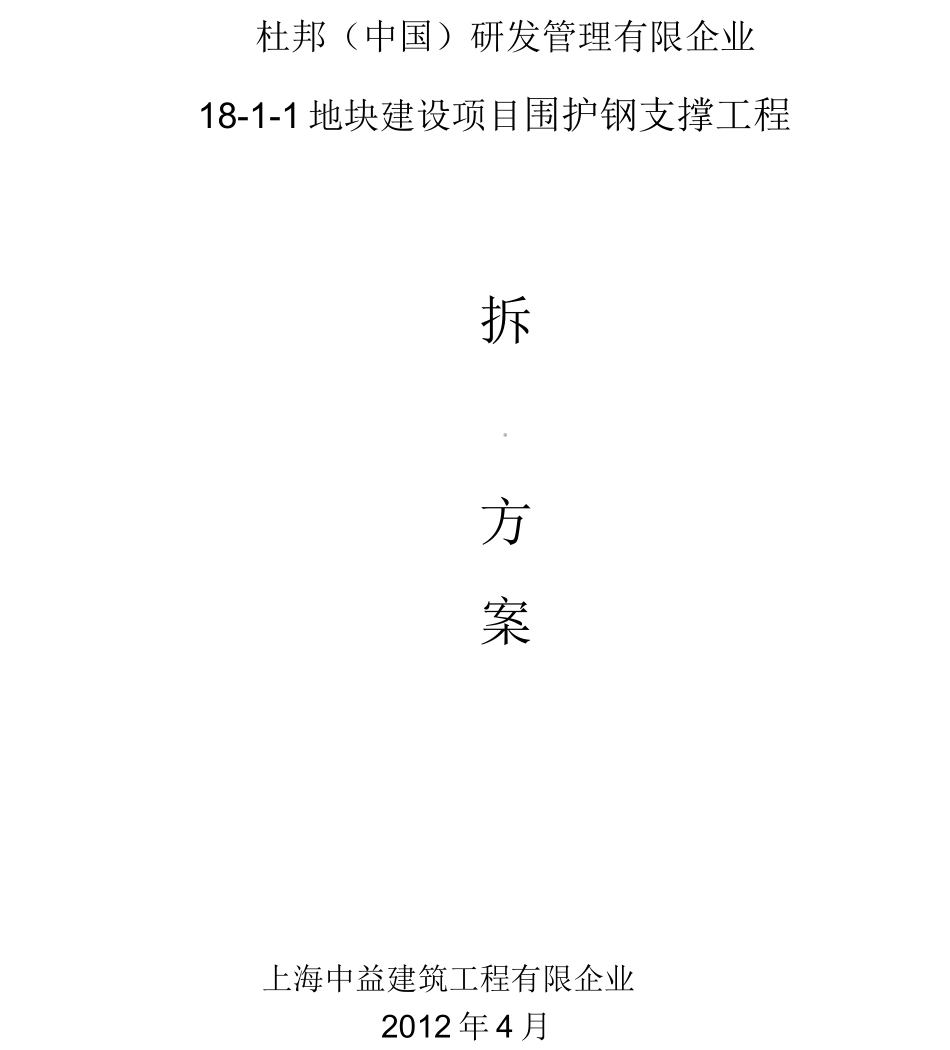

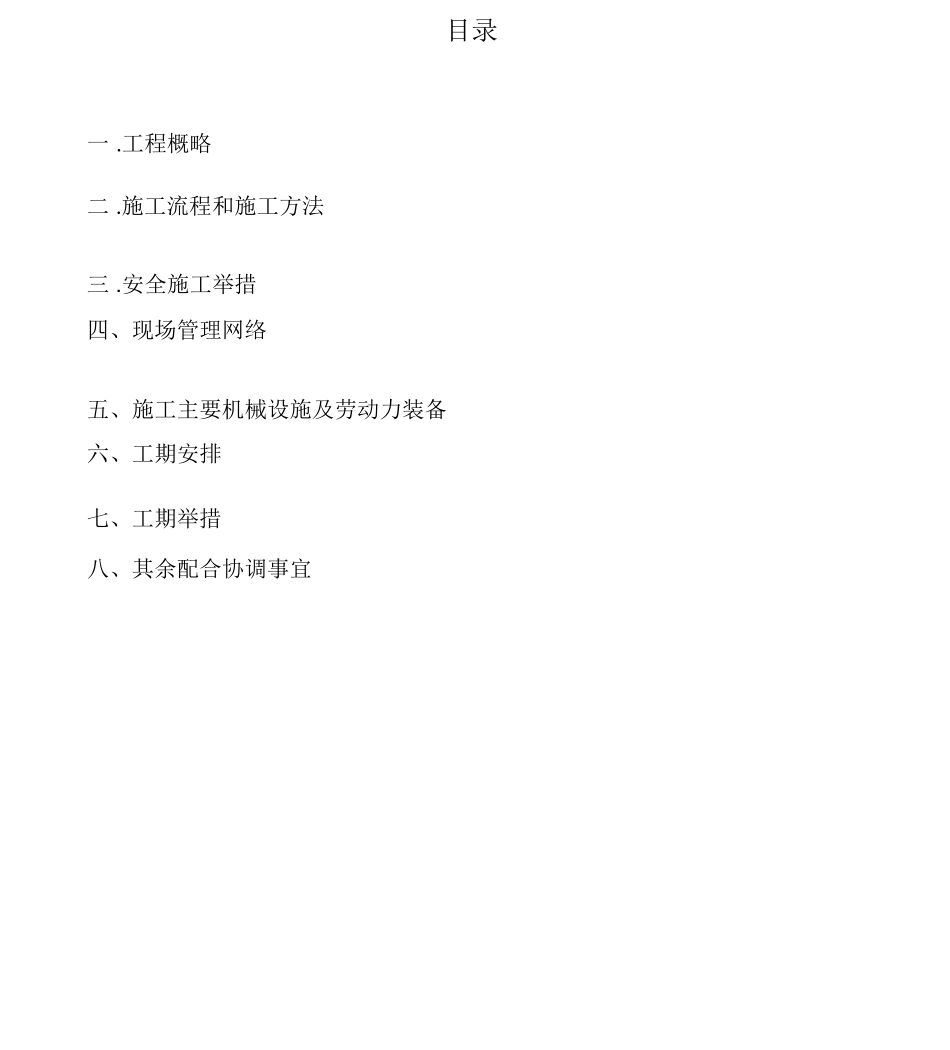

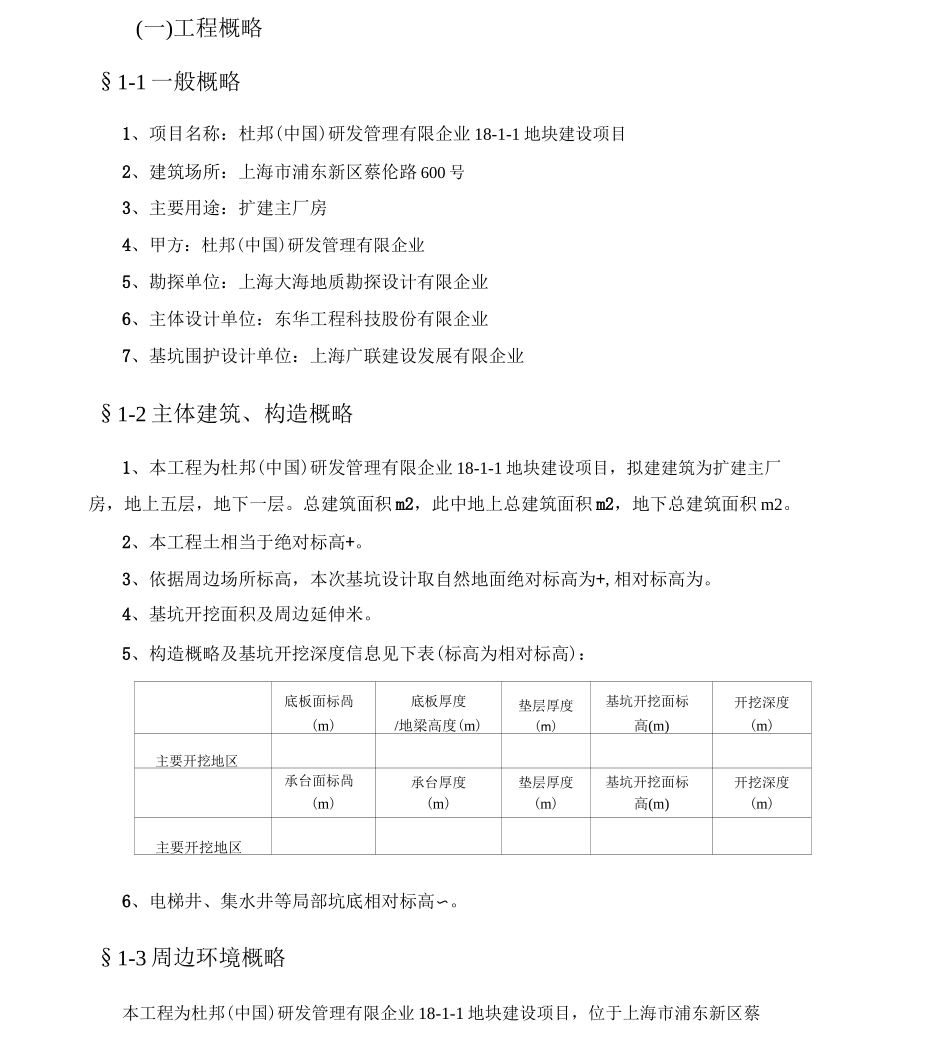

杜邦（中国）研发管理有限企业18-1-1地块建设项目围护钢支撑工程拆除方案上海中益建筑工程有限企业2012年4月目录一.工程概略二.施工流程和施工方法三.安全施工举措四、现场管理网络五、施工主要机械设施及劳动力装备六、工期安排七、工期举措八、其余配合协调事宜(一)工程概略§1-1一般概略1、项目名称：杜邦(中国)研发管理有限企业18-1-1地块建设项目2、建筑场所：上海市浦东新区蔡伦路600号3、主要用途：扩建主厂房4、甲方：杜邦(中国)研发管理有限企业5、勘探单位：上海大海地质勘探设计有限企业6、主体设计单位：东华工程科技股份有限企业7、基坑围护设计单位：上海广联建设发展有限企业§1-2主体建筑、构造概略1、本工程为杜邦(中国)研发管理有限企业18-1-1地块建设项目，拟建建筑为扩建主厂房，地上五层，地下一层。总建筑面积m2，此中地上总建筑面积m2，地下总建筑面积m2。2、本工程土相当于绝对标高+。3、依据周边场所标高，本次基坑设计取自然地面绝对标高为+,相对标高为。4、基坑开挖面积及周边延伸米。5、构造概略及基坑开挖深度信息见下表(标高为相对标高)：底板面标咼(m)底板厚度/地梁高度(m)垫层厚度(m)基坑开挖面标高(m)开挖深度(m)主要开挖地区承台面标咼(m)承台厚度(m)垫层厚度(m)基坑开挖面标高(m)开挖深度(m)主要开挖地区6、电梯井、集水井等局部坑底相对标高〜。§1-3周边环境概略本工程为杜邦(中国)研发管理有限企业18-1-1地块建设项目，位于上海市浦东新区蔡伦路600号，西临爱迪活路，北临李冰路，南临蔡伦路。MM§1-4围护系统概略本基坑围护构造墙体为三轴搅拌桩内插H型钢的围护构造，基坑周圈设一道C351250*800混凝土围檩。本工程支撑资料杆件均采纳①609*16钢管支撑；钢管支撑杆件采用法兰盘加高强螺栓对接，钢管支撑与混凝土圈梁直接采纳活络头连结，以方便预应力施加。基坑内设钢格构柱用以支承钢管支撑自重，格构柱底部插入钢筋混凝土钻孔灌输桩内。钢支撑连杆采纳H400*400*13*21型钢杆件。待地下一层的基础大底板和传力带混凝土已浇筑完成，且达到设计要求强度的80%DX2DX1后，方可拆掉钢支撑。§1-5施工流程与方法J11、钢支撑拆掉条件(1)地下室基础底板和传力带混凝土强度达到设计强度的80%；(2)接到总承包单位开出的《钢支撑拆掉通知》后；(3)具备钢支撑拆掉的施工操作面和通道。、钢支撑拆掉工作安排①吊机起吊范围内的钢管支撑拆掉工作LDDDDDMMDDMD10MD1HlM1D1UJJJJJhM本次钢支撑拆掉工作，我方拟采纳一台QY25K型汽车式吊机进行施工，该吊机最大起重能力为25吨，灵活性能优秀，比较合用于本次钢支撑的拆掉工作。由于最重的一节钢管的重量为吨；均在14米起重幅度内。本次拆掉施工装备2部3吨位的小型铲车由吊机吊入基坑内，配合吊机进行钢支撑拆掉工作。QY25K型汽车起重机主臂起重性能表工作幅度(m)基本臂中长臂中长伸臂全伸臂起重量(kg)起重量(kg)起重量(kg)起重量(kg)325000147002500014700424000147009100215001470091005187001420091001720013500910065006P15700130008800:65007121001200082006500896009000750061009810071005500106800640050001250005060430014380039003800163100310018253025002020001960吊机起吊范围内的钢支撑，先将丝绳挂好但钢丝绳不要受力，冉由两，部铲车分别从支撑端底部托住支撑，再拆掉螺栓，螺栓拆卸后，再由吊机将支撑吊离铲车。②起吊范围之外的钢支撑拆掉工作本基坑周边两面可停靠吊机，支撑跨中部分的钢支撑高出了25吨吊机的起重范围，故本方案拟将两部3吨位的小型铲车由吊机吊放到基坑底板上，(铲车自重吨，单车产运能力为吨，可直接由吊机吊入基坑，且铲车轮胎为橡皮轮胎，不会对基础底板混凝土造成损坏。)由两部铲车分别从支撑两头底部托住支撑，再拆掉螺栓，螺栓拆卸后，两部铲车同步安稳的将支撑放在基础底板上，再分解成适合的管节，而后由铲车将钢管逐根产运到基坑边吊机起吊范围内；再由吊机吊出基坑并装车。因此在钢支撑拆掉前，基础底板上要保持空阔，墙板钢筋、钢管脚手架、钢筋堆场、模板堆场等均待支撑拆掉后方可进行。、拆掉工作(1).排除钢支撑的预应力：钢管支撑的预应力排除是经过活络头的伸缩...
