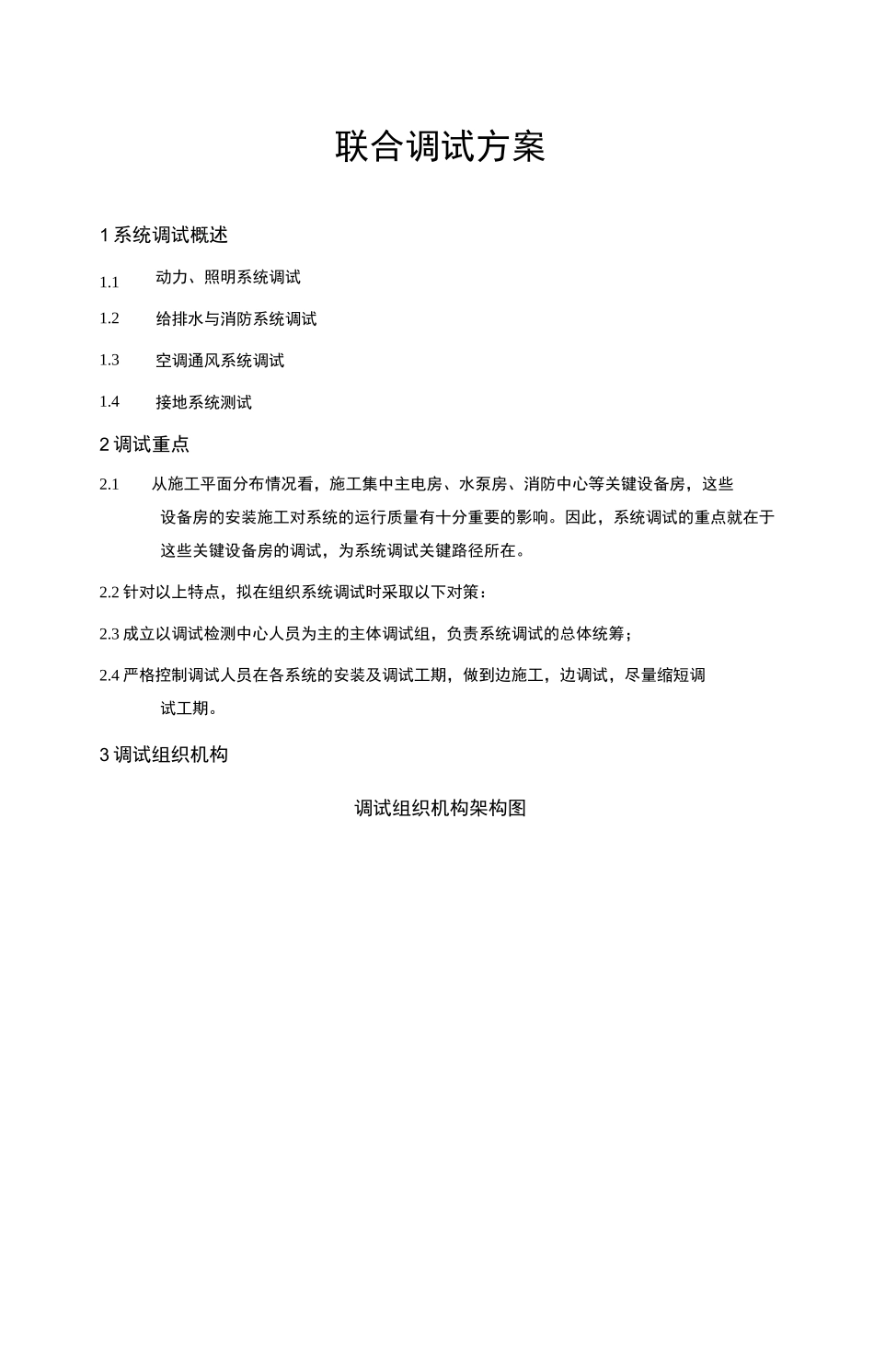

联合调试方案1系统调试概述1.1动力、照明系统调试1.2给排水与消防系统调试1.3空调通风系统调试1.4接地系统测试2调试重点2.1从施工平面分布情况看，施工集中主电房、水泵房、消防中心等关键设备房，这些设备房的安装施工对系统的运行质量有十分重要的影响。因此，系统调试的重点就在于这些关键设备房的调试，为系统调试关键路径所在。2.2针对以上特点，拟在组织系统调试时采取以下对策：2.3成立以调试检测中心人员为主的主体调试组，负责系统调试的总体统筹；2.4严格控制调试人员在各系统的安装及调试工期，做到边施工，边调试，尽量缩短调试工期。3调试组织机构调试组织机构架构图低压配电系统动力配电系统照明系统通风空调系统给水系统排水系统喷淋系消防系统3.1说明4.5.2在进行重要系统（如消防系统）的联动调试前，项目经理部将向监理单位发出工作函，提出具体的配合条件和要求。5调试计划安排5.1编制说明5.1.1根据工程总控计划的安排，本工程的竣工口期为2008年6月30口。5.1.2本计划的关键点为总控计划中的市政供电、供水口期。为确保工期，建议在适合的前提下，提早半个月提供市政电、水。5.1.3该工程的调试分为单机单系统调试及系统联合调试两个阶段，其中单机单系统调试工作应基本在市政电送出前完成。机房中的电机设备需市政电供出后才进行调试。5.1.4为保证设备单机调试时的供电容量，决定将低压配电系统和发电系统的调试提前，利用柴油发电机组发岀的电力供应系统主要设备房的单机调试。5.1.5其他设备的调试电源、水源由调试人员根据临时电、临时水分布平面综合考虑。6电气调试6.1动力和照明系统调试6.1.1测量绝缘电阻6.1.1.1测量线路绝缘电阻时的要求如下：♦100V以下的控制回路，应采用250V兆欧表进行测量；♦500V以下100Y以上的电力线路，应采用500V兆欧表进行测量；♦3000V以卞500V以上的电力线路，应采用1000V兆欧表进行测量；♦10000V以卞3000V以上的电力线路，应采用2500V兆欧表进行测量，其绝缘电阻值可参照下表：额定电压（KV）136-10绝缘电阻值（MQ）40200400♦电力电缆直流耐压试验和直流泄漏试验：塑料电缆0.6KV额定电压，直流试验电压2.4KV,试验时间15分钟：♦测量线路的绝缘电阻时，应将与线路相连接的断路器、用电设备、用电器具及仪表等断开。6.1.1.2检查相位：采用万用表对装置各相两侧和线路各相的相位进行校对均应正确。6.1.1.3线路校对：对多芯控制电缆在接线前应进行线路校对，并对各控制线编号。6.1.2接地系统测试6.1.2.1试验项目和标准：电气设备、电力线路及接地装置的试验项目和标准应符合各自的设计规定。6.1.2.2测屋接地电阻的方法:现场测量接地装置的接地电阻时，宜采用专用的接地电阻测试仪。其测量方法可按各类仪表的说明和要求方法进行操作。6.1.2.3测量接地电阻时，对测量电极布置方法的要求如下：6.1.2.4测量配电所接地体的接地电阻时，各测量电极间可成直线布置：6.1.2.5测量大型接地体的接地电阻时，或要求消除引线互感对测量的干扰时，各测量电极间作三角形布置。6.1.2.6测量接地装置的接地电阻时，应注意以卞几点：♦雨后土壤潮湿时，不宜测量接地电阻：♦测量配电所接地体的接地电阻时，应将接地线直接引入构架的架空部分断开；♦测量时，电压极与电流极插入土壤的位置，应远离地下金属管道、电缆线路以及铁路轨道等较人的金属体。6.1.3设备通电试验6.1.3.1系统各设备及元件，已经单体试验合格：6.1.3.2一次回路和二次回路已经检查接线正确，连接可靠；6.1.3.3设备元件及回路的绝缘性良好；6.1.3.4现场障碍物清理好，临时接线均已拆除，临时断开的接头已经复原；6.1.3.5二次回路、信号回路、控制回路的保护回路的系统调试已经完毕，相应的开关设备、元件的动作正确、可靠；已根据工程情况，配备有必要的安全设施和安全用具及灭火设备；6.1.4送电操作6.1.4.1当受令人接到送电命令，并复诵无误后方可执行;6.1.4.2送电操作必须由两人执行，其中由对设备较熟悉者作看护；6.1.4.3送电操作时，应先检查送电单元的愿来拉合位置，防止误操作：6.1.4.4操作中，应严格执行监护制、复诵制，要求每操作一步都作复诵：6.1.4.5送电操作时，应有...
