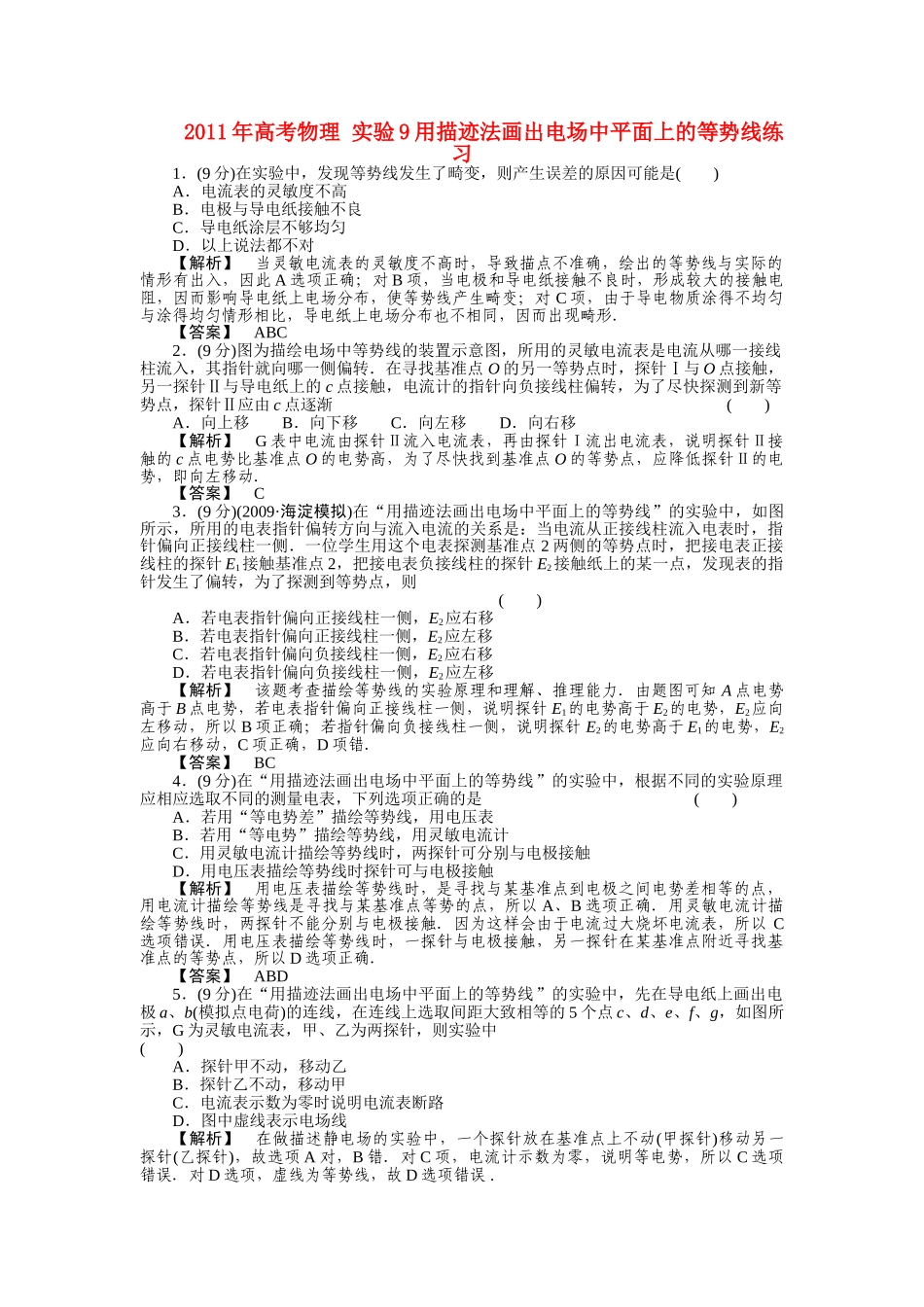

2011年高考物理实验9用描迹法画出电场中平面上的等势线练习1．(9分)在实验中，发现等势线发生了畸变，则产生误差的原因可能是()A．电流表的灵敏度不高B．电极与导电纸接触不良C．导电纸涂层不够均匀D．以上说法都不对【解析】当灵敏电流表的灵敏度不高时，导致描点不准确，绘出的等势线与实际的情形有出入，因此A选项正确；对B项，当电极和导电纸接触不良时，形成较大的接触电阻，因而影响导电纸上电场分布，使等势线产生畸变；对C项，由于导电物质涂得不均匀与涂得均匀情形相比，导电纸上电场分布也不相同，因而出现畸形．【答案】ABC2．(9分)图为描绘电场中等势线的装置示意图，所用的灵敏电流表是电流从哪一接线柱流入，其指针就向哪一侧偏转．在寻找基准点O的另一等势点时，探针Ⅰ与O点接触，另一探针Ⅱ与导电纸上的c点接触，电流计的指针向负接线柱偏转，为了尽快探测到新等势点，探针Ⅱ应由c点逐渐()A．向上移B．向下移C．向左移D．向右移【解析】G表中电流由探针Ⅱ流入电流表，再由探针Ⅰ流出电流表，说明探针Ⅱ接触的c点电势比基准点O的电势高，为了尽快找到基准点O的等势点，应降低探针Ⅱ的电势，即向左移动．【答案】C3．(9分)(2009·海淀模拟)在“用描迹法画出电场中平面上的等势线”的实验中，如图所示，所用的电表指针偏转方向与流入电流的关系是：当电流从正接线柱流入电表时，指针偏向正接线柱一侧．一位学生用这个电表探测基准点2两侧的等势点时，把接电表正接线柱的探针E1接触基准点2，把接电表负接线柱的探针E2接触纸上的某一点，发现表的指针发生了偏转，为了探测到等势点，则()A．若电表指针偏向正接线柱一侧，E2应右移B．若电表指针偏向正接线柱一侧，E2应左移C．若电表指针偏向负接线柱一侧，E2应右移D．若电表指针偏向负接线柱一侧，E2应左移【解析】该题考查描绘等势线的实验原理和理解、推理能力．由题图可知A点电势高于B点电势，若电表指针偏向正接线柱一侧，说明探针E1的电势高于E2的电势，E2应向左移动，所以B项正确；若指针偏向负接线柱一侧，说明探针E2的电势高于E1的电势，E2应向右移动，C项正确，D项错．【答案】BC4．(9分)在“用描迹法画出电场中平面上的等势线”的实验中，根据不同的实验原理应相应选取不同的测量电表，下列选项正确的是()A．若用“等电势差”描绘等势线，用电压表B．若用“等电势”描绘等势线，用灵敏电流计C．用灵敏电流计描绘等势线时，两探针可分别与电极接触D．用电压表描绘等势线时探针可与电极接触【解析】用电压表描绘等势线时，是寻找与某基准点到电极之间电势差相等的点，用电流计描绘等势线是寻找与某基准点等势的点，所以A、B选项正确．用灵敏电流计描绘等势线时，两探针不能分别与电极接触．因为这样会由于电流过大烧坏电流表，所以C选项错误．用电压表描绘等势线时，一探针与电极接触，另一探针在某基准点附近寻找基准点的等势点，所以D选项正确．【答案】ABD5．(9分)在“用描迹法画出电场中平面上的等势线”的实验中，先在导电纸上画出电极a、b(模拟点电荷)的连线，在连线上选取间距大致相等的5个点c、d、e、f、g，如图所示，G为灵敏电流表，甲、乙为两探针，则实验中()A．探针甲不动，移动乙B．探针乙不动，移动甲C．电流表示数为零时说明电流表断路D．图中虚线表示电场线【解析】在做描述静电场的实验中，一个探针放在基准点上不动(甲探针)移动另一探针(乙探针)，故选项A对，B错．对C项，电流计示数为零，说明等电势，所以C选项错误．对D选项，虚线为等势线，故D选项错误.【答案】A6．(9分)(2008·大连模拟)在“用描迹法画出电场中平面上的等势线”的实验中，若将电源电压降低一些，则()A．描绘出的等势线形状与原来相同B．描绘出的等势线形状与原来不同C．基准点之间的电势差比原来小一些D．基准点之间的电势差比原来大一些【解析】描绘出等势线形状与电压升高或降低一些无关，所以选项A正确，电源电压降低后，两电极间电压降低，距离没变，所以电场强度减小，基准点间电势差减小，所以选项C正确．【答案】AC7．(9分)(2009·徐州质检)下列哪些措施不会影响所描绘的等势线的形状()A．把直流电源的电压变为原来...
