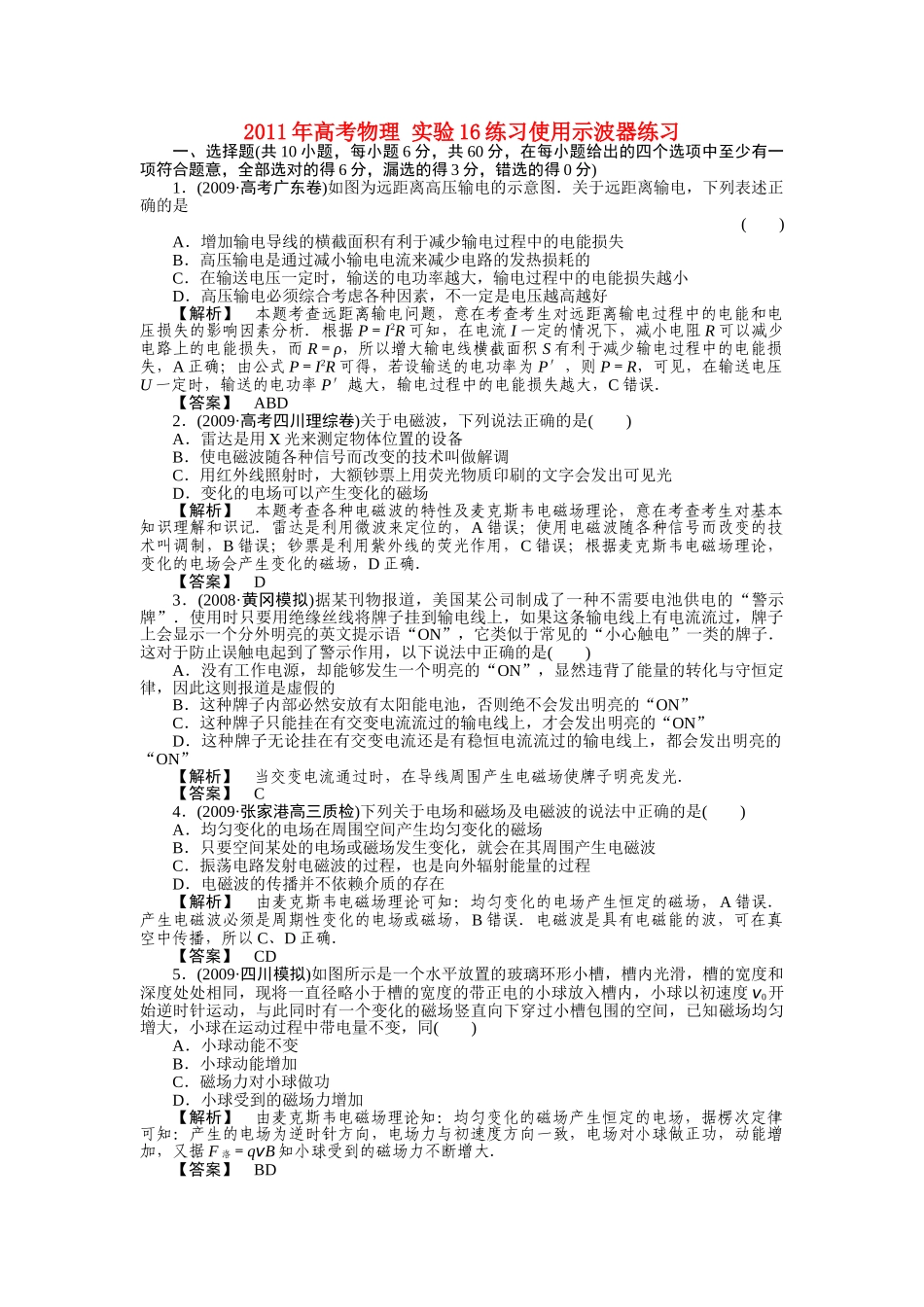

2011年高考物理实验16练习使用示波器练习一、选择题(共10小题，每小题6分，共60分，在每小题给出的四个选项中至少有一项符合题意，全部选对的得6分，漏选的得3分，错选的得0分)1．(2009·高考广东卷)如图为远距离高压输电的示意图．关于远距离输电，下列表述正确的是()A．增加输电导线的横截面积有利于减少输电过程中的电能损失B．高压输电是通过减小输电电流来减少电路的发热损耗的C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D．高压输电必须综合考虑各种因素，不一定是电压越高越好【解析】本题考查远距离输电问题，意在考查考生对远距离输电过程中的电能和电压损失的影响因素分析．根据P＝I2R可知，在电流I一定的情况下，减小电阻R可以减少电路上的电能损失，而R＝ρ，所以增大输电线横截面积S有利于减少输电过程中的电能损失，A正确；由公式P＝I2R可得，若设输送的电功率为P′，则P＝R，可见，在输送电压U一定时，输送的电功率P′越大，输电过程中的电能损失越大，C错误．【答案】ABD2．(2009·高考四川理综卷)关于电磁波，下列说法正确的是()A．雷达是用X光来测定物体位置的设备B．使电磁波随各种信号而改变的技术叫做解调C．用红外线照射时，大额钞票上用荧光物质印刷的文字会发出可见光D．变化的电场可以产生变化的磁场【解析】本题考查各种电磁波的特性及麦克斯韦电磁场理论，意在考查考生对基本知识理解和识记．雷达是利用微波来定位的，A错误；使用电磁波随各种信号而改变的技术叫调制，B错误；钞票是利用紫外线的荧光作用，C错误；根据麦克斯韦电磁场理论，变化的电场会产生变化的磁场，D正确．【答案】D3．(2008·黄冈模拟)据某刊物报道，美国某公司制成了一种不需要电池供电的“警示牌”．使用时只要用绝缘丝线将牌子挂到输电线上，如果这条输电线上有电流流过，牌子上会显示一个分外明亮的英文提示语“ON”，它类似于常见的“小心触电”一类的牌子．这对于防止误触电起到了警示作用，以下说法中正确的是()A．没有工作电源，却能够发生一个明亮的“ON”，显然违背了能量的转化与守恒定律，因此这则报道是虚假的B．这种牌子内部必然安放有太阳能电池，否则绝不会发出明亮的“ON”C．这种牌子只能挂在有交变电流流过的输电线上，才会发出明亮的“ON”D．这种牌子无论挂在有交变电流还是有稳恒电流流过的输电线上，都会发出明亮的“ON”【解析】当交变电流通过时，在导线周围产生电磁场使牌子明亮发光．【答案】C4．(2009·张家港高三质检)下列关于电场和磁场及电磁波的说法中正确的是()A．均匀变化的电场在周围空间产生均匀变化的磁场B．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波C．振荡电路发射电磁波的过程，也是向外辐射能量的过程D．电磁波的传播并不依赖介质的存在【解析】由麦克斯韦电磁场理论可知：均匀变化的电场产生恒定的磁场，A错误．产生电磁波必须是周期性变化的电场或磁场，B错误．电磁波是具有电磁能的波，可在真空中传播，所以C、D正确．【答案】CD5．(2009·四川模拟)如图所示是一个水平放置的玻璃环形小槽，槽内光滑，槽的宽度和深度处处相同，现将一直径略小于槽的宽度的带正电的小球放入槽内，小球以初速度v0开始逆时针运动，与此同时有一个变化的磁场竖直向下穿过小槽包围的空间，已知磁场均匀增大，小球在运动过程中带电量不变，同()A．小球动能不变B．小球动能增加C．磁场力对小球做功D．小球受到的磁场力增加【解析】由麦克斯韦电磁场理论知：均匀变化的磁场产生恒定的电场，据楞次定律可知：产生的电场为逆时针方向，电场力与初速度方向一致，电场对小球做正功，动能增加，又据F洛＝qvB知小球受到的磁场力不断增大．【答案】BD6．在“练习使用示波器”的实验中，关于竖直位移旋钮“↑↓”和Y增益旋钮的作用，下列说法正确的是()A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益旋钮用来调节图象在竖直方向的幅度B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益旋钮用来调节图象在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的位置的D．竖直位移旋钮和Y增益旋钮都是...
