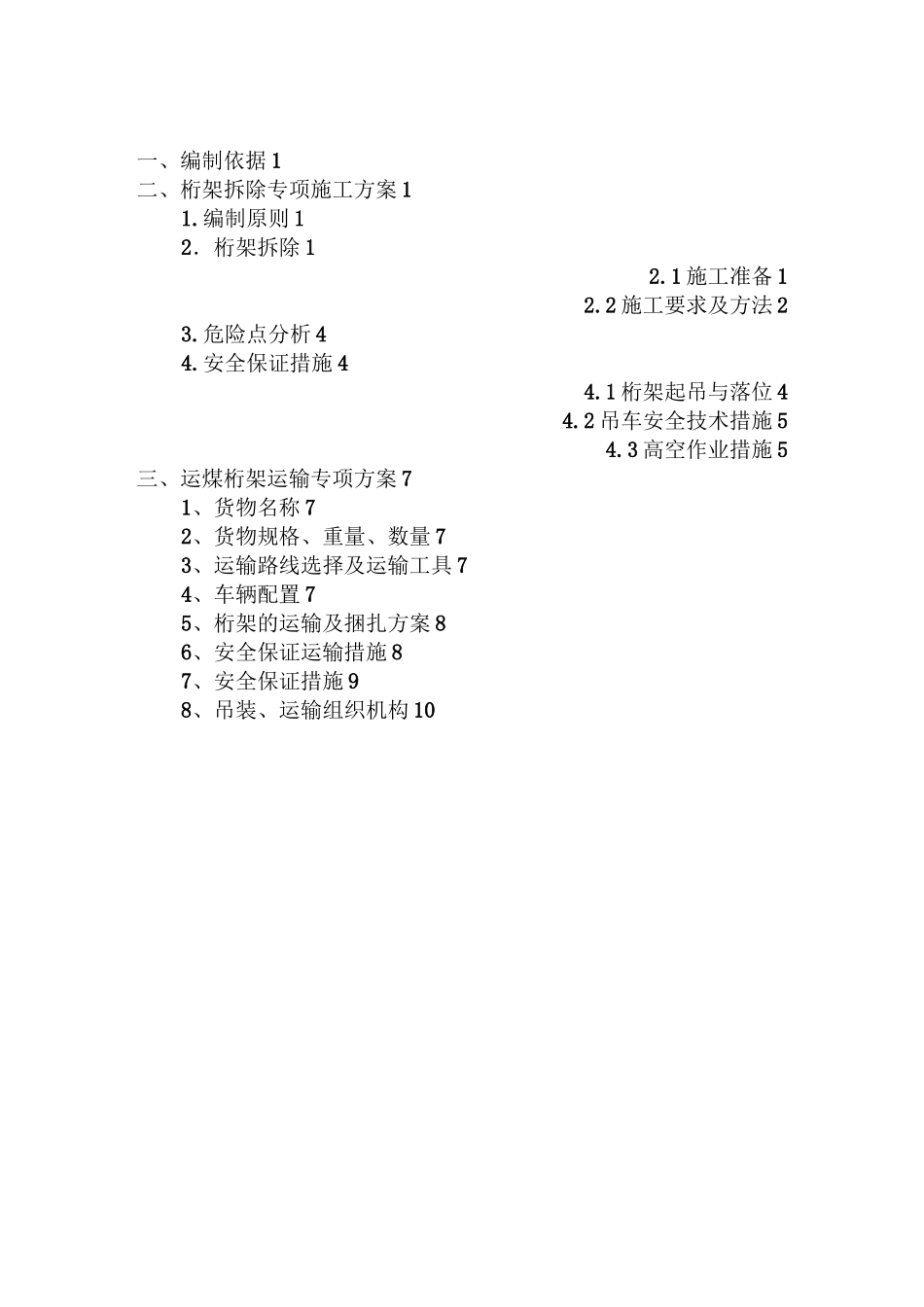

一、编制依据1二、桁架拆除专项施工方案11.编制原则12.桁架拆除12.1施工准备12.2施工要求及方法23.危险点分析44.安全保证措施44.1桁架起吊与落位44.2吊车安全技术措施54.3高空作业措施5三、运煤桁架运输专项方案71、货物名称72、货物规格、重量、数量73、运输路线选择及运输工具74、车辆配置75、桁架的运输及捆扎方案86、安全保证运输措施87、安全保证措施98、吊装、运输组织机构10中国三冶集团有限公司西北分公司中国三冶集团有限公司西北分公司3中国三冶集团有限公司西北分公司2中国三冶集团有限公司西北分公司344.1.8落钩前应明确位置,摆正构件,避免无目的随意摆放。构件下要垫放枕木以利于取出钢绳。落钩要使用慢速,经充分落钩钢绳不受力才能靠近取钢绳。忌手放在钩下取物,钢绳退出时不允许使用吊钩直接拉动避免钢绳弹出伤人。4.1.9桁架落位后,对桁架进行防风等措施,桁架上下采用钢丝绳作揽风绳,揽风绳固定使用地锚进行固定。4.1.10桁架预压施工时,施工人员须系好安全带施工。同时安排监护人员随时监控桁架的稳定状态,及时预警。4.2吊车安全技术措施4.2.1吊车安装、使用和拆除必需按照作业指导书进行。所有安装人员应进行一次安全教育和安全技术交底。4.2.2规范吊车的操作行为,并设由指挥资质的专人指挥起吊工作;每次吊车工作之前均对钢丝绳及钓钩进行检查,并对绑扎牢固与否进行检查。4.2.3吊车拆装由专业人员负责,专业装拆人员操作,并经专门验收后,方准使用。现场应架设风速仪,在六级以上大风、雷雨、大雾天气或超过限重时禁止作业。4.2.4严格执行‘十不吊'原则,吊装前要仔细检查索具是否符合规定要求,所有起重指挥及操作人员必须执证上岗。作业人员严禁带病作业,禁止酒后作业。4.2.5试机前必须全面对机械和电路系统进行一次检查,确认安装符合要求后才能试机。4.3高空作业措施4.3.1重点把好高空作业安全关,高空作业人员须体检合格。高空作业人员应配带工具袋,小型工具、焊条头子、高强螺栓尾部等中国三冶集团有限公司西北分公司5放64.3.11起重指挥要果断,指令要简短明确。按“十不吊”操作规程认真执行。中国三冶集团有限公司西北分公司7中国三冶集团有限公司西北分公司8中国三冶集团有限公司西北分公司9员还应佩戴安全带,凡不具备上述条件者,不得参与施工作业。(7).班中不得饮酒,不得打闹。(8).专职信号指挥人员,进行信号指挥作业。(9).吊装安全负责人要向班组进行安全交底。(10).施工现场的围观观众、车辆等秩序由甲方负责维持。(11).吊装高压线下桥梁时,必须有电力有关部门的指导和监督。8、吊装、运输组织机构8.1组织机构图10中国三冶集团有限公司西北分公司8.2.各类人员岗位责任各类人员岗位责任表人员分类岗位责任指挥负责卸车安装、运输过程的全面工作。驾驶员负责卸车安装、运输车组的行车安全。随车工人负责封车紧固,运行中的检查,观察车辆运输状况。安全保障人员负责卸车安装、运输过程的安全质量监督检查。配合对外联系、协调、护送、交通维护、安全保卫。技术人员负责吊车、运输车和辅助车的维护修理。后勤人员负责车队的后勤保障工作。9、应急预案由于运输桁架属于高风险运输项目,为了保证车辆能够安全顺利的到达安装现场,防止车辆机械事故发生,而影响运输安装进度,特配备50T吊机及牵引车各一部随行各7台班,确保运输安全,并派修理工随车,携带备胎和工具,以便抢修事故车辆。中国三冶集团有限公司西北分公司11四、桁架安装具体方案1、施工场地安装施工场地在山西潞宝集团天地精煤有限公司煤场内,所在位置见附图。2、修配改及安装(在一分厂焦厂内)桁架改造期间,需先制作一个改造平台,改造平台材料采用现场一些废旧材料进行搭设,但一定要求平整牢固。钢桁架安装的允许偏差(mm)中国三冶集团有限公司西北分公司123.4、电焊焊接电气应符合安全规范的规定,接地电阻不得超过4欧姆,焊机的裸露导电部分应有良好的保护罩。3.5、氧气瓶与乙炔瓶应符合安全使用规范,氧气瓶与乙炔瓶距明火在10米以上,氧气瓶不得倒放。乙炔瓶应直立使用,距离氧气瓶不得少于5米。严禁氧气瓶与乙炔瓶及易燃易爆品一起存放运输,...
