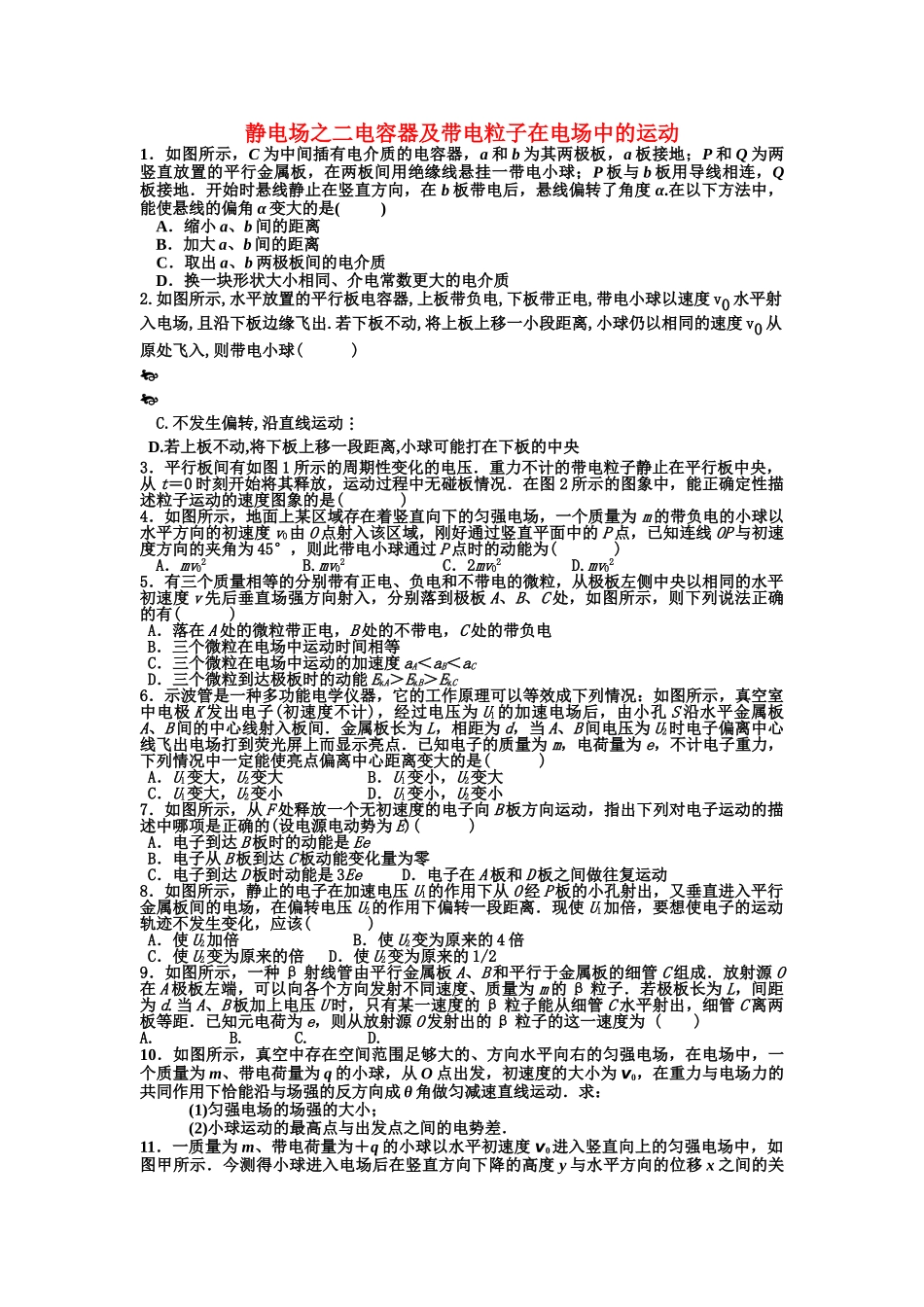

静电场之二电容器及带电粒子在电场中的运动1．如图所示，C为中间插有电介质的电容器，a和b为其两极板，a板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小球；P板与b板用导线相连，Q板接地．开始时悬线静止在竖直方向，在b板带电后，悬线偏转了角度α.在以下方法中，能使悬线的偏角α变大的是()A．缩小a、b间的距离B．加大a、b间的距离C．取出a、b两极板间的电介质D．换一块形状大小相同、介电常数更大的电介质2.如图所示,水平放置的平行板电容器,上板带负电,下板带正电,带电小球以速度v0水平射入电场,且沿下板边缘飞出.若下板不动,将上板上移一小段距离,小球仍以相同的速度v0从原处飞入,则带电小球()C.不发生偏转,沿直线运动D.若上板不动,将下板上移一段距离,小球可能打在下板的中央3．平行板间有如图1所示的周期性变化的电压．重力不计的带电粒子静止在平行板中央，从t＝0时刻开始将其释放，运动过程中无碰板情况．在图2所示的图象中，能正确定性描述粒子运动的速度图象的是()4．如图所示，地面上某区域存在着竖直向下的匀强电场，一个质量为m的带负电的小球以水平方向的初速度v0由O点射入该区域，刚好通过竖直平面中的P点，已知连线OP与初速度方向的夹角为45°，则此带电小球通过P点时的动能为()A．mv02B.mv02C．2mv02D.mv025．有三个质量相等的分别带有正电、负电和不带电的微粒，从极板左侧中央以相同的水平初速度v先后垂直场强方向射入，分别落到极板A、B、C处，如图所示，则下列说法正确的有()A．落在A处的微粒带正电，B处的不带电，C处的带负电B．三个微粒在电场中运动时间相等C．三个微粒在电场中运动的加速度aA＜aB＜aCD．三个微粒到达极板时的动能EkA＞EkB＞EkC6．示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如图所示，真空室中电极K发出电子(初速度不计)，经过电压为U1的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板间．金属板长为L，相距为d，当A、B间电压为U2时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为m，电荷量为e，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是()A．U1变大，U2变大B．U1变小，U2变大C．U1变大，U2变小D．U1变小，U2变小7．如图所示，从F处释放一个无初速度的电子向B板方向运动，指出下列对电子运动的描述中哪项是正确的(设电源电动势为E)()A．电子到达B板时的动能是EeB．电子从B板到达C板动能变化量为零C．电子到达D板时动能是3EeD．电子在A板和D板之间做往复运动8．如图所示，静止的电子在加速电压U1的作用下从O经P板的小孔射出，又垂直进入平行金属板间的电场，在偏转电压U2的作用下偏转一段距离．现使U1加倍，要想使电子的运动轨迹不发生变化，应该()A．使U2加倍B．使U2变为原来的4倍C．使U2变为原来的倍D．使U2变为原来的1/29．如图所示，一种β射线管由平行金属板A、B和平行于金属板的细管C组成．放射源O在A极板左端，可以向各个方向发射不同速度、质量为m的β粒子．若极板长为L，间距为d.当A、B板加上电压U时，只有某一速度的β粒子能从细管C水平射出，细管C离两板等距．已知元电荷为e，则从放射源O发射出的β粒子的这一速度为()A.B.C.D.10．如图所示，真空中存在空间范围足够大的、方向水平向右的匀强电场，在电场中，一个质量为m、带电荷量为q的小球，从O点出发，初速度的大小为v0，在重力与电场力的共同作用下恰能沿与场强的反方向成θ角做匀减速直线运动．求：(1)匀强电场的场强的大小；(2)小球运动的最高点与出发点之间的电势差．11．一质量为m、带电荷量为＋q的小球以水平初速度v0进入竖直向上的匀强电场中，如图甲所示．今测得小球进入电场后在竖直方向下降的高度y与水平方向的位移x之间的关系如图乙所示．根据图乙给出的信息，(重力加速度为g)求：(1)匀强电场场强的大小；(2)小球从进入匀强电场到下降h高度的过程中，电场力做的功；(3)小球在h高度处的动能．
